7 Zuighakselaar samenbouwen

7 Zuighakselaar samenbou‐
wen

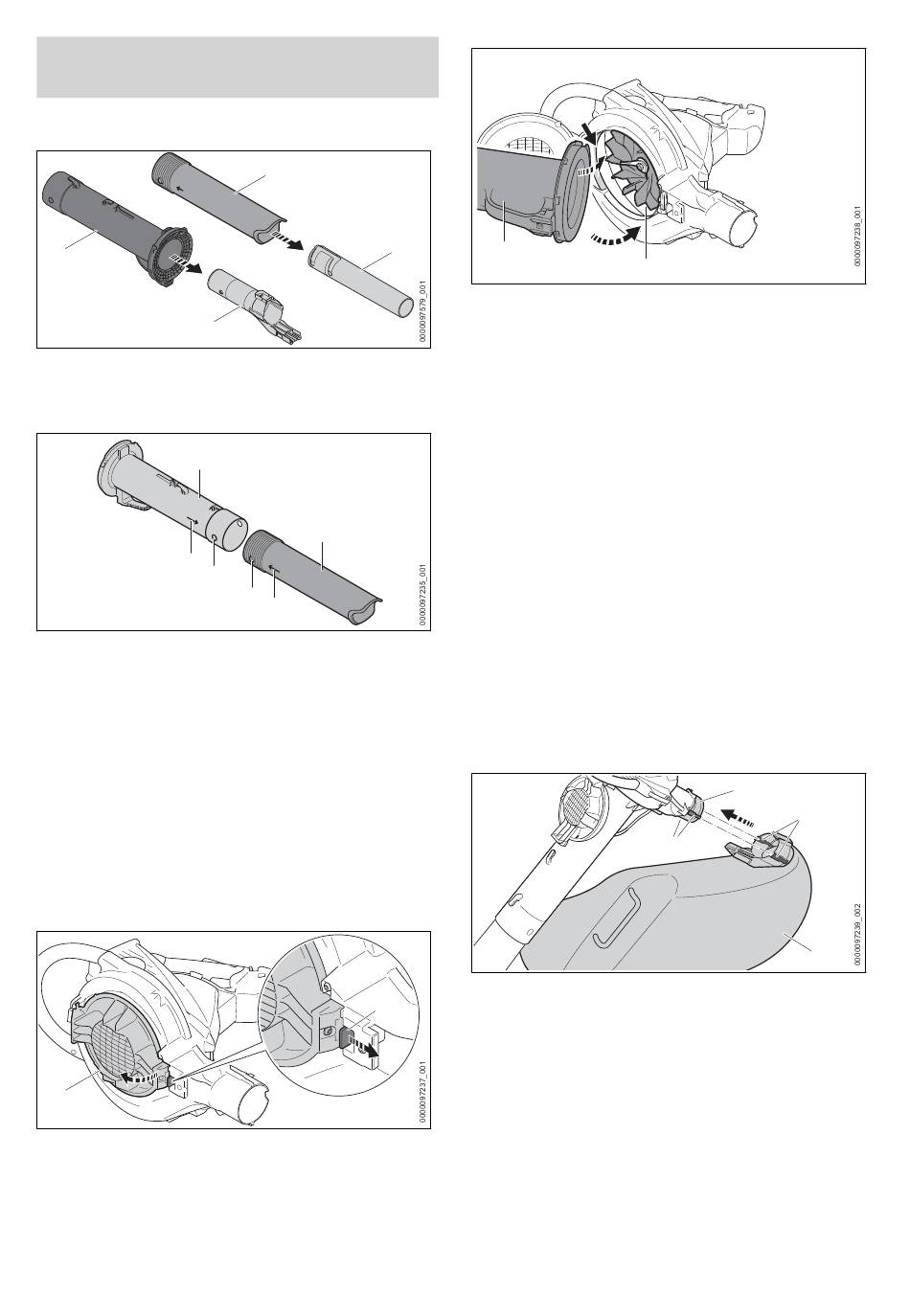

7.1 Sproeier monteren
2
3
► Blaaspijp (3) uit de zuigpijp (2) trekken.
► Blaasmond (4) uit de grote blaasmond (1)
trekken.
2
3
4
► Gat (4) en pen (5) op dezelfde hoogte bren‐
gen.
De pijlen (3) zijn naar elkaar gericht.
► Blaasmond (1) op de zuigpijp (2) schuiven.
De blaasmond (1) klikt hoorbaar vast en hoeft
niet meer te worden uitgebouwd.
7.2 Zuigbuis monteren en demon‐
teren
7.2.1 Zuigpijp monteren
► Zuighakselaar uitschakelen en de accu eruit
nemen
2
► Arrêteerhendel (1) uittrekken.
► Beschermrooster (2) volledig openen.
0458-828-9621-C
1
4
1
5
3
1
3
4
► Zuigpijp (3) in het blaasventilatorhuis (4) aan‐
brengen.
► Zuigpijp in het blaasventilatorhuis zwenken.
De zuigpijp (3) klikt hoorbaar vast.
7.2.2 Zuigpijp demonteren
► Zuighakselaar uitschakelen en de accu eruit
nemen.
► Zuigpijp vasthouden en arrêteerhendel uittrek‐
ken.
► Zuigpijp uit het blaasventilatorhuis verwijde‐
ren.
► Beschermrooster sluiten.
De arrêteerhendel klikt hoorbaar vast.
7.3 Opvangzak monteren en
demonteren
7.3.1 Opvangzak monteren
► Zuighakselaar uitschakelen en de accu eruit
nemen.
► Ritssluiting bij de opvangzak sluiten.
► Opvangzak (1) zo over de opening (2) schui‐
ven, dat de zijdelingse geleidingen (4) uitge‐
lijnd zijn met de uitsparingen (3).
De opvangzak klikt hoorbaar vast.
