ST – 280 Bedienungsanleitung
Verbindungschema – kabellose Verbindung:
Unter Verwendung des Sets EU-260 können Sie den Raumthermostaten
kabellos mit dem Hauptsteuergerät verbinden.

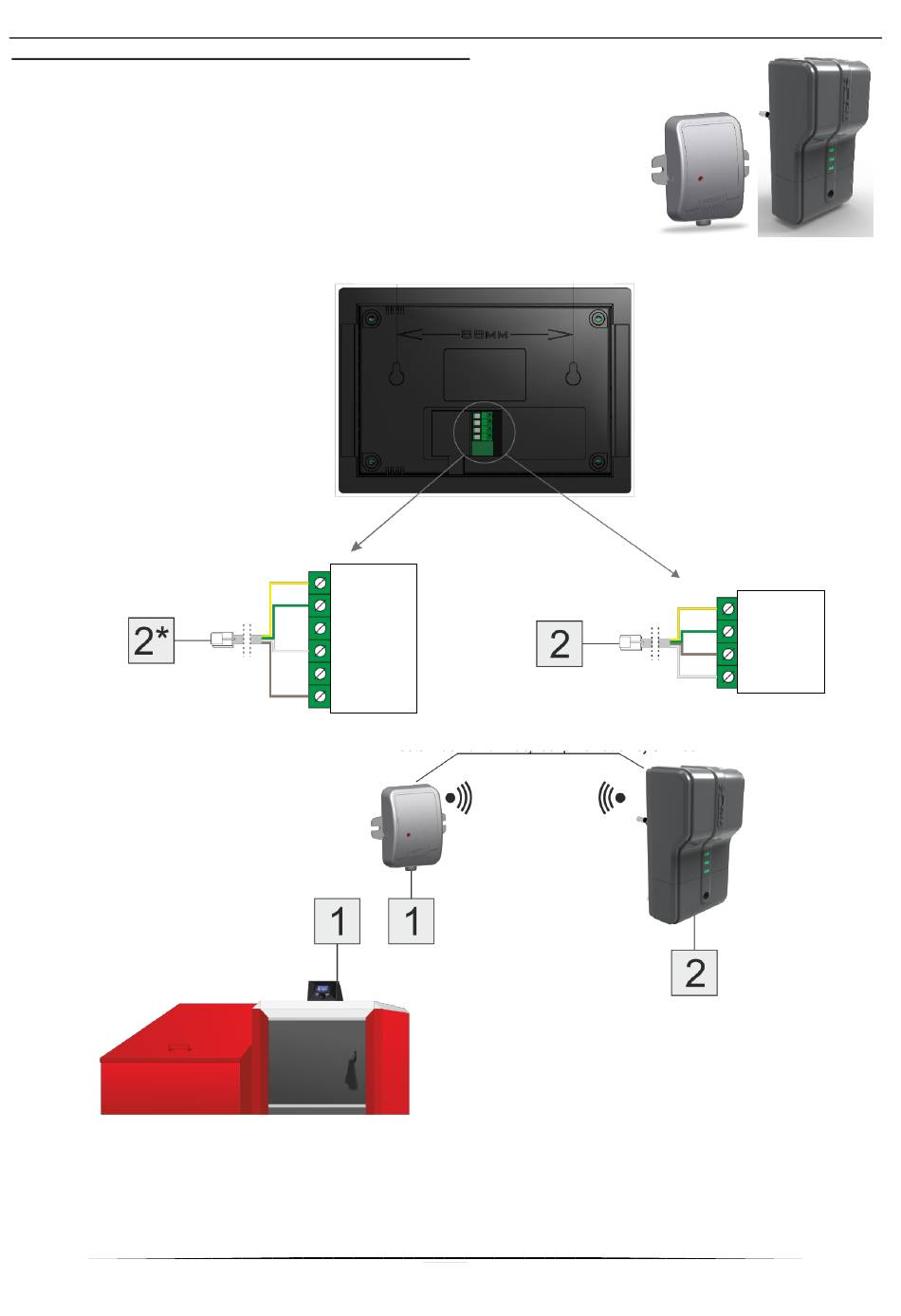

Die Herstellung der Verbindung nehmen Sie gemäß folgendem Schema
vor:
Das vieradrige Kabel schließen Sie gemäß der Kennzeichnung der farbigen Kabel an den Anschluss des
Reglers an. Das über einen Stecker RJ12 verfügende Kabel stecken Sie an das Modul v2 – die Stelle
zur Herstellung der Verbindung ist im Schema mit der Ziffer 2 gekennzeichnet (eine zusätzliche
Beschreibung befindet sich auf dem Modul).
Das Modul v1 verbinden Sie ebenfalls über ein vieradriges Kabel, das an beiden Enden mit einem
Stecker RJ12 versehen ist, mit dem Steuergerät auf dem Kessel – auf dem Schema gekennzeichnet mit
Gelb
Grün
Weiß
Braun
8
V1
V2
Set EU-260
Gelb
Grün
Braun
Weiß
