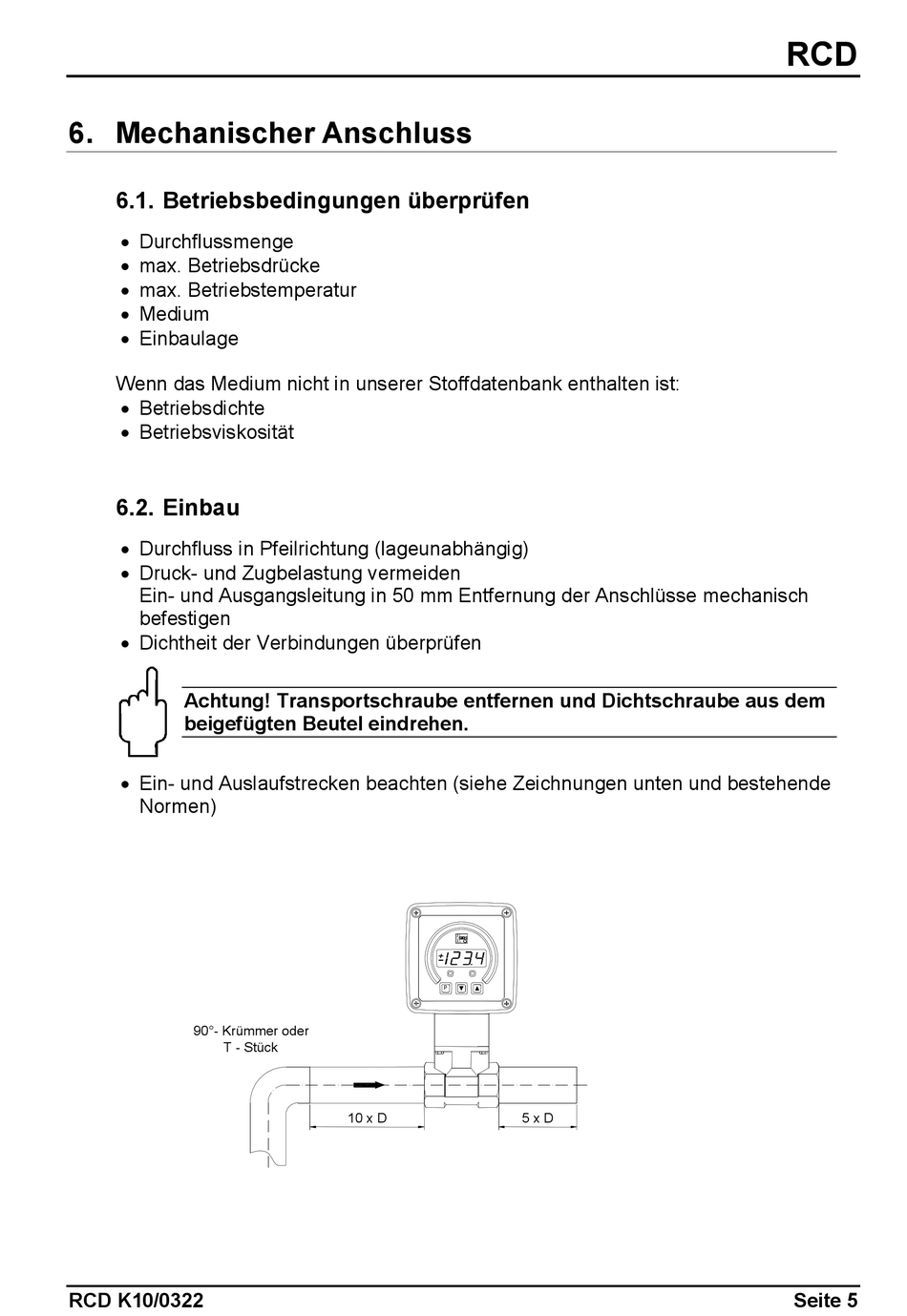

6. Mechanischer Anschluss

6.1. Betriebsbedingungen überprüfen
 Durchflussmenge
 max. Betriebsdrücke
 max. Betriebstemperatur
 Medium
 Einbaulage
Wenn das Medium nicht in unserer Stoffdatenbank enthalten ist:
 Betriebsdichte
 Betriebsviskosität

6.2. Einbau

 Durchfluss in Pfeilrichtung (lageunabhängig)
 Druck- und Zugbelastung vermeiden
Ein- und Ausgangsleitung in 50 mm Entfernung der Anschlüsse mechanisch
befestigen
 Dichtheit der Verbindungen überprüfen
Achtung! Transportschraube entfernen und Dichtschraube aus dem
beigefügten Beutel eindrehen.
 Ein- und Auslaufstrecken beachten (siehe Zeichnungen unten und bestehende
Normen)
90°- Krümmer oder
T - Stück
RCD K10/0322
P
10 x D 5 x D
RCD
Seite 5
