Kobold RCD Serie Bedienungsanleitung
Differenzdruck-durchflussmesser/-waechter
Vorschau ausblenden
Andere Handbücher für RCD Serie:
- Bedienungsanleitung (12 Seiten) ,
- Bedienungsanleitung (12 Seiten)
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Kobold RCD Serie
Inhaltszusammenfassung für Kobold RCD Serie

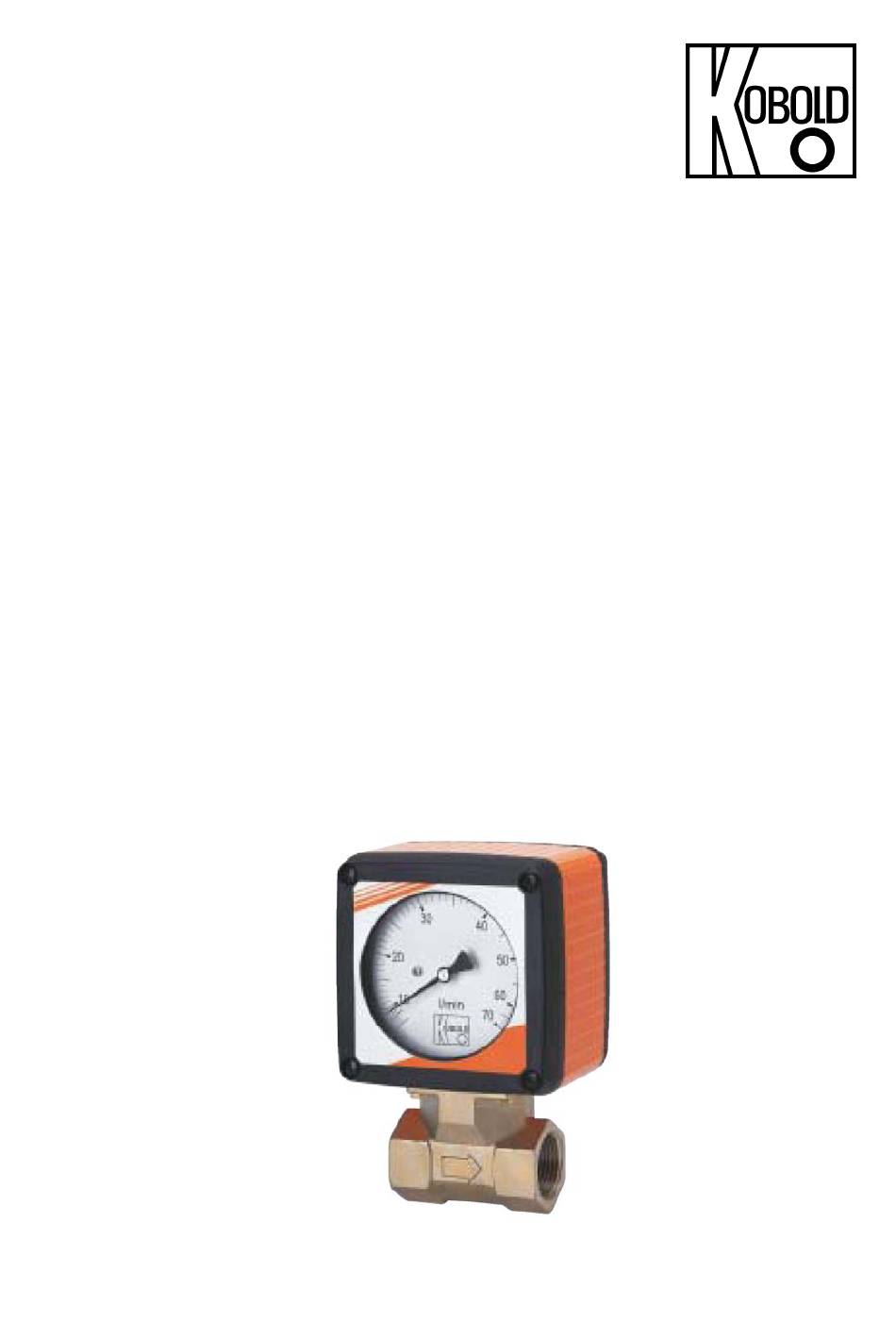

- Seite 1 Bedienungsanleitung für Differenzdruck- Durchflussmesser / -wächter Typ: RCD-...
-
Seite 2: Inhaltsverzeichnis
Bestelldaten ....................11 Abmessungen ..................... 13 EU-Konformitätserklärung ................14 Herstellung und Vertrieb durch: Kobold Messring GmbH Nordring 22-24 D-65719 Hofheim Tel.: 06192-2990 Fax: 06192-23398 E-Mail: info.de@kobold.com Internet: www.kobold.com Seite 2 RCD K10/0322... -
Seite 3: Hinweis
Belegdatums Seriennummer kostenlos E-Mail (info.de@kobold.com) im PDF-Format anfordern. Wunschgemäß kann Ihnen die Bedienungsanleitung auch per Post in Papierform gegen Berechnung der Portogebühren zugesandt werden. Die Geräte dürfen nur von Personen benutzt, gewartet und instandgesetzt werden, die mit der Bedienungsanleitung und den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind. -
Seite 4: Bestimmungsgemäße Verwendung
Nichtbeachtung dieser Anleitung entstehen, können wir keine Gewähr- leistung übernehmen. 4. Arbeitsweise Der Kobold-Durchflussmesser wird zur Messung und Überwachung der Strömungsgeschwindigkeit von Flüssigkeiten oder Gasen eingesetzt. Das Gerät arbeitet nach dem bekannten Prinzip der Venturi-Düse. Durch das strömende Medium wird an einer im Gerätegehäuse befindlichen Querschnitts- verengung (Düse) ein geringer Druckunterschied erzeugt, der proportional der... -
Seite 5: Mechanischer Anschluss
6. Mechanischer Anschluss 6.1. Betriebsbedingungen überprüfen Durchflussmenge max. Betriebsdrücke max. Betriebstemperatur Medium Einbaulage Wenn das Medium nicht in unserer Stoffdatenbank enthalten ist: Betriebsdichte Betriebsviskosität 6.2. Einbau Durchfluss in Pfeilrichtung (lageunabhängig) Druck- und Zugbelastung vermeiden Ein- und Ausgangsleitung in 50 mm Entfernung der Anschlüsse mechanisch befestigen ... -
Seite 6: Elektrischer Anschluss
7. Elektrischer Anschluss 7.1. Mechanische Zeigeranzeige (..Z...) ohne elektrischen Anschluss 7.2. Kompaktelektronik: (..C30R, ..C30M, ..C34P, ..C34N) siehe Bedienungsanleitungs-Ergänzung für Kompaktelektronik mit Frequenzausgang 7.3. ADI-Auswerteelektronik siehe Bedienungsanleitungs-Ergänzung für ADI-Auswerteelektronik Seite 6 RCD K10/0322... -
Seite 7: Inbetriebnahme
8. Inbetriebnahme 8.1. Mechanische Zeigeranzeige (..Z...) Achtung! Transportsicherungsschraube entfernen und die Dichtschraube aus dem Beutel in das Gewinde M3 einschrauben. 8.2. Einstellung - Kompaktelektronik siehe Bedienungsanleitungs-Ergänzung für Kompaktelektronik mit Frequenzausgang 8.3. Einstellung - ADI-Auswerteelektronik siehe Bedienungsanleitungs-Ergänzung für ADI-Auswerteelektronik RCD K10/0322 Seite 7... -
Seite 8: Wartung
9. Wartung Das Messgerät ist wartungsfrei, wenn das Messmedium keine Ablagerungen verursacht. Um Probleme zu vermeiden, empfehlen wir den Einbau eines Filters z. B. den Magnetfilter, Typ MFR. Arbeiten am Sensor und der Elektronik dürfen nur durch den Lieferanten erfolgen, da sonst die Garantie erlischt. Seite 8 RCD K10/0322... -
Seite 9: Technische Daten
10. Technische Daten 10.1. Sensordaten Messbereich: siehe Typenschild Messgenauigkeit: 3 % v. Messbereichsendwert Reproduzierbarkeit: 1 % v. Messbereichsendwert Prozesstemperatur: RCD...mechanisch: -20 °C...+100 °C RCD...elektronisch: -20 °C...+80 °C Umgebungstemperatur: max. 80 °C Max. Betriebsdruck: 25 bar (RCD-11 Anschluss: G3, 3“ NPT) 40 bar (alle anderen) Druckverlust: ca. - Seite 10 Kompaktelektronik: Anzeige: 3-stellige LED Analogausgang: (0) 4...20 mA einstellbar, max. 500 Ω Schaltausgänge: 1 (2) Halbleiter PNP oder NPN werksseitig eingestellt. Kontaktfunktion: Öffner / Schließer programmierbar Einstellung: über 2 Tasten Versorgung: 24 V ± 20 %, 3-Leitertechnik, ca. 100 mA Elektr.
-
Seite 11: Bestelldaten
11. Bestelldaten Bestellbeispiel: RCD 1195H G4 K 0 0 2 Messbereich Blende Anschluss Wasser Material Material G-Gewinde [L/min] Messinggus Edelstahl [mm] 0,5…3,3 2,80 RCD 1195H RCD 1295H 0,5…4,2 3,15 RCD 1100H RCD 1200H 0,5…5,2 3,50 RCD 1190H RCD 1290H G4 = G 1/2 N4 = 1/2 NPT 1,00...6,8... - Seite 12 Bestellbeispiel: RCD 1195L G4 K 0 0 2 Messbereich Blende Anschluss Luft Material Material G-Gewinde 1 bar abs. / 20 Messingguss Edelstahl [mm] °C [m³ /h]* 0,50...5,35 2,80 RCD 1195L RCD 1295L 1,00...6,70 3,15 RCD 1100L RCD 1200L 1,00...8,30 3,50 RCD 1190L RCD 1290L...
-
Seite 13: Abmessungen
12. Abmessungen RCD...Z mit mechanischer Anzeige Gewinde Gewicht G 1/2 SW27 143 ca. 2,0 kg G 3/4 SW41 143 ca. 2,3 kg SW41 143 ca. 2,2 kg G 1 1/2 SW55 158 ca. 2,6 kg SW70 156 ca. 2,8 kg SW100 173 ca. -
Seite 14: Eu-Konformitätserklärung
13. EU-Konformitätserklärung Wir, Kobold-Messring GmbH, Hofheim-Ts., Bundesrepublik-Deutschland, erklären, dass das Produkt Differenzdruck-Durchflussmesser / -wächter Typ: RCD -... mit den unten angeführten Normen übereinstimmt: EN 61000-6-4:2011-09 Fachgrundnorm Störaussendung Industriebereich EN 61000-6-2:2006-03 Fachgrundnorm Störfestigkeit Industriebereich EN 61010-1:2011-07 Sicherheitsbestimmung für elektrische Mess-, Steuer, und Regel- und Laborgeräte... - Seite 15 2014/68/EU Druckgeräterichtlinie Rohrleitungen Diagramm 7 Diagramm 6 Gruppe 1 Gruppe 2 nicht gefährliche Fluide gefährliche Fluide RCD-..05 - RCD..30 Art. 4, § 3 Art. 4, § 3 RCD-1135, RCD-1140 Art. 4, § 3 Kat. I RCD-1235, RCD-1240 Kat. I Kat. II RCD-1145, RCD-1150 Art.
