RCD

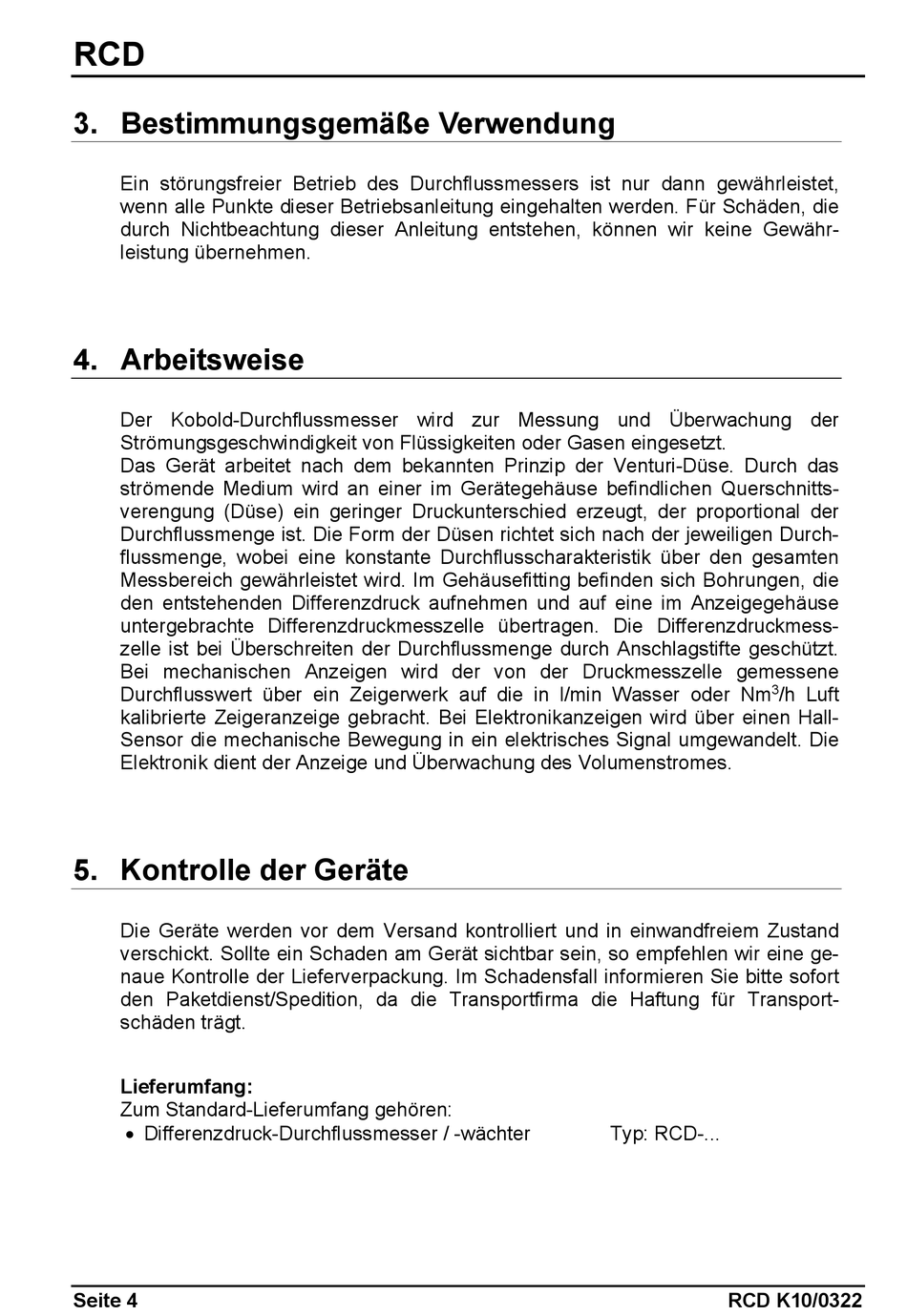

3. Bestimmungsgemäße Verwendung
Ein störungsfreier Betrieb des Durchflussmessers ist nur dann gewährleistet,
wenn alle Punkte dieser Betriebsanleitung eingehalten werden. Für Schäden, die
durch Nichtbeachtung dieser Anleitung entstehen, können wir keine Gewähr-
leistung übernehmen.

4. Arbeitsweise

Der Kobold-Durchflussmesser wird zur Messung und Überwachung der
Strömungsgeschwindigkeit von Flüssigkeiten oder Gasen eingesetzt.
Das Gerät arbeitet nach dem bekannten Prinzip der Venturi-Düse. Durch das
strömende Medium wird an einer im Gerätegehäuse befindlichen Querschnitts-
verengung (Düse) ein geringer Druckunterschied erzeugt, der proportional der
Durchflussmenge ist. Die Form der Düsen richtet sich nach der jeweiligen Durch-
flussmenge, wobei eine konstante Durchflusscharakteristik über den gesamten
Messbereich gewährleistet wird. Im Gehäusefitting befinden sich Bohrungen, die
den entstehenden Differenzdruck aufnehmen und auf eine im Anzeigegehäuse
untergebrachte Differenzdruckmesszelle übertragen. Die Differenzdruckmess-
zelle ist bei Überschreiten der Durchflussmenge durch Anschlagstifte geschützt.
Bei mechanischen Anzeigen wird der von der Druckmesszelle gemessene
Durchflusswert über ein Zeigerwerk auf die in l/min Wasser oder Nm
kalibrierte Zeigeranzeige gebracht. Bei Elektronikanzeigen wird über einen Hall-
Sensor die mechanische Bewegung in ein elektrisches Signal umgewandelt. Die
Elektronik dient der Anzeige und Überwachung des Volumenstromes.
5. Kontrolle der Geräte
Die Geräte werden vor dem Versand kontrolliert und in einwandfreiem Zustand
verschickt. Sollte ein Schaden am Gerät sichtbar sein, so empfehlen wir eine ge-
naue Kontrolle der Lieferverpackung. Im Schadensfall informieren Sie bitte sofort
den Paketdienst/Spedition, da die Transportfirma die Haftung für Transport-
schäden trägt.
Lieferumfang:
Zum Standard-Lieferumfang gehören:
 Differenzdruck-Durchflussmesser / -wächter
Seite 4
3 /h Luft
Typ: RCD-...
RCD K10/0322
