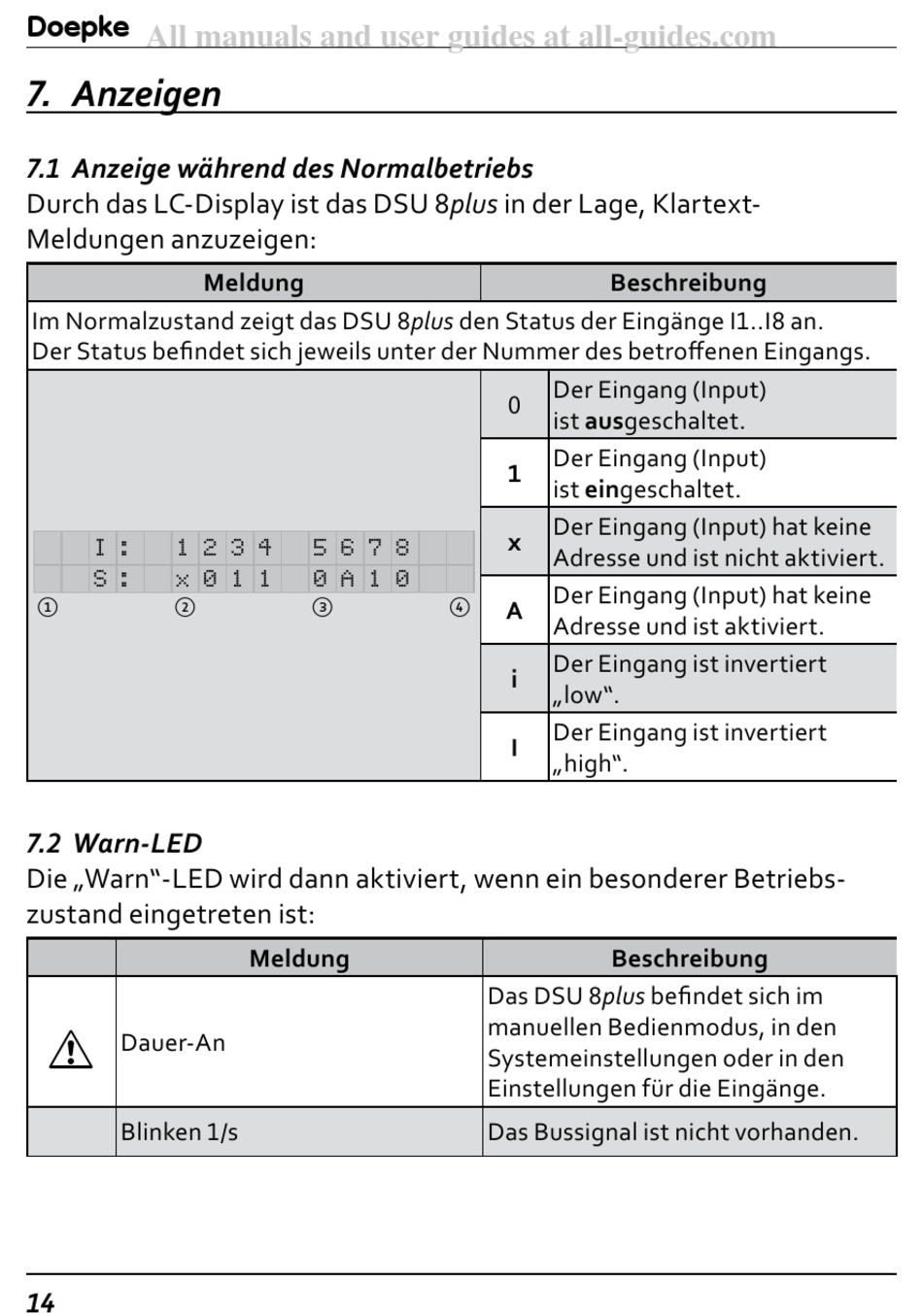

7. Anzeigen
7.1 Anzeige während des Normalbetriebs
Durch das LC-Display ist das DSU 8plus in der Lage, Klartext-
Meldungen anzuzeigen:
Im Normalzustand zeigt das DSU 8plus den Status der Eingänge I1..I8 an.
Der Status befindet sich jeweils unter der Nummer des betroffenen Eingangs.
I :
1 2 3 4
S :
x 0 1 1
①
②
7.2 Warn-LED
Die „Warn"-LED wird dann aktiviert, wenn ein besonderer Betriebs-
zustand eingetreten ist:
!
Dauer-An
Blinken 1/s
14
Meldung
5 6 7 8
0 A 1 0
③
Meldung
Beschreibung
Der Eingang (Input)
0
ist ausgeschaltet.
Der Eingang (Input)
1
ist eingeschaltet.
Der Eingang (Input) hat keine
x
Adresse und ist nicht aktiviert.
Der Eingang (Input) hat keine
④
A
Adresse und ist aktiviert.
Der Eingang ist invertiert
i
„low".
Der Eingang ist invertiert
I
„high".
Beschreibung
Das DSU 8plus befindet sich im
manuellen Bedienmodus, in den
Systemeinstellungen oder in den
Einstellungen für die Eingänge.
Das Bussignal ist nicht vorhanden.
