Doepke

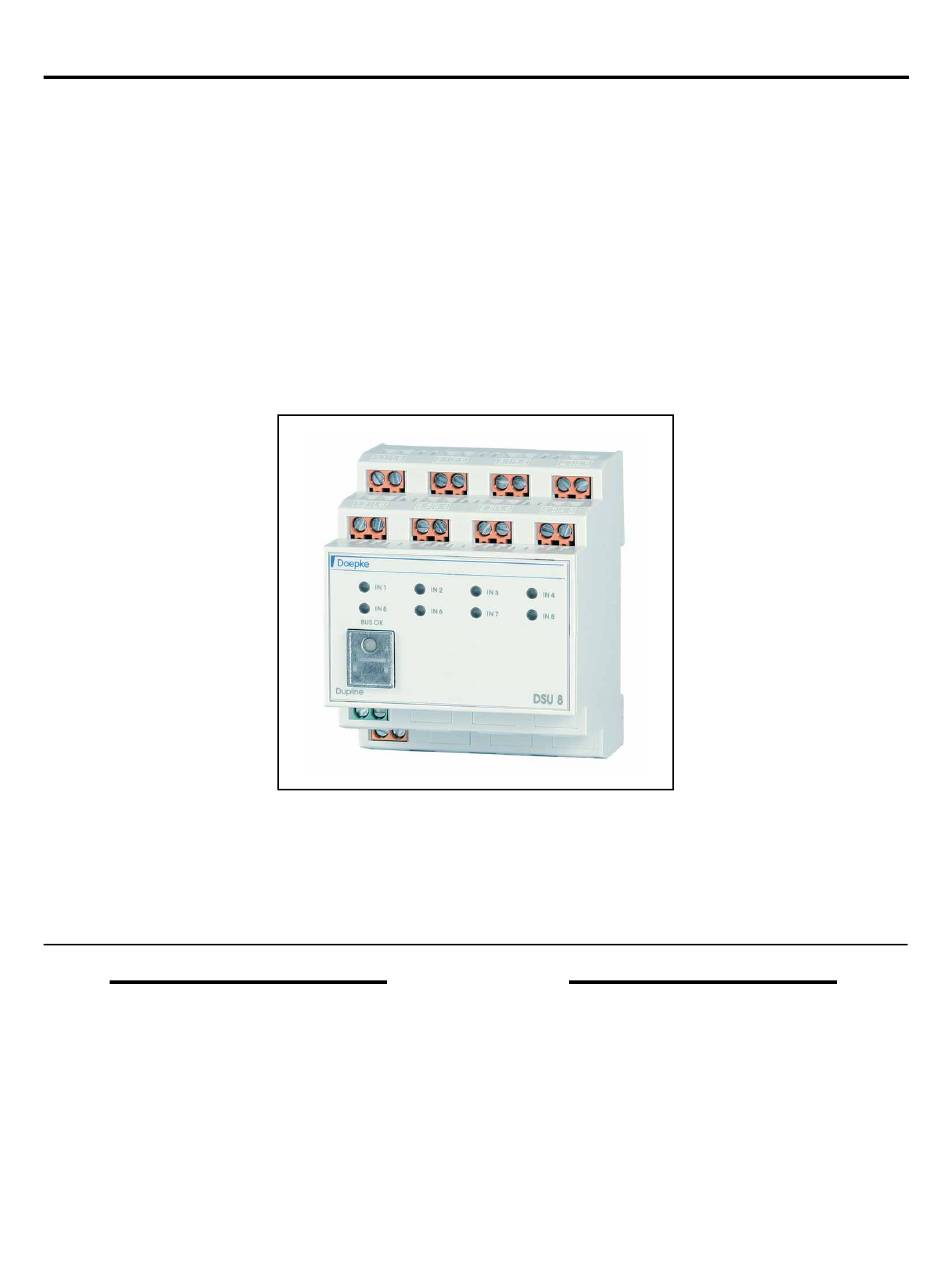

8-fach Binäreingabe-Modul DSU 8
8-way Binary Input Module DSU 8

Inhaltsverzeichnis

1. Allgemeines ............................ 2
3. Kodierung ............................... 2
4. Inbetriebnahme....................... 3
5. Anzeigen................................. 3
6. Garantie .................................. 3
7. Technische Daten................... 4
Dupline
Bedienungsanleitung
Operating Instructions
3931219/2010.12/F
Table of Contents
8. General Information ................ 5
10. Coding .................................... 5
11. Putting into Service................. 6
12. Indicators ................................ 6
13. Guarantee............................... 6
14. Technical Data........................ 7
15. Zeichnungen / Drawings ......... 8

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Doepke Dupline DSU 8

  • Seite 1: Inhaltsverzeichnis

    All manuals and user guides at all-guides.com Doepke Dupline 8-fach Binäreingabe-Modul DSU 8 8-way Binary Input Module DSU 8 Bedienungsanleitung Operating Instructions Inhaltsverzeichnis Table of Contents 1. Allgemeines ......2 8. General Information ....5 2. Wichtige Hinweise vorab ..2 9.
  • Seite 2: Allgemeines

    All manuals and user guides at all-guides.com Doepke 1Inhaltsverzeichnis Bedienungsanleitung 8-fach Binäreingabe-Modul DSU 8 1. Allgemeines Der Signalumsetzer DSU 8 ist eine Komponente des Dupline Installationssystems und ermöglicht die Umsetzung von bis zu acht Spannungssignalen zur Übertragung auf dem Dupline-Bus.
  • Seite 3: Inbetriebnahme

    All manuals and user guides at all-guides.com Doepke DSU 8 kann ohne Versorgungsspannung sowie ohne Dupline-Signal vorgenommen werden. Sie bleibt dauerhaft erhalten, kann aber jederzeit überschrieben werden. 4. Inbetriebnahme Bei der Installation ist das Anschlussschema zu beachten. Alle anzuschließenden Lei- tungen müssen spannungsfrei sein.
  • Seite 4: Technische Daten

    All manuals and user guides at all-guides.com Doepke 7. Technische Daten Min. Typ. Max. Dupline Stromaufnahme 60 µA 290 µA Eingangskanäle 8 Eingangssignale (IN 1..IN 8) Ausgangskanäle Keine Eingänge Art galvanisch getrennt, mit Gleichrichtung Gleichspannung Nennspannung 20 V 300 V Stromaufnahme 65 µA...
  • Seite 5: General Information

    All manuals and user guides at all-guides.com Doepke 1Table of Contents Operating Instructions DSU 8 8-way Binary Input Module 8. General Information The DSU 8 signal converter is a component of the Dupline installation system and is able to convert up to eight voltage signals for transmission on the Dupline bus.
  • Seite 6: Putting Into Service

    All manuals and user guides at all-guides.com Doepke neither a power supply nor the Dupline signal. Although the coding is permanently re- tained, it may always be overwritten. 11. Putting into Service When installing, the connection diagram has to be observed. All conductors that shall be connected have to be free of voltage.
  • Seite 7: Technical Data

    All manuals and user guides at all-guides.com Doepke 14. Technical Data Min. Typ. Max. Dupline Current input 60 µA 290 µA Input channels 8 input signals (IN 1..IN 8) Output channels None Inputs Type electrically isolated, with rectification DC voltage...
  • Seite 8: Zeichnungen / Drawings

    All manuals and user guides at all-guides.com Doepke 15. Zeichnungen / Drawings Sollten Sie Fragen zu diesem Produkt In case of queries concerning this product oder zum Dupline-System haben, wen- or the Dupline system please contact: den Sie sich bitte an: Doepke Schaltgeräte GmbH &...
