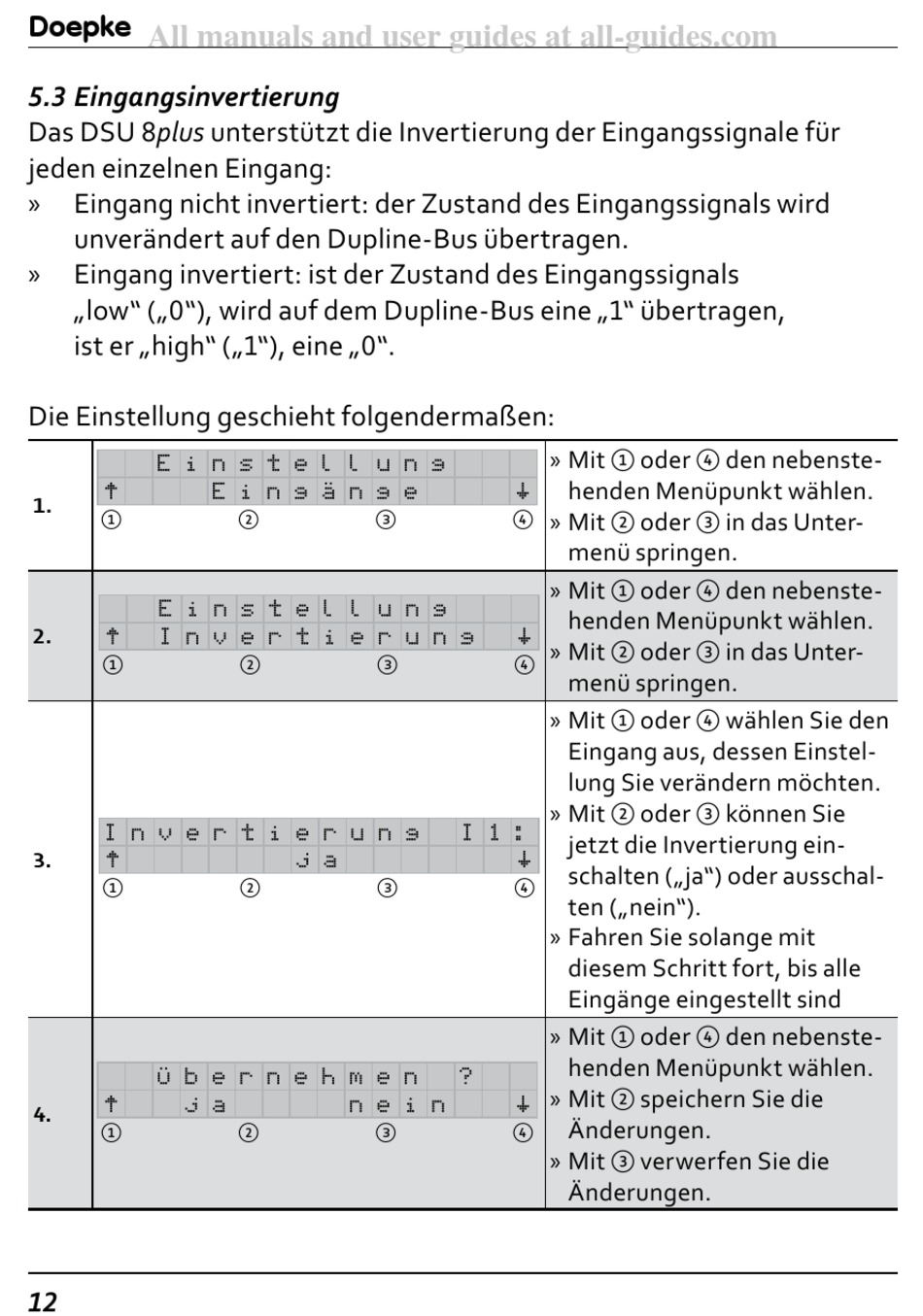

5.3 Eingangsinvertierung

Das DSU 8plus unterstützt die Invertierung der Eingangssignale für
jeden einzelnen Eingang:
» Eingang nicht invertiert: der Zustand des Eingangssignals wird
unverändert auf den Dupline-Bus übertragen.
» Eingang invertiert: ist der Zustand des Eingangssignals
„low" („0"), wird auf dem Dupline-Bus eine „1" übertragen,
ist er „high" („1"), eine „0".
Die Einstellung geschieht folgendermaßen:
E i n s t e l l u n g
�
1.
①
E i n s t e l l u n g
2.
� I n v e r t i e r u n g
①
I n v e r t i e r u n g
3.
�
①
Ü b e r n e h m e n
� j a
4.
①
12
E i n g ä n g e
② ③
② ③
j a
② ③
n e i n
② ③
» Mit ① oder ④ den nebenste-
henden Menüpunkt wählen.
�
④ » Mit ② oder ③ in das Unter-
menü springen.
» Mit ① oder ④ den nebenste-
henden Menüpunkt wählen.
�
» Mit ② oder ③ in das Unter-
④
menü springen.
» Mit ① oder ④ wählen Sie den
Eingang aus, dessen Einstel-
lung Sie verändern möchten.
» Mit ② oder ③ können Sie
I 1 :
jetzt die Invertierung ein-
�
schalten („ja") oder ausschal-
④
ten („nein").
» Fahren Sie solange mit
diesem Schritt fort, bis alle
Eingänge eingestellt sind
» Mit ① oder ④ den nebenste-
henden Menüpunkt wählen.
?
» Mit ② speichern Sie die
�
Änderungen.
④
» Mit ③ verwerfen Sie die
Änderungen.
