Ü b e r n e h m e n ?
�
3.
①

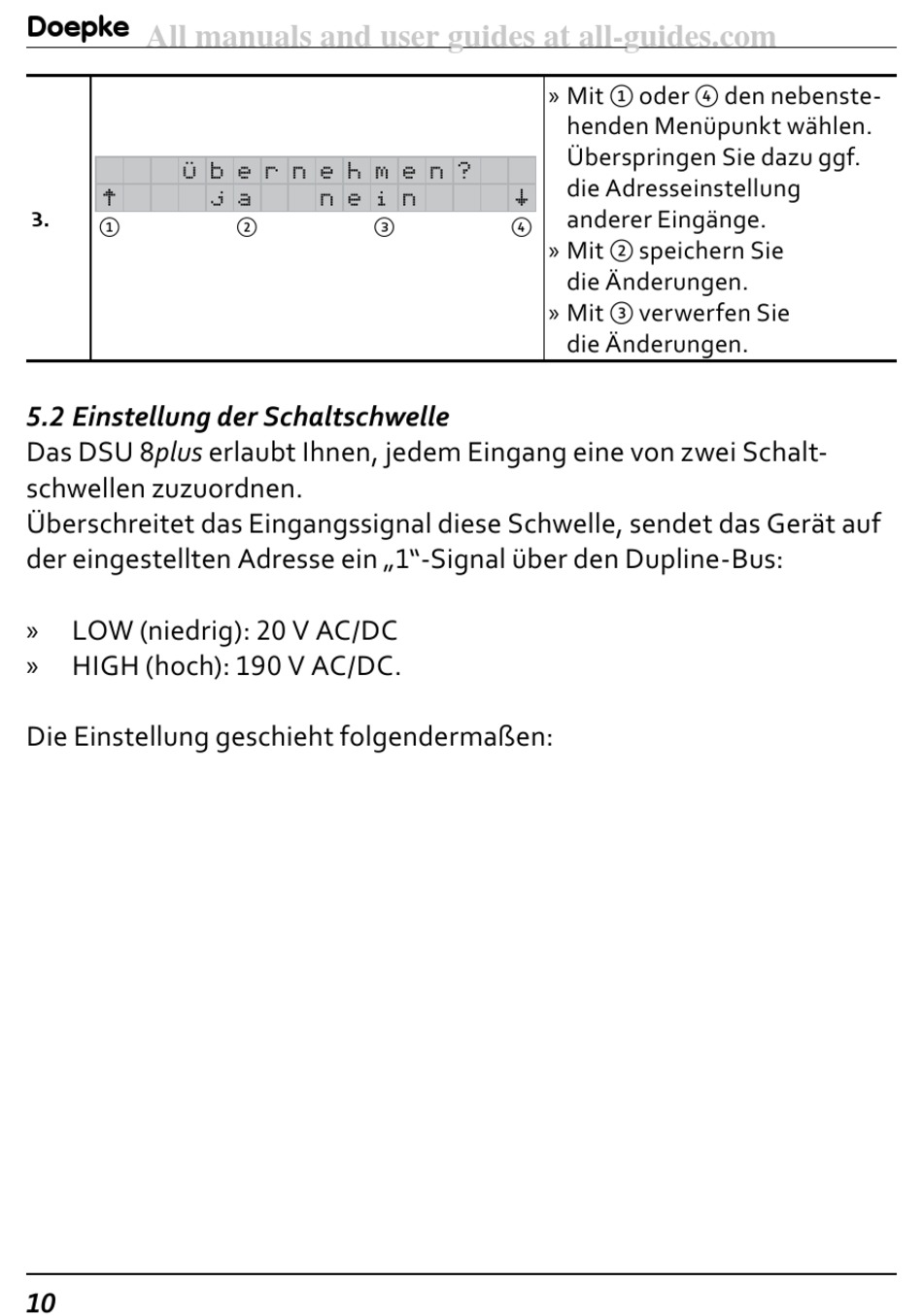

5.2 Einstellung der Schaltschwelle

Das DSU 8plus erlaubt Ihnen, jedem Eingang eine von zwei Schalt-
schwellen zuzuordnen.
Überschreitet das Eingangssignal diese Schwelle, sendet das Gerät auf
der eingestellten Adresse ein „1"-Signal über den Dupline-Bus:
» LOW (niedrig): 20 V AC/DC
» HIGH (hoch): 190 V AC/DC.
Die Einstellung geschieht folgendermaßen:
10
j a n e i n
② ③
» Mit ① oder ④ den nebenste-
henden Menüpunkt wählen.
Überspringen Sie dazu ggf.
die Adresseinstellung
�
anderer Eingänge.
④
» Mit ② speichern Sie
die Änderungen.
» Mit ③ verwerfen Sie
die Änderungen.
