inshape 2500 Gebrauchsanweisung Seite 90

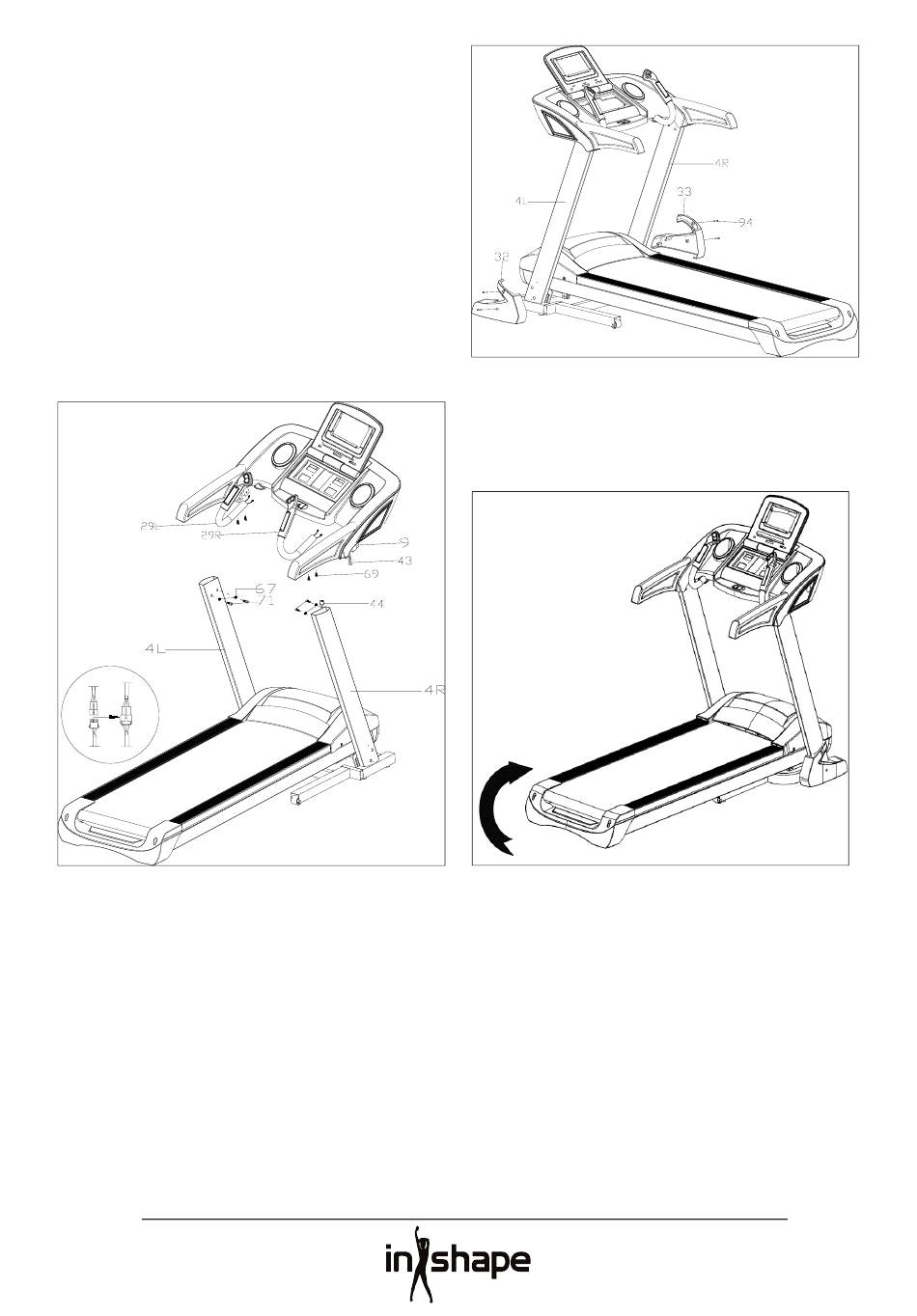

Stap 2
Verbind de bovenste kabel van de computer
met vier pennen (43) en de middelste
kabel van de computer met vier pennen
(44). Gebruik een M10x20 bout (71) en
Ø11xØ20 onderlegring (67) voor het
bevestigen van de computer (9) op de zuil
(4L/R). (Haal alle bouten goed aan.) Verbind
vervolgens de kabel met 2 en 3 pennen van
de linker- en rechterhendel (5L/R) met de
overeenkomstige kabel met 2 en 3 pennen
van de computer. Gebruik een M8*15 bout
(69) om de hendel te bevestigen en haal de
bouten goed aan
Stap 3
Gebruik M4x15 schroeven (94) om de
afdekkingen (32L/33R) op de zuilen (4L/R) te
plaatsen. Bevestig de noodstop (23) en de
MP3-kabel (70) op de loopband.
BELANGRIJK!
Zodra alle onderdelen gemonteerd zijn,
moeten alle schroeven worden aangedraaid.
Controleer of alles op de juiste plek zit,
voordat de loopband wordt gebruikt.
Lees tevens de instructies vóór gebruik.
90
All manuals and user guides at all-guides.com
Inklappen
Til de loopband op, totdat de pneumatische
cilinder hoorbaar wordt vergrendeld.
