5
Installation
5.6.7 Anschlüsse auf der Installationsleiterplatte
T0
T1
TW1
TW2
I1
I2
I3
EMS-BUS
CAN-BUS

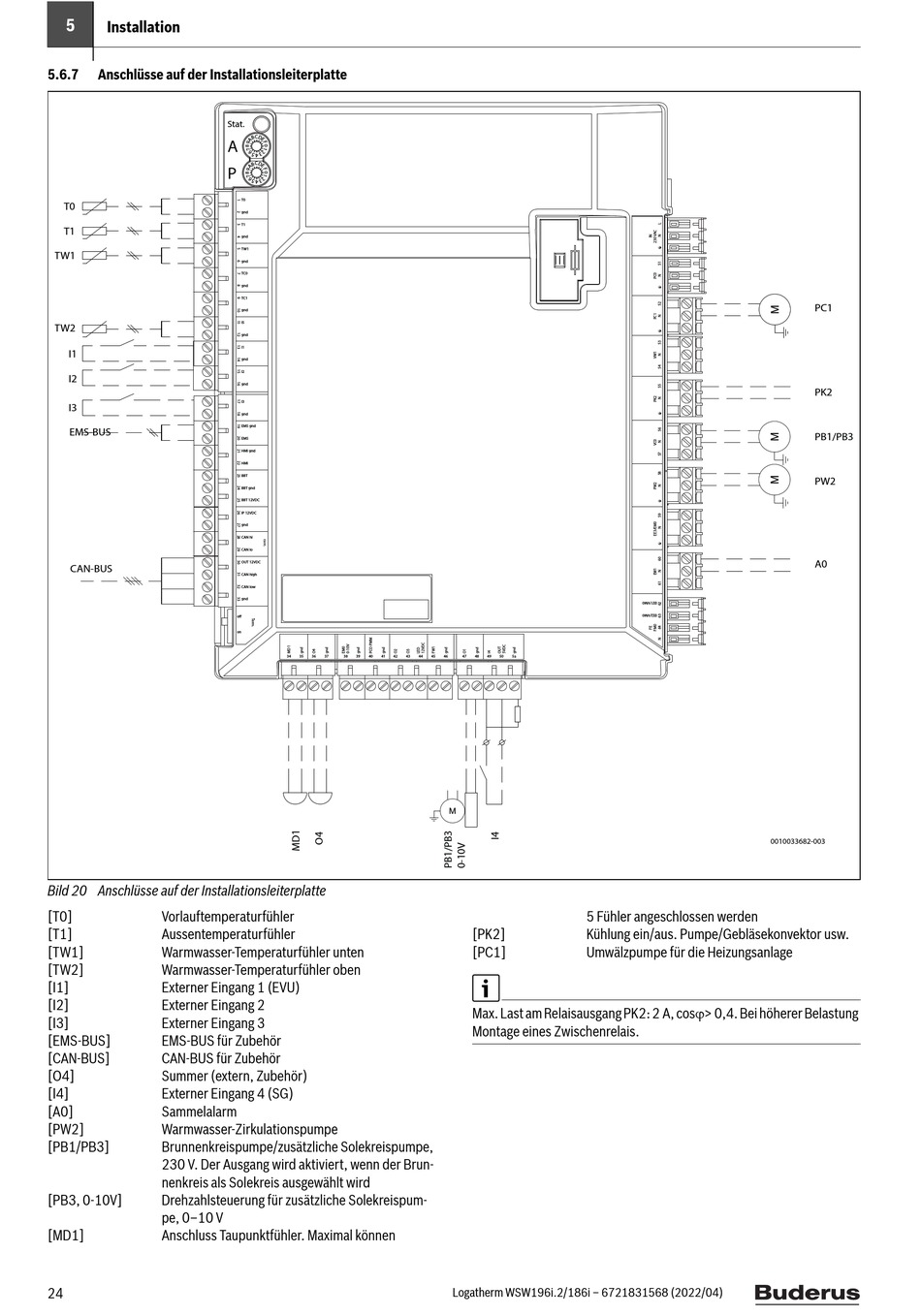

Bild 20 Anschlüsse auf der Installationsleiterplatte
[T0] Vorlauftemperaturfühler
[T1] Aussentemperaturfühler
[TW1] Warmwasser-Temperaturfühler unten
[TW2] Warmwasser-Temperaturfühler oben
[I1] Externer Eingang 1 (EVU)
[I2] Externer Eingang 2
[I3] Externer Eingang 3
[EMS-BUS] EMS-BUS für Zubehör
[CAN-BUS] CAN-BUS für Zubehör
[O4] Summer (extern, Zubehör)
[I4] Externer Eingang 4 (SG)
[A0] Sammelalarm
[PW2] Warmwasser-Zirkulationspumpe
[PB1/PB3] Brunnenkreispumpe/zusätzliche Solekreispumpe,
230 V. Der Ausgang wird aktiviert, wenn der Brun-
nenkreis als Solekreis ausgewählt wird
[PB3, 0-10V] Drehzahlsteuerung für zusätzliche Solekreispum-
pe, 0–10 V
[MD1] Anschluss Taupunktfühler. Maximal können
24
Stat.
C
A
C
P
T0
gnd
T1
gnd
TW1
gnd
TC0
gnd
TC1
gnd
I5
gnd
I1
gnd
I2
gnd
I3
gnd
EMS gnd
EMS
HMI gnd
HMI
BBT
BBT gnd
BBT 12VDC
IP 12VDC
gnd
CAN hi
CAN lo
OUT 12VDC
CAN high
CAN low
gnd
off
on
34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 5a
[PK2]
[PC1]
Max. Last am Relaisausgang PK2: 2 A, cos> 0,4. Bei höherer Belastung
Montage eines Zwischenrelais.
Logatherm WSW196i.2/186i – 6721831568 (2022/04)
5 Fühler angeschlossen werden
Kühlung ein/aus. Pumpe/Gebläsekonvektor usw.
Umwälzpumpe für die Heizungsanlage
PC1
PK2
PB1/PB3
PW2
A0
0010033682-003
