Technische Daten
11.4.3 Spannungsversorgung EVU 1 mit zwei Versorgungsleitun-
gen (6 kW, 8 kW, 12 kW, 16 kW)
Die Spannungsversorgung von Kompressor und elektrischem Zuheizer
erfolgt über einen gemeinsamen Anschluss (400 V 3 N~).
Die Spannungsversorgung der Bedieneinheit erfolgt über einen separa-
ten Anschluss (230 V 1 N~). Zwei Steckbrücken entfernen.
1
230V 1N~
2
400V 3N~

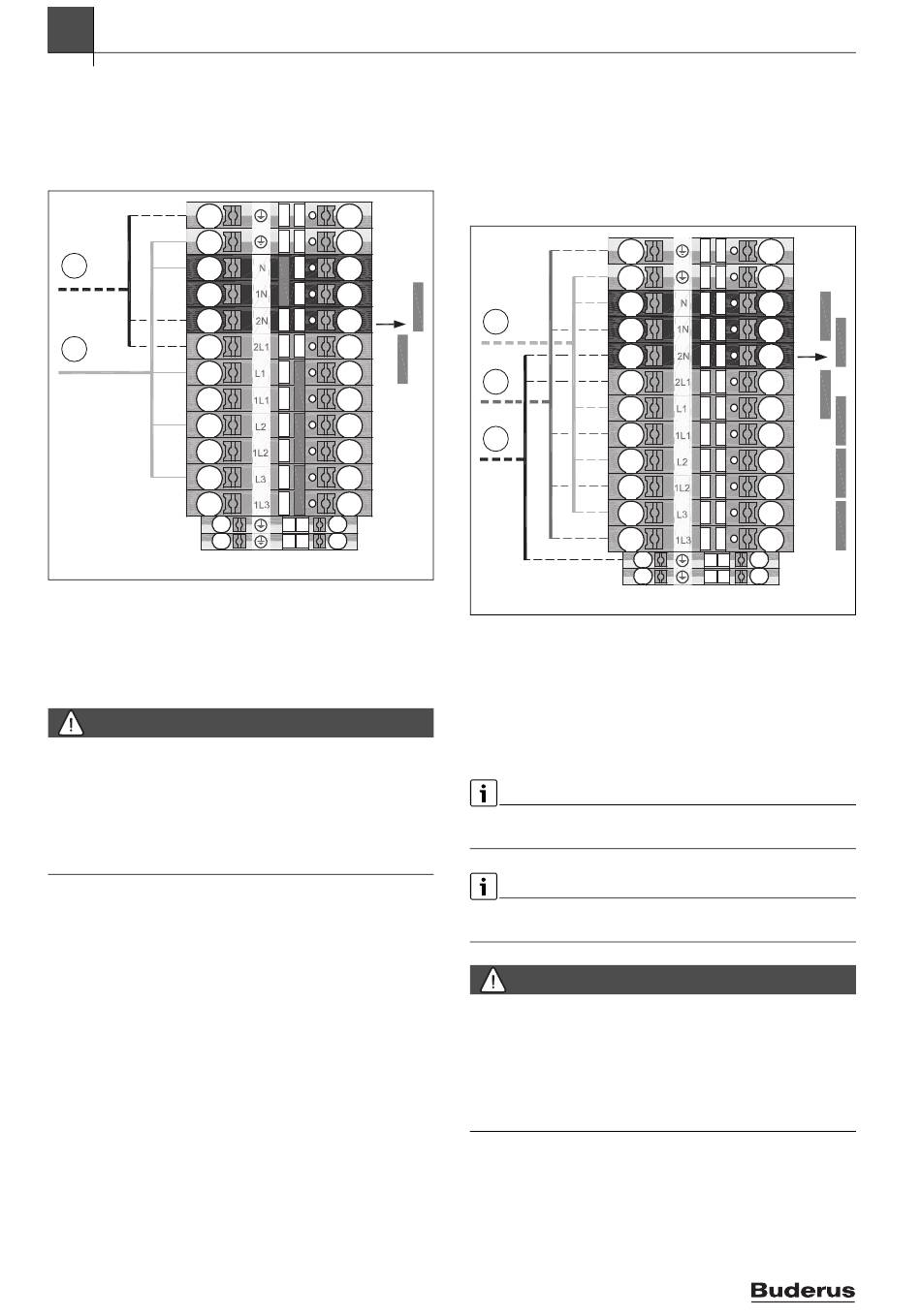

Bild 50 Spannungsversorgung EVU 1 mit zwei Versorgungsleitungen
(6 kW, 8 kW, 12 kW, 16 kW)
[1]
Die Bedieneinheit wird an 2N, 2L1 und Schutzleiter (PE) ange-
schlossen (230 V 1 N~).
[2]
Kompressor und elektrischer Zuheizer werden gemeinsam an N,
L1, L2, L3 und Schutzleiter (PE) angeschlossen (400 V 3 N~).
GEFAHR
Stromschlaggefahr
Die Verkleidung der Wärmepumpe kann gegebenenfalls stromführend
sein.
▶ Das Anschlusskabel (Netzspannung) der Wärmepumpe ist werkseitig
montiert. Wenn vom Installateur ein anderes Anschlusskabel verlegt
wird, muss das vormontierte Kabel abgeklemmt und entfernt wer-
den.
48
11.4.4 Spannungsversorgung EVU 2/EVU 3 mit drei Versorgungs-
leitungen (6 kW, 8 kW, 12 kW, 16 kW)
Die Spannungsversorgung des Kompressors erfolgt über einen separa-
ten Anschluss (400 V 3 N~).
Die Spannungsversorgung des Zuheizers erfolgt über einen separaten
Anschluss (400 V 3 N~).
Die Spannungsversorgung der Bedieneinheit erfolgt über einen separa-
ten Anschluss (230 V 1 N~). Alle Klemmenbrücken entfernen.
1
400V 3N~
2
400V 3N~
3
230V 1N~
0010021628-001
Bild 51 Spannungsversorgung EVU 2/EVU 3 mit drei Versorgungsleitun-
gen (6 kW, 8 kW, 12 kW, 16 kW)
[1]
Der Kompressor wird an N, L1, L2, L3 und Schutzleiter (PE) ange-
schlossen (400 V 3 N~).
[2]
Der elektrische Zuheizer wird an 1N, 1L1, 1L2, 1L3 und Schutz-
leiter (PE) angeschlossen (400 V 3 N~).
[3]
Die Bedieneinheit wird an 2N, 2L1 und Schutzleiter (PE) ange-
schlossen (230 V 1 N~).
Wenn nur der Kompressor über die EVU-Steuerung abgeschaltet werden
soll, in der Bedieneinheit EVU 2 auswählen.
Wenn nur der Zuheizer über die EVU-Steuerung abgeschaltet werden
soll, in der Bedieneinheit EVU 3 auswählen.
GEFAHR
Stromschlaggefahr
Die Verkleidung der Wärmepumpe kann gegebenenfalls stromführend
sein.
▶ Das Anschlusskabel (Netzspannung) der Wärmepumpe ist werkseitig
montiert. Wenn vom Installateur ein anderes Anschlusskabel verlegt
wird, muss das vormontierte Kabel abgeklemmt und entfernt wer-
den.
