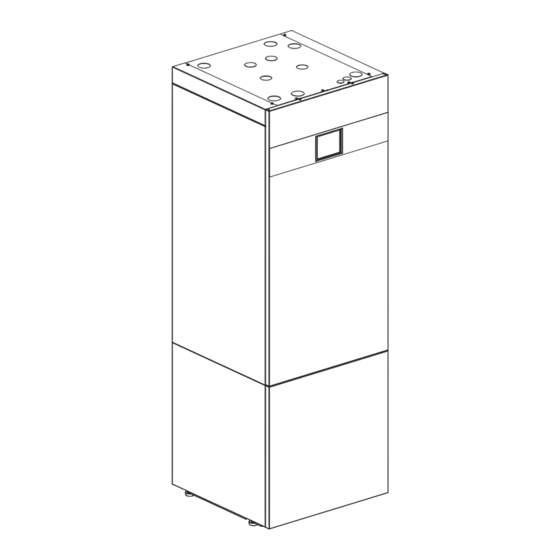

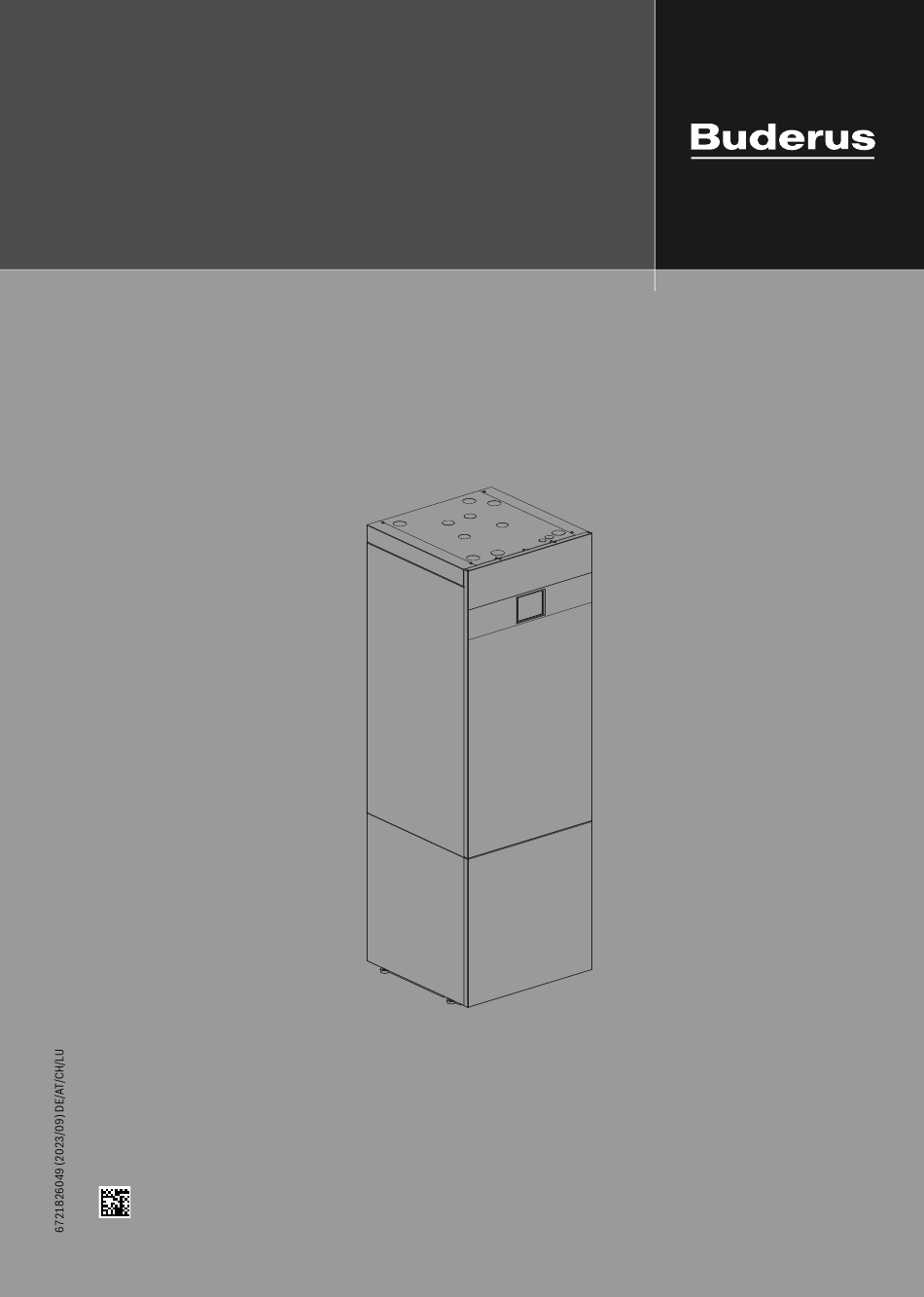

- Seite 1 Bedienungsanleitung Logatherm WSW196i.2/186i T180 Sole-Wasser-Wärmepumpe Vor Bedienung sorgfältig lesen.
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Symbolerklärung und Sicherheitshinweise ....3 Symbolerklärung ....... 3 Allgemeine Sicherheitshinweise .
- Seite 3 Symbolerklärung und Sicherheitshinweise Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt Symbolerklärung und Sicherheitshinweise werden." "Wenn die Netzanschlussleitung beschädigt wird, muss sie durch den Symbolerklärung Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Per- son ersetzt werden, um Gefährdungen zu vermeiden." Warnhinweise In Warnhinweisen kennzeichnen Signalwörter die Art und Schwere der HInspektion und Wartung...
- Seite 4 Mit der CE-Kennzeichnung wird die Konformität des Produkts mit allen anzuwendenden EU-Rechtsvorschriften erklärt, die das Anbringen dieser Kennzeichnung vorsehen. Der vollständige Text der Konformitätserklärung ist im Internet verfüg- bar: www.buderus.de. Funktionsweise der Wärmepumpe Die Wärmepumpe besteht aus vier Hauptbestandteilen: • Verdampfer Verdampft das Kältemittel als Gas und überführt gleichzeitig Wärme...
- Seite 5 Produktbeschreibung 0010018139-002 Bild 1 Funktionsbeschreibung Solekreispumpe Zuheizer Verdampfer Die Wärmepumpe kann so dimensioniert sein, dass der gesamte Bedarf Verdichter des Hauses selbständig gedeckt werden kann und somit im Normalfall Verflüssiger kein Zuheizer erforderlich ist. Dennoch kann ein Zuheizer installiert wer- Warmwasserspeicher den, der nur im Notfall in Betrieb genommen wird, wenn die Wärmepum- Fußbodenheizungen...
- Seite 6 Produktbeschreibung • Externe Steuerung: Der Regler kann von extern beeinflusst werden. Entnahmeprofil Das bedeutet, dass eine vorgewählte Funktion ausgeführt wird, so- Warmwassermenge (40 °C), V 206 l 269 l 298 l bald Der Regler ein Eingangssignal erhält. 2.6.5 Betriebsarten WSW196i.2-16 T180 (W)| WSW186i-16 T180 •...
- Seite 7 Produktbeschreibung Bedieneinheit 2.9.1 Bedienfeld und Symbole im Überblick Auf dem Touchscreen-Bedienfeld mit dem Finger zwischen den Berei- chen im Kachelmenü wechseln und einzelne Bereiche zum Auswählen antippen. In jeder Anlageninstallation werden nur die Menüs der installierten Mo- dule und Bauteile angezeigt. Die verfügbaren Menüoptionen können je nach Land bzw.
- Seite 8 Produktbeschreibung 0010042055-001 0010036441-003 Bild 5 Bedienfeld Bild 7 Systemübersicht Anwesend: direkter Zugriff auf Einstellungen für die An- oder Ab- Taste zur Rückkehr in das Hauptmenü wesenheit. Wenn eine Abwesenheit aktiviert ist, wird die Raum- Anzeige von Datum und Uhrzeit temperatur abgesenkt und für die Warmwasserbereitung Eco+ Anzeige von "WLAN-Verbindung aktiv", "Funkübertragung aktiv"...
- Seite 9 Bedienung Bedienung Hauptmenü Je nach Wärmepumpentyp und Verwendungsweise des Reglers sind WARNUNG nicht alle Menüpunkte wählbar. Sachschäden durch Frosteinwirkung! Einstellungen für Heizung Die Heizung bzw. der Zuheizer können durch Frost zerstört werden. Menü > Heizkreis 1 ▶ Die Wärmepumpe nicht starten, wenn die Gefahr besteht, dass Hei- zung bzw.
- Seite 10 Hauptmenü Wenn mehrere Heizkreise installiert sind, die beschriebenen Einstellun- Menüpunkt Beschreibung gen für die einzelnen Heizkreise wiederholen. Zeitprogramm ▶ Um einen Zeitplan für die Warmwasserbereitung einzustellen, Bearbeiten auswählen. VORSICHT ▶ Reset. Zum Zurücksetzen Ja auswählen. Anlagenschäden! -oder- Um ohne Rücksetzung zurückzukehren, Nein ▶...
- Seite 11 Hauptmenü Pool-Einstellungen Menüpunkt Beschreibung Menü > Pool Warmwasser Auswählen, welche Warmwassereinstellungen für die Urlaubszeit gelten sollen. Menüpunkt Beschreibung ▶ Aus. Abschalten der Warmwasserbereitung wäh- Pool ▶ Um die Pool-Beheizung zu aktivieren, Ein wäh- rend der eingestellten Zeit. len. Um die Pool-Beheizung zu deaktivieren, Aus ▶...
- Seite 12 Hauptmenü Menüpunkt Beschreibung Menüpunkt Beschreibung Warnton unter- Sobald ein Alarm eintritt, ertönt ein Warnsignal. Die Energie Anzeige der Energiestatistik der Anlage. drücken Signalausgabe kann für einen beliebigen Zeitraum • Um die Energiestatistik der Anlage seit der Inbe- deaktiviert werden. triebnahme anzuzeigen, Total auswählen. •...
- Seite 13 Wartung Sicherheitsventile Wartung Der Wartungsaufwand für die Wärmepumpe ist minimal. Dennoch wer- den für eine optimale Effektivität bestimmte Maßnahmen empfohlen. Aus der Öffnung der Sicherheitsventile kann Wasser tropfen. Die Mün- Führen Sie im Laufe des ersten Jahres folgende Inspektions- und War- dung der Sicherheitsventile (Ablauf) darf keinesfalls verschlossen wer- tungsschritte mehrmals durch.
- Seite 14 Wartung Überhitzungsschutz Zum Rücksetzen des Überhitzungsschutzes: ▶ Obere Frontverkleidung demontieren. ▶ Reset-Taste an der Unterseite des Anschlusskastens kräftig drücken. ▶ Obere Frontverkleidung montieren. 0010021681-002 Bild 9 Zurücksetzen des Überhitzungsschutzes Logatherm WSW196i.2/186i T180 – 6721826049 (2023/09)
- Seite 15 Wartung Angaben zum Kältemittel Dieses Gerät enthält fluorierte Treibhausgase als Kältemittel. Die Ein- heit ist hermetisch geschlossen. Die folgenden Angaben zum Kältemittel Hinweis für den Betreiber: Wenn Ihr Installateur Kältemittel nachfüllt, entsprechen den Anforderungen der EU-Verordnung Nr. 517/2014 über trägt er die zusätzliche Füllmenge sowie die Gesamtmenge des Kältemit- fluorierte Treibhausgase.
- Seite 16 Göllnergasse 15-17, 1030 Wien, Öster- Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftli- reich, [LU] Ferroknepper Buderus S.A., Z.I. Um cher Gesichtspunkte bestmögliche Technik und Materialien ein. Monkeler, 20, Op den Drieschen, B.P.201 L-4003 Esch-sur-Alzette, Luxemburg verarbeiten Produkt- und Installationsin-...
- Seite 17 Open Source Software Open Source Software Der nachfolgende Text ist aus rechtlichen Gründen in Englisch. List of used Open Source Components This document contains a list of open source software (OSS) compo- In case of certain OSS licenses, for example LGPL, the license may requi- nents used within the product under the terms of the respective licen- re a right to reverse engineering with respect to proprietary code, for a li- ses.
- Seite 18 Open Source Software Name of OSS Version of OSS Name and Version of Licen- More Information Component Component (License text can be found in Appendix below) modbus_functi- v1.12 BSD (Three Clause License) Copyright (C) 2006 Christian Walter <wolti@sil.at> ons_mbfuncholding modbus_functi- v1.10 BSD (Three Clause License) Copyright (C) 2006 Christian Walter <wolti@sil.at>...
- Seite 19 Open Source Software laim in a lawsuit) alleging that the Work or a Contribution incorporated Contributor be liable to You for damages, including any direct, indirect, within the Work constitutes direct or contributory patent infringement, special, incidental, or consequential damages of any character arising as then any patent licenses granted to You under this License for that Work a result of this License or out of the use or inability to use the Work (inclu- shall terminate as of the date such litigation is filed.
- Seite 20 Anzeige der Verbrauchswerte in Bezug auf die Förderrichtlinie zur Bundesförderung für effiziente Gebäude –Einzel- PURPOSE AND NON-INFRINGEMENT OF THIRD PARTY INTELLECTUAL Anzeige der Verbrauchswerte in Bezug auf die PROPERTY RIGHTS ARE DISCLAIMED TO THE FULLEST EXTENT PER- MITTED BY LAW. IN NO EVENT SHALL STMICROELECTRONICS OR CON- Förderrichtlinie zur Bundesförderung für effizi- TRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, ente Gebäude –Einzelmaßnahmen (BEG EM)
- Seite 21 Übersicht Menü Übersicht Menü Warmwasser Dieses Kapitel enthält eine Übersicht aller Menüoptionen. In jeder Anla- – Betriebsart geninstallation werden nur die Menüs der installierten Module und Bau- – Aus teile angezeigt. – Manuell - Eco+ – Manuell - Eco Hauptbildschirm –...
