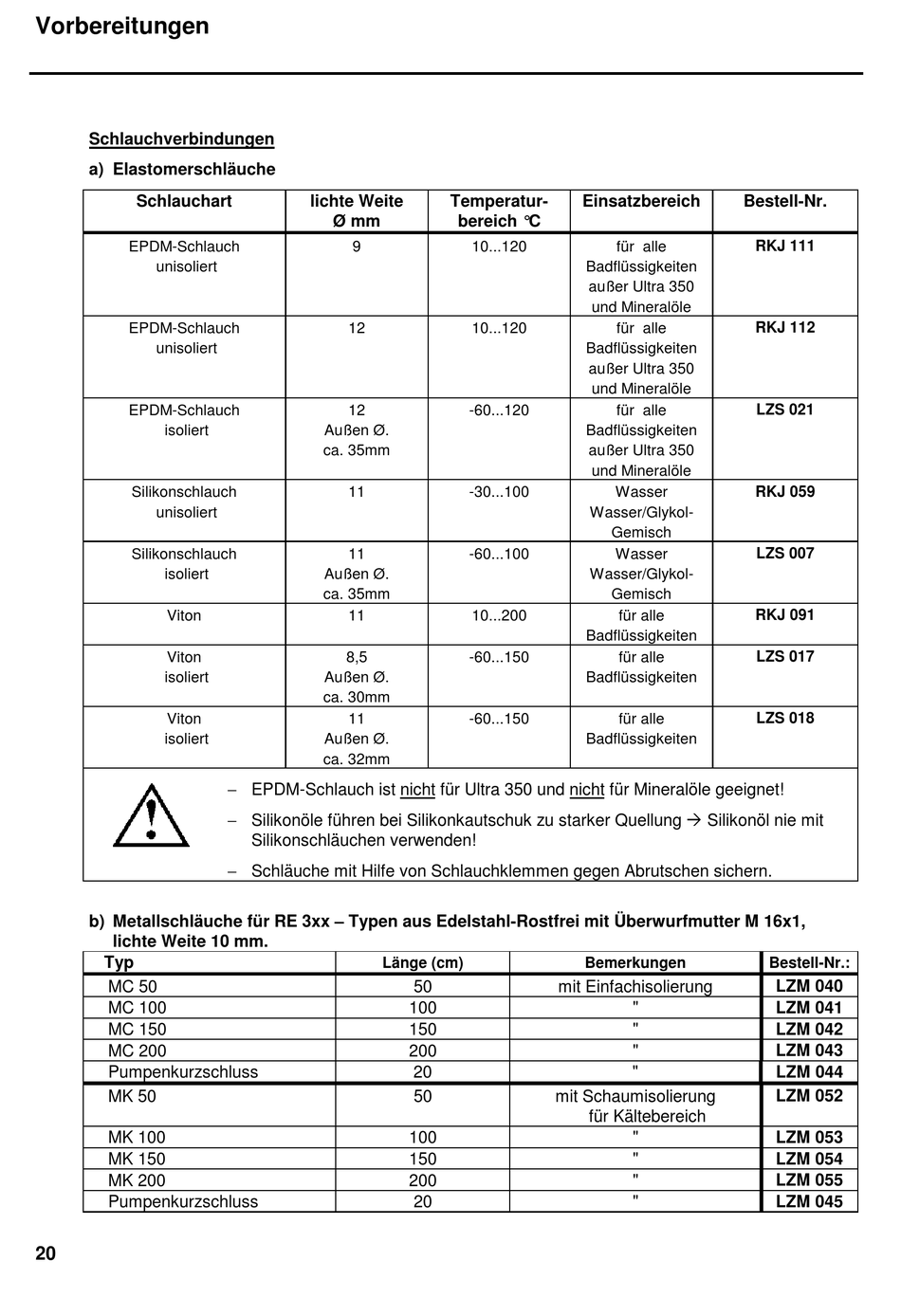

Lauda RE 307 Betriebsanleitung Seite 28

Vorbereitungen
Schlauchverbindungen
a) Elastomerschläuche
Schlauchart
EPDM-Schlauch
unisoliert
EPDM-Schlauch
unisoliert
EPDM-Schlauch
isoliert
Silikonschlauch
unisoliert
Silikonschlauch
isoliert
Viton
Viton
isoliert
Viton
isoliert
b) Metallschläuche für RE 3xx – Typen aus Edelstahl-Rostfrei mit Überwurfmutter M 16x1,
lichte Weite 10 mm.
Typ
MC 50
MC 100
MC 150
MC 200
Pumpenkurzschluss
MK 50
MK 100
MK 150
MK 200
Pumpenkurzschluss
20
lichte Weite
Ø mm
9
12
12
Außen Ø.
ca. 35mm
11
11
Außen Ø.
ca. 35mm
11
8,5
Außen Ø.
ca. 30mm
11
Außen Ø.
ca. 32mm
− EPDM-Schlauch ist nicht für Ultra 350 und nicht für Mineralöle geeignet!
− Silikonöle führen bei Silikonkautschuk zu starker Quellung ! Silikonöl nie mit
Silikonschläuchen verwenden!
− Schläuche mit Hilfe von Schlauchklemmen gegen Abrutschen sichern.
Länge (cm)
Temperatur-
bereich °C
10...120
10...120
-60...120
-30...100
-60...100
10...200
-60...150
-60...150
50 mit Einfachisolierung
100
150
200
20
50 mit Schaumisolierung
100
150
200
20
Einsatzbereich Bestell-Nr.
für alle
Badflüssigkeiten
außer Ultra 350
und Mineralöle
für alle
Badflüssigkeiten
außer Ultra 350
und Mineralöle
für alle
Badflüssigkeiten
außer Ultra 350
und Mineralöle
Wasser
Wasser/Glykol-
Gemisch
Wasser
Wasser/Glykol-
Gemisch
für alle
Badflüssigkeiten
für alle
Badflüssigkeiten
für alle
Badflüssigkeiten
Bemerkungen
"
"
"
"
für Kältebereich
"
"
"
"
RKJ 111
RKJ 112
LZS 021
RKJ 059
LZS 007
RKJ 091
LZS 017
LZS 018
Bestell-Nr.:
LZM 040
LZM 041
LZM 042
LZM 043
LZM 044
LZM 052
LZM 053
LZM 054
LZM 055
LZM 045
