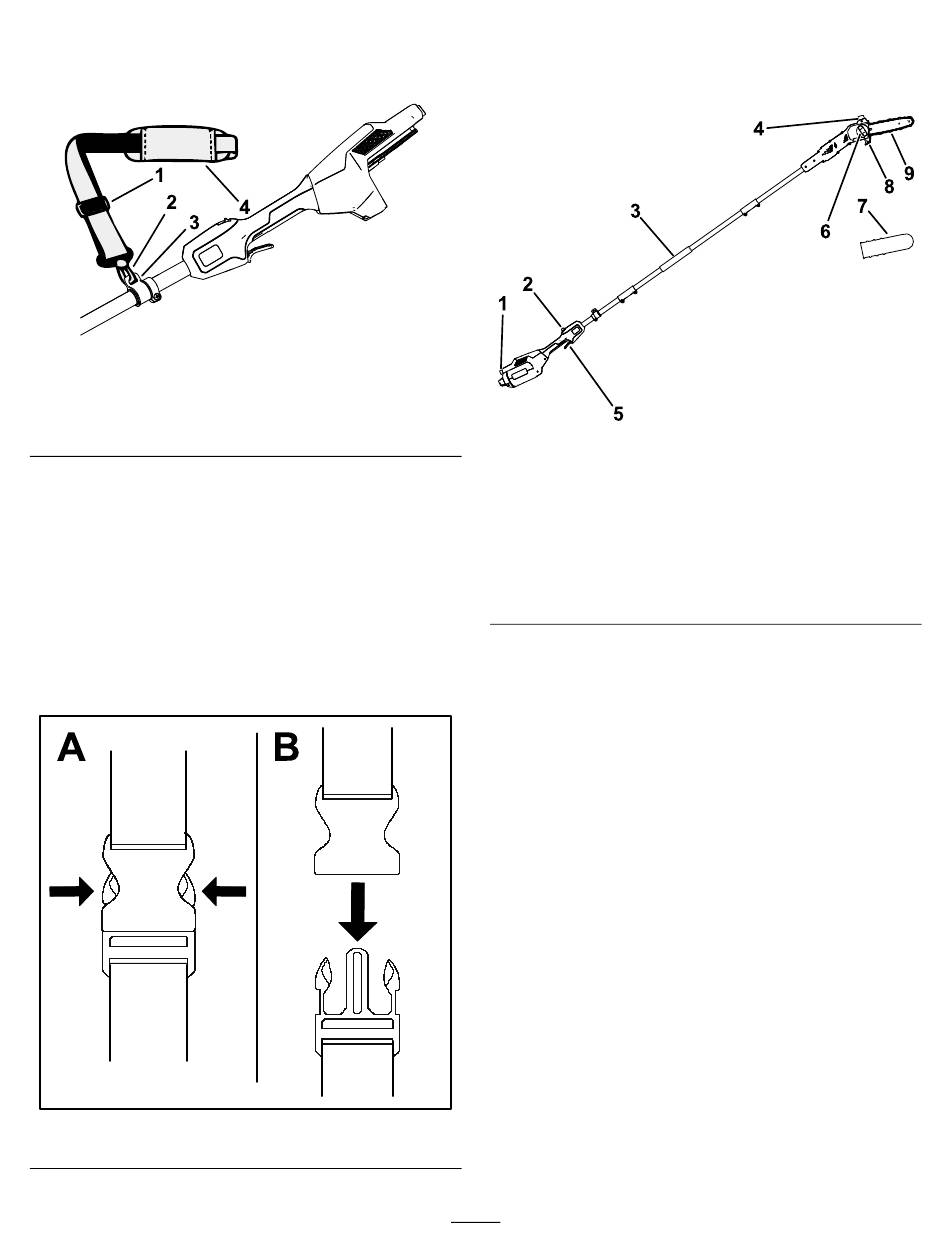

Installation de la sangle

Accrochez le crochet en métal de la sangle au collier
sur la section côté poignée de la perche
1. Dispositif de réglage de
sangle
2. Crochet en métal
La longueur de la sangle est réglable ; faites coulisser
le dispositif de réglage vers le haut pour raccourcir la
sangle ou vers le bas pour l'allonger
En cas d'urgence, si vous devez retirer rapidement la
sangle, détachez la boucle à fixation rapide comme
suit :
1. Appuyez de chaque côté de la boucle (A de
Figure 7).
2. La boucle se détache toute seule (B de
7).
(Figure
Figure 6
3. Collier de sangle
4. Sangle
(Figure 6).
Figure 7
Vue d'ensemble du
produit
6).
g374229
1. Verrou du bouton
2. Verrou de gâchette
3. Poignée avant
4. Bouchon de remplissage
d'huile
5. Gâchette
Figure
g340477
12
Figure 8
6. Bouton du couvercle
latéral du guide-chaîne
7. Étui du guide-chaîne
8. Guide de coupe
9. Guide-chaîne et chaîne
g374230
