Onderhoud van de
kettinggeleider, ketting
en aandrijftandwiel
Jaarlijks of vóór stalling
GEVAAR
Het aanraken van de tanden van de
hoogsnoeier kan leiden tot ernstig lichamelijk
letsel.
• Verwijder de accu voordat u de
hoogsnoeier onderhoudt of instelt.
• Draag altijd handschoenen bij het instellen
of onderhouden van de hoogsnoeier.
1. Plaats de hoogsnoeier op een vlakke ondergrond
en verwijder het accupack; zie
de accu (bladz. 16).
2. Verwijder het zijdeksel; draai de
bladbeschermerknop linksom tot de knop
is verwijderd en verwijder dan het zijdeksel
(Figuur 19).

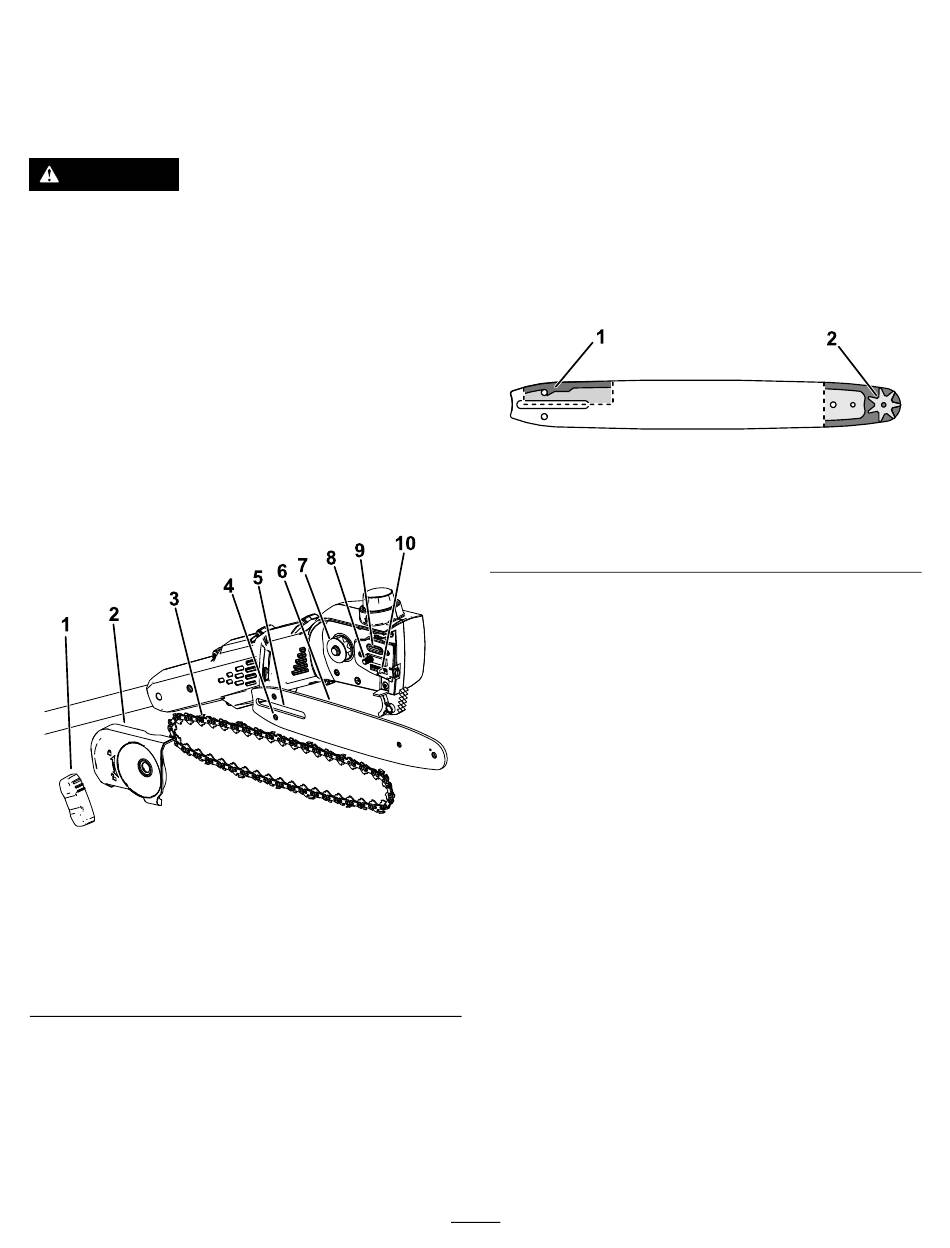

Figuur 19
1. Bladbeschermerknop
2. Zijdeksel
3. Ketting
4. Sleuf voor stelbout van
ketting
5. Sleuf van kettinggeleider
3. Neem de spanning van de ketting door de
kettingspanschroef naar links te draaien
18).
4. Neem de ketting van de kettinggeleider en leg
deze opzij.
5. Verwijder eventuele vervuiling onder het
zijdeksel.
Verwijderen van
6. Kettinggeleider
7. Aandrijftandwiel
8. Bout van kettinggeleider
9. Oliepoort
10. Stelbout van ketting
(Figuur
6. Controleer het aandrijftandwiel; vervang het
bij aanzienlijke slijtage of beschadiging; neem
contact op met een erkende servicedealer.
7. Controleer de oliepoort
en maak deze indien nodig schoon.
8. Maak de kettinggeleider en ketting schoon:
maak de groef rond de kettinggeleider schoon
met een stuk draad of een kleine platte
schroevendraaier, begin bij het tandwiel in de
neus en werk dan terug.
Verzeker dat het oliekanaal van de
kettinggeleider, dat is uitgelijnd met de oliepoort
van de hoogsnoeier, schoon is zodat de olie vrij
over de ketting kan stromen
Onderdelen binnenin de kettinggeleider
1. Verzeker dat dit kanaal,
dat aansluit op de
oliepoort, schoon is.
9. Controleer de kettinggeleider en ketting; als
de kettinggeleider of groef beschadigd is of
het tandwiel in de neus niet vrij kan draaien
vervang de kettinggeleider dan; als de ketting
aanzienlijke slijtage of beschadiging vertoont
vervang deze dan.
10. Monteer de kettinggeleider en ketting; zie
Monteren van de kettinggeleider en ketting
(bladz. 21).
11. Verzeker dat olie naar de ketting stroomt,
zie Controleren van de stroming van de
kettinggeleider- en kettingolie (bladz.
g374226
20
(Figuur 19) op vervuiling
(Figuur 20).
Figuur 20
2. Verzeker dat het neuswiel
schoon is en vrij kan
draaien.
18).
