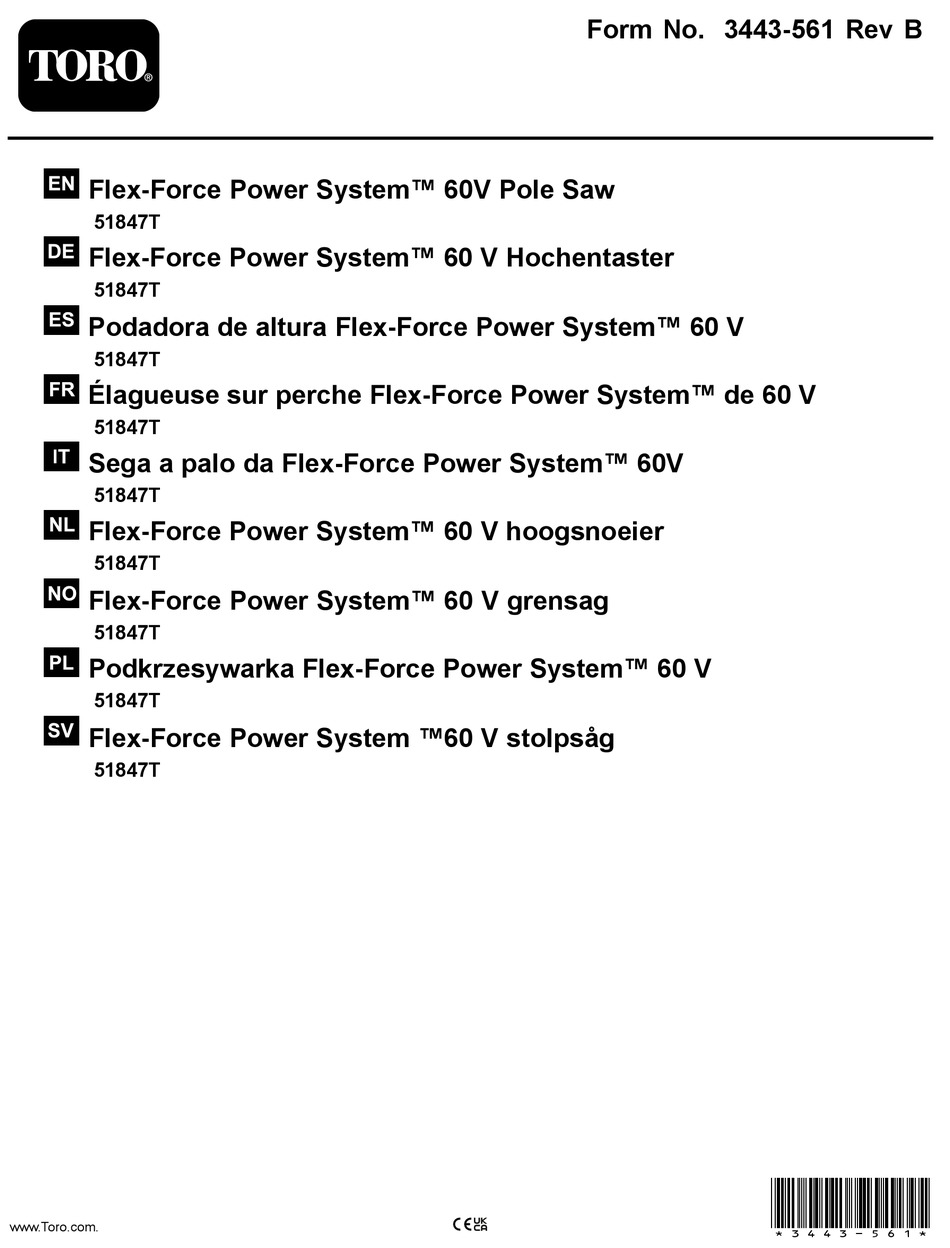

Seite 26 Form No. 3443-544 Rev B Flex-Force Power System ™ 60 V Hochentaster Modellnr. 51847T—Seriennr. 321000001 und höher *3443-544* Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
Seite 27: Einführung
Äste und Zweige mit einem Durchmesser von bis zu 15 cm ausgelegt. Das Gerät sollte 1. Typenschild mit Modell- und Seriennummer. nur von Erwachsenen verwendet werden. Er ist für die Verwendung mit den Toro Flex-Force Lithium-Ionen-Akkupack-Modellen 81820, 81825, 81850, 81860 oder 81875 vorgesehen. Diese Modellnr.
Seite 28: Sicherheit
Inhalt Sicherheit Sicherheit ..............3 WARNUNG: Sicherheits- und Bedienungsschilder ....8 Lesen Sie alle Sicherheits- und Einrichtung ..............9 Warnhinweise, Anweisungen, Abbildungen Einbau des Schwerts und der Sägekette..... 9 und Spezifikationen, die mit diesem Zusammenbau des Hochentasters ....10 Elektrowerkzeug geliefert werden. Nachfüllen von Schwert- und Kettenöl für den Hochentaster...........11 Das Nichtbeachten aller unten aufgeführten...
Seite 29 oder von der Steckdose abzuschließen. Tragen Sie entsprechende Kleidung. Tragen Bringen Sie das Kabel nicht mit Hitze, Sie keine weiten Kleidungsstücke oder scharfen Kanten oder beweglichen Teilen Schmuck. Berühren Sie bewegliche Teile in Verbindung. Beschädigte oder verwickelte nicht mit den Haaren, der Kleidung und Kabel erhöhen die Gefahr eines Stromschlags.
Seite 30 über 68 °C und verbrennen Sie es nicht. akkubetriebenen Werkzeugen Ersetzen Sie das Akkupack nur durch ein Originalakkupack von Toro. Die Verwendung Verwenden Sie nur das vom Hersteller eines anderen Akkupacktyps kann zu einem zugelassene Ladegerät. Ein Ladegerät, das Brand oder einer Explosion führen.
Seite 31 schneidende Material nicht fest, solange Teilen hängen bleiben kann. Tragen sich die Sägekette bewegt. Vergewissern Sie bei staubigen Arbeitsbedingungen Sie sich, dass der Schalter ausgeschaltet eine Staubschutzmaske. Angemessene und das Akku abgeklemmt ist, wenn Sie Schutzkleidung verringert die Gefahr von eingeklemmtes Material beseitigen.
Seite 32: Bewahren Sie Diese Anweisungen
rutschig und können zu einem Kontrollverlust Ein Verringern der Höhe der Fühlerlehre kann führen. zu einem stärkeren Rückschlag führen. Vermeiden Sie einen Rückschlag. Ein BEWAHREN SIE DIESE Rückschlag kann auftreten, wenn die Nase oder ANWEISUNGEN Spitze des Sägeschwerts ein Objekt berührt oder wenn Holz die Kettensäge beim Schneiden einklemmt.
Seite 33: Sicherheits- Und Bedienungsschilder
Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. decal139-5348 139-5348 1. Bitte nur sachgerecht entsorgen. decal139-5345 139-5345 1. Warnung: Lesen Sie die Bedienungsanleitung, tragen Sie einen Gehörschutz, tragen Sie einen Augenschutz, tragen Sie einen Schutzhelm, tragen Sie Schutzhandschuhe, tragen Sie festes, rutschfestes Schuhwerk.
Seite 34: Einrichtung
Einrichtung Einbau des Schwerts und der Sägekette GEFAHR Berühren der Kettensägenzähne des Hochentasters kann zu schweren Verletzungen führen. • Nehmen Sie das Akkupack heraus, bevor Sie Einstell- oder Wartungsarbeiten am Hochentaster durchführen. • Tragen Sie bei Einstell- oder Wartungsarbeiten am Hochentaster immer Schutzhandschuhe. Legen Sie den Hochentaster auf eine ebene Fläche und setzen Sie den Akkupack nicht ein.
Seite 35: Zusammenbau Des Hochentasters
Zusammenbau des Hochentasters Klappen Sie die Teile des Holms aus (Bild g374227 Bild 4 1. Holmabschnitt mit Griffen 3. Holmabschnitt mit Säge 2. Mittlerer Holmabschnitt Richten Sie den Verriegelungsknopf am mittleren Holmabschnitt auf das Langloch am Ende des Holmabschnitt mit Griffen aus und schieben Sie die beiden Holmabschnitte zusammen (Bild Hinweis: Der Verriegelungsknopf klickt in das Loch ein, wenn beide Holmabschnitte verbunden sind.
Seite 36: Nachfüllen Von Schwert- Und Kettenöl Für Den Hochentaster
g374228 Bild 5 Nachfüllen von Schwert- und Kettenöl für den Hochentaster Wichtig: Verwenden Sie nur Stangen- und Kettenöl (separat erhältlich). Befüllen Sie den Hochentaster vor der ersten Verwendung mit Schwert- und Kettenöl; siehe Prüfen des Ölstands und Auffüllen mit Stangen- und Kettenöl (Seite 18).
Seite 37: Anlegen Des Tragegurts
Anlegen des Tragegurts Produktübersicht Verbinden Sie den Metallhaken am Schultergurt mit dem Gurtband am Holm des Hochentasters (Bild g374229 Bild 6 g374230 1. Gurt-Einstellvorrichtung 3. Gurtband Bild 8 2. Metallhaken 4. Schultergurt 1. Tastenverriegelung 6. Knopf der Schwertabdeckung 2. Abzugssperre 7.
Seite 38: Technische Daten
Technische Daten Modell 51847T Schwertlänge (mit 88619 25,4 cm und 88621 ausgestattet) Kettenabstand (mit 88619 0,127 cm und 88621 ausgestattet) Kettenneigung (mit 88619 ¼" und 88621 ausgestattet) Kettenlänge (mit 88619 und 58 Glieder 88621 ausgestattet) Nennspannung 60 V DC maximal, 54 V DC Nennbetrieb Gewicht (ohne Akku) 4,1 kg...
Seite 39: Betrieb
Betrieb Legen Sie den Hochentaster auf eine ebene Fläche. Fluchten Sie das Loch im Akkupack mit der Vor der Verwendung des Zunge im Griffgehäuse aus (Bild 10). Hochentasters Führen Sie folgende Schritte vor Verwendung des Hochentasters aus: • Prüfen Sie die Kettenspannung; siehe Einstellen der Kettenspannung (Seite 19).
Seite 40: Arbeiten Mit Dem Hochentaster
Arbeiten mit dem Hochentaster WARNUNG: Die unsachgemäße Verwendung des Hochentasters kann zu schweren Verletzungen oder zum Tod führen. g318677 Lesen und befolgen Sie alle Bild 11 Verwendungsanweisungen, um mögliche 1. Rückschlagbereich 2. Nase Verletzungen zu vermeiden. (Nase, Oberseite des Sägeschwerts) WARNUNG: Fassen Sie den Hochentaster mit beiden Händen.
Seite 41: Zurückschneiden Eines Baums
Zurückschneiden eines Baums WARNUNG: Wenn Sie höhere Äste eines freistehenden Baums schneiden, können Sie ggf. in eine instabile Position kommen, die für Sie gefährlich ist, während Sie einen Hochentaster handhaben. Dies kann zu schweren oder ggf. tödlichen Verletzungen g374233 Bild 12 für Sie und Unbeteiligte führen.
Seite 42: Herausnehmen Des Akkupacks
g316577 Bild 13 1. Erste Entlastungsunter- 3. Endgültiger Schnitt schnitt zur Entfernung des Aststumpfs 2. Zweiter durchgehender 4. Astkragen (wo der Stamm Schnitt in den Aststumpf übergeht) Herausnehmen des Akkupacks Legen Sie den Hochentaster auf eine ebene Fläche. Drücken Sie auf den Verriegelungsknopf und nehmen Sie den Akkupack vom Holm.
Seite 43: Wartung
Wartung Empfohlener Wartungsplan Wartungsintervall Wartungsmaßnahmen • Prüfen Sie den Ölstand und füllen Sie ggf. Stangen- und Kettenöl auf. • Kontrollieren Sie, dass Öl zur Sägekette fließt. • Prüfen Sie die Kettenspannung und stellen Sie sie ggf. ein. Bei jeder Verwendung •...
Seite 44: Kontrolle Des Durchflusses Des Schwert- Und Kettenöls
Kontrolle des Durchflusses Einstellen der Kettenspannung des Schwert- und Kettenöls Wartungsintervall: Bei jeder Verwendung oder Wartungsintervall: Bei jeder Verwendung oder täglich täglich Bereiten Sie den Einsatz des Hochentasters vor; Nach jedem Batterieentladung siehe Vor der Verwendung des Hochentasters Stellen Sie sicher, dass die Kette richtig gespannt ist. (Seite 14).
Seite 45 Legen Sie den Hochentaster auf eine ebene Fläche und nehmen Sie das Akkupack heraus; siehe Herausnehmen des Akkupacks (Seite 17). Lassen Sie die Kettensäge abkühlen. Wichtig: Spannen Sie keine heiße Sägekette nach; sie kann sich beim Abkühlen zusammenziehen, was zu einer übermäßigen Spannung der Sägekette führt.
Seite 46: Warten Des Sägeschwerts, Sägekette Und Des Antriebsrads
Warten des Sägeschwerts, Säubern Sie den Bereich unter der Seitenabdeckung von jeglichem Schmutz. Sägekette und des Prüfen Sie das Antriebskettenrad und tauschen Antriebsrads Sie es aus, wenn es stark abgenutzt oder beschädigt ist. Wenden Sie sich hierzu an Ihre autorisierte Vertragswerkstatt. Jährlich oder vor der Einlagerung Prüfen Sie den Ölaustritt (Bild...
Seite 47: Einbau Des Sägeschwerts Und Der Sägekette
Einbau des Sägeschwerts Schärfen der Kette und der Sägekette Jährlich oder vor der Einlagerung Eine scharfe Sägekette sorgt für eine bessere Schneidleistung und eine längere Akkulebensdauer. GEFAHR Berühren der Kettensägenzähne des Die Sägekette muss geschärft oder ersetzt werden, wenn sie mit übermäßiger Kraft auf das Holz gedrückt Hochentasters kann zu schweren werden muss, oder wenn sie Sägemehl statt voller Verletzungen führen.
Seite 48: Einlagerung
Einlagerung Wichtig: Lagern Sie die Maschine, den Akkupack und das Ladegerät nur bei Temperaturen im angemessenen Bereich; siehe Technische Daten (Seite 13). Wichtig: Wenn Sie den Akkupack für die Nebensaison aufbewahren, laden Sie ihn soweit auf, bis 2 oder 3 LED-Anzeigebalken auf dem Akku grün leuchten.
Seite 49: Fehlersuche Und -Behebung
Fehlersuche und -behebung Führen Sie nur die in dieser Anleitung beschriebenen Schritte aus. Alle weiteren Prüfungen, Wartungsarbeiten und Reparaturen müssen von einem offiziellen Kundendienstzentrum oder einem ähnlich qualifizierten Fachmann ausgeführt werden, wenn Sie das Problem nicht selbst beheben können. Problem Mögliche Ursache Behebungsmaßnahme Der Hochentaster läuft nicht oder läuft...
Seite 50 Speicherung Ihrer persönlichen Daten Toro wird Ihre persönlichen Daten so lange aufbewahren, wie es für die oben genannten Zwecke relevant ist und in Übereinstimmung mit den gesetzlichen Bestimmungen. Für weitere Informationen über die geltenden Aufbewahrungsfristen wenden Sie sich bitte an legal@toro.com.
