Montage

De geleider en ketting monteren

GEVAAR
Het aanraken van de tanden van de hoogsnoeier kan leiden tot ernstig lichamelijk letsel.
• Verwijder de accu voordat u de hoogsnoeier onderhoudt of instelt.
• Draag altijd handschoenen bij het instellen of onderhouden van de hoogsnoeier.
1. Plaats de hoogsnoeier op een vlak oppervlak en monteer het accupack niet.
2. Verwijder het zijdeksel; draai de bladbeschermerknop linksom tot de knop is verwijderd en verwijder
dan het zijdeksel
1. Bladbeschermerknop
2. Zijdeksel
3. Ketting
4. Sleuf voor stelbout van ketting
3. Plaats de ketting rond het tandwiel aan de voorkant van de kettinggeleider, zodat de snijkanten van
de kettingtanden aan de bovenkant van de kettinggeleider naar voren wijzen zoals aangegeven in de
tekening onder het zijdeksel van de hoogsnoeier.
4. Blijf de ketting rond de kettinggeleider plaatsen en plaats de ketting in de groef van de kettinggeleider.
5. Plaats de open lus van de ketting (de kant die niet op de kettinggeleider ligt) rond het aandrijftandwiel
op de hoogsnoeier
Belangrijk:
Zorg ervoor dat de stelbout van de ketting in de sleuf voor de stelbout van de ketting
op de kettinggeleider wordt gebracht
Misschien moet u de kettingspanschroef draaien om de bout in de sleuf op de kettinggeleider te
brengen (Figuur
6. Plaats het zijdeksel en de bladbeschermerknop en maak het zijdeksel vast door de knop rechtsom
te draaien.
7. Stel de kettingspanning in, zie
(Figuur 3).
5. Sleuf van kettinggeleider
6. Kettinggeleider
7. Aandrijftandwiel
8. Bout van kettinggeleider
(Figuur 3).
18).
Instellen van de kettingspanning (bladz.

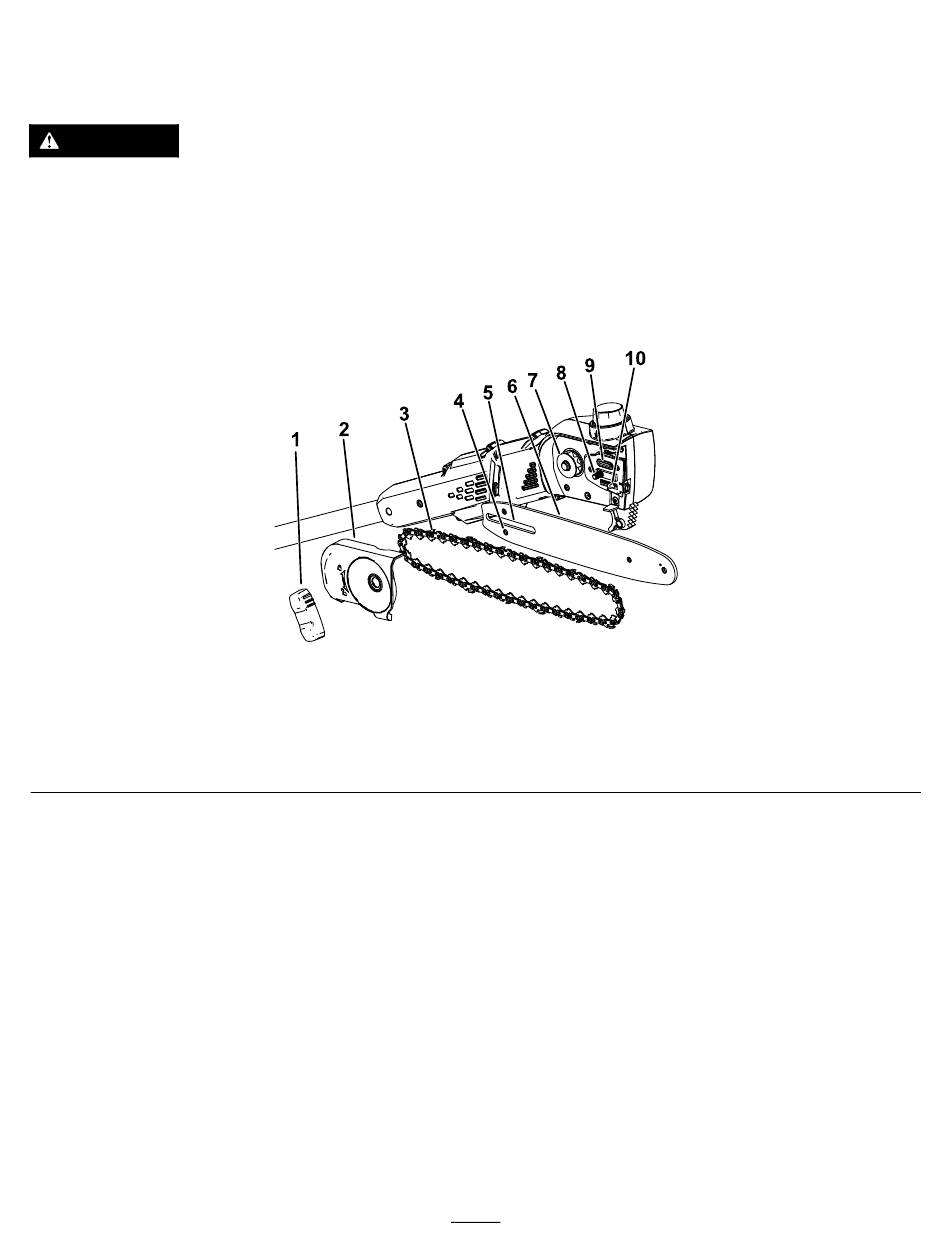

Figuur 3
(Figuur 3).
9
9. Oliepoort
10. Stelbout van ketting
18).
g374226
