2.9 Prévention des dysfonctionnements
▶
Veillez à ce que le boîtier de gestion ne se trouve pas
derrière des meubles, des rideaux ou d'autres objets.
▶
Si le boîtier de gestion se trouve dans la pièce de séjour,
ouvrez les vannes thermostatiques de radiateur à fond
dans le séjour.

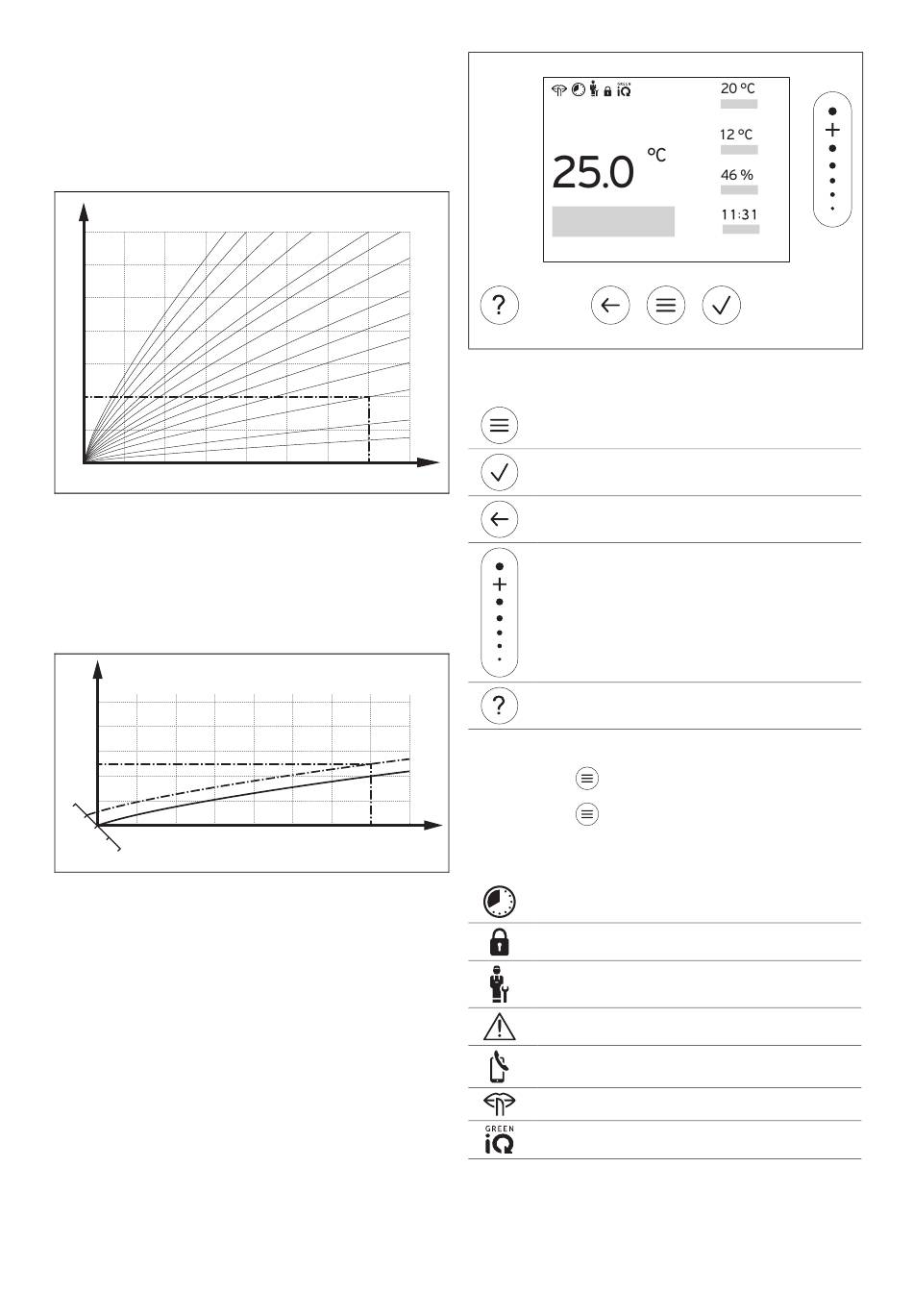

2.10 Réglage de la courbe de chauffage
B
4
90
80
70
60
50
40
30
20
15 10 5
A Température extérieure
en °C
La figure illustre les courbes de chauffage possibles (de 0,1
à 4,0) pour une température ambiante de consigne de 20 °C.
Si la courbe de chauffe 0.4 est sélectionnée, par exemple, la
température de départ est réglée sur 40 °C lorsque la tempé-
rature extérieure est de -15 °C.
B
70
60
50
40
30
22
15 10 5
20
C D
18
A Température extérieure
en °C
B Température de départ
de consigne en °C
Si la courbe de chauffage sélectionnée est la courbe 0,4 et
que la température ambiante de consigne est de 21 °C, la
courbe de chauffage se décale comme représenté sur l'illus-
tration. La courbe de chauffe se déplace selon un axe de 45°
en fonction de la valeur de la température ambiante désirée.
À une température extérieure de -15 °C, la régulation fait en
sorte que la température de départ soit de 45 °C.
58
3.5 3 2.5 2 1.8
0 -5 -10 -15 -20
B Température de départ
de consigne en °C
0 -5 -10 -15 -20
C Température ambiante
de consigne en °C
D Axe a
2.11 Écran, interface utilisateur et symboles
1.5
1.2
1.0
0.8
0.6
2.11.1 Éléments de commande
0.4
–
Accéder au menu
0.2
–
Retour au menu principal
0.1
–
Validation/modification de la sélection
A
–
Enregistrement des valeurs de réglage
–
Retour au niveau précédent
–
Annulation de la saisie
–
Navigation dans la structure des menus
–
Diminuer ou augmenter la valeur de réglage
–
Accès aux différents chiffres/lettres
–
Accès à l'aide
–
Activation de l'assistant de programmation
Les éléments actifs de l'interface utilisateur sont en vert.
0.4
1 x pression sur
2 x pression sur
A
2.11.2 Symboles
Chauffage programmé activé
Verrouillage des touches activé
maintenance required
Défauts dans l'installation de chauffage
Contacter un professionnel qualifié
Mode silencieux activé
Mode de chauffage à efficacité énergétique maximale
activé
Notice d'utilisation et d'installation 0020287842_02
: accès à l'affichage de base.
: accès au menu.
