4
L
N
Supply
ENGLISH

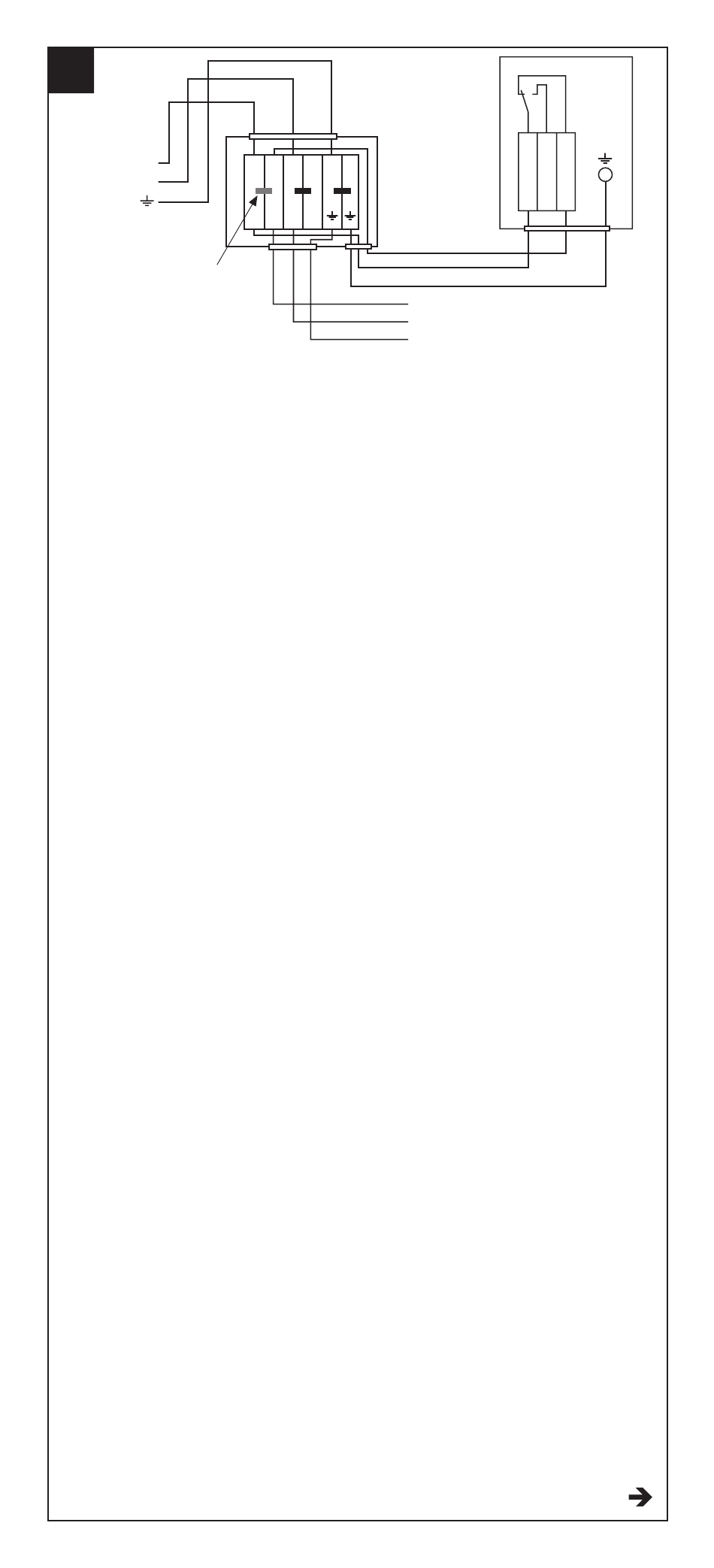

Cable connections
1. Supply cable gland
2. NOTE: Live link must be removed
by installer
3. Supply cable gland
4. nVent RAYCHEM cable gland
5. RAYSTAT-EX-02
6. Junction box
7. Connection kit
WARNING: Cable glands supplied by
others must meet the requirements
for the hazardous area and cable
construction applicable. Failure
to remove any links between live
terminals (terminal L above) in
the junction box will result in loss
of control.
DEUTSCH
Elektrischer Anschluß
1. Kabelverschraubung
2. ACHTUNG: Brücke zwischen den
L-Klemmen entfernen
3. Kabelverschraubung
4. nVent RAYCHEM-Verschraubung
5. RAYSTAT-EX-02
6. Anschlußkasten
7. Anschlußgarnitur
ACHTUNG: Kabelverschraubungen
von anderen Herstellern müssen
für den Ex-Bereich zugelassen und
für das Kabel geeignet sein. Falls
die Brücke zwischen den beiden
L-Klemmen nicht entfernt wird,
funktioniert die Thermostat schaltung
nicht.
FRANÇAIS
Connexions
1. Presse-étoupe du câble
d'alimentation
2. REMARQUE : Le strap reliant les
bornes de phase doit être enlevé
par l'installateur
3. Presse-étoupe du câble
d'alimentation
|
12
nVent.com/RAYCHEM
1
L
L
N
N
3
7
2
6
Heating cable conductor
Heating cable conductor
Heating cable braid
4. Presse-étoupe nVent RAYCHEM
5. Thermostat RAYSTAT-EX-02
6. Boîte de jonction
7. Kit de raccordement du ruban
chauffant
AVERTISSEMENT: Les presse-étoupe
de fourniture autre que
nVent RAYCHEM doivent être
conformes aux exigences relatives
à la zone explosible et aux câbles
utilisés. Vérifier que les straps
éventuellement présents entre les
bornes de phase (repère 1 du schéma
ci-dessus) dans la boîte de jonction
ont été retirés, sinon le thermostat ne
contrôle rien.
РУССКИЙ
Соединения кабеля
1. Кабельный ввод кабеля питания
2. Примечание. Перемычка
под напряжением должна
демонтироваться монтажником.
3. Кабельный ввод кабеля питания
4. Кабельный ввод nVent RAYCHEM
5. RAYSTAT-EX-02
6. Соединительная коробка
7. Набор для подсоединения
ВНИМАНИЕ!: Кабельные
вводы других поставщиков
должны соответствовать
требованиям взрывоопасной
зоны и фактической конструкции
кабеля. Если не удалить какие-либо
промежуточные перемычки между
клеммами под напряжением
(вышеуказанная клемма L)
в соединительной коробке,
это приведет к выходу из-под
контроля.
PORTUGUÊS
Conexões dos cabos
1. Prensa-cabo da alimentação
2. NOTA: A ligação sob tensão deve
ser removida pelo instalador
3. Prensa-cabo da alimentação
4. Prensa-cabo nVent RAYCHEM
5
C NO NC
4
