3
6 0
6 0
D
ENGLISH
Bulb and capillary installation
continued

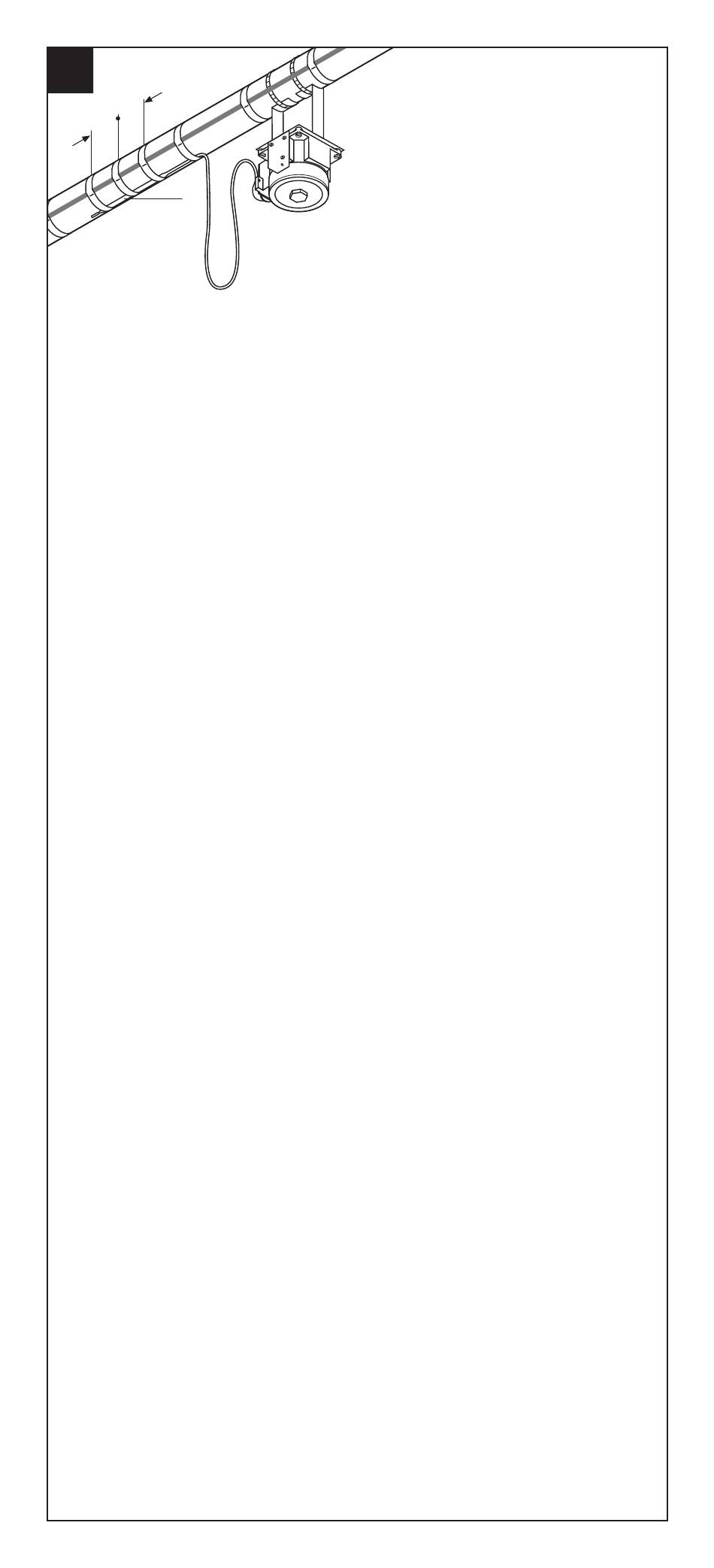

Attachment of bulb
fix bulb firmly on pipe surface with
heating cable fixing tape in three
places (D)
fix bulb parallel to pipe (D)
route capillary to avoid damage
in use.
Fix to pipe with tape where
appropriate.
WARNING: Do not bend bulb, keep it
straight at all times.
DEUTSCH
Sensor-Montage Fortsetzung
Für zuverlässige Funktion:
Sensor fest montieren und mit
Klebeband an drei Stellen
fixieren (D)
Sensor parallel zur Rohrleitung
verlegen (D)
Kapillarrohr aufrollen und mechanisch
geschützt mit Klebeband fixieren.
ACHTUNG: Sensor nicht knicken, nur
gestreckt verlegen.
FRANÇAIS
Fixation de la sonde
fixer solidement la sonde en trois
endroits sur le tuyau au moyen de
ruban adhésif pour fixation de ruban
chauffant (D)
disposer la sonde parallèlement au
tuyau (D)
étudier le cheminement du capillaire
de façon à éviter tout dommage lors
du fonctionnement.
Le cas échéant, le fixer au tuyau à
l'aide de ruban adhésif
AVERTISSEMENT: Ne pas plier
la sonde, celle-ci devant toujours
rester droite
Dimensions in mm
Размеры, мм
РУССКИЙ
Установка датчика и капиллярной
трубки (продолжение)
Крепление датчика
крепко прикрепите датчик на
поверхность трубы с помощью
крепежной ленты для греющего
кабеля в трех местах (D);
датчик должен крепиться
параллельно трубе (D);
проложите капиллярную трубку
во избежание повреждения в ходе
эксплуатации.
Зафиксируйте на трубе лентой по
мере необходимости.
ВНИМАНИЕ!: Не сгибайте датчик, он
всегда должен оставаться прямым.
PORTUGUÊS
Instalação do bulbo e do capilar
continuação
Fixação do bulbo
fixe o bulbo com firmeza na superfície
do tubo com a fita de fixação da
unidade de elemento aquecedor em
três lugares (D)
fixe o bulbo paralelo ao tubo (D)
oriente o capilar para evitar danos
no uso.
Fixe no tubo com fita adesiva onde
apropriado.
AVISO: Não dobre o bulbo,
mantenha-o sempre reto.
nVent.com/RAYCHEM
|
11
