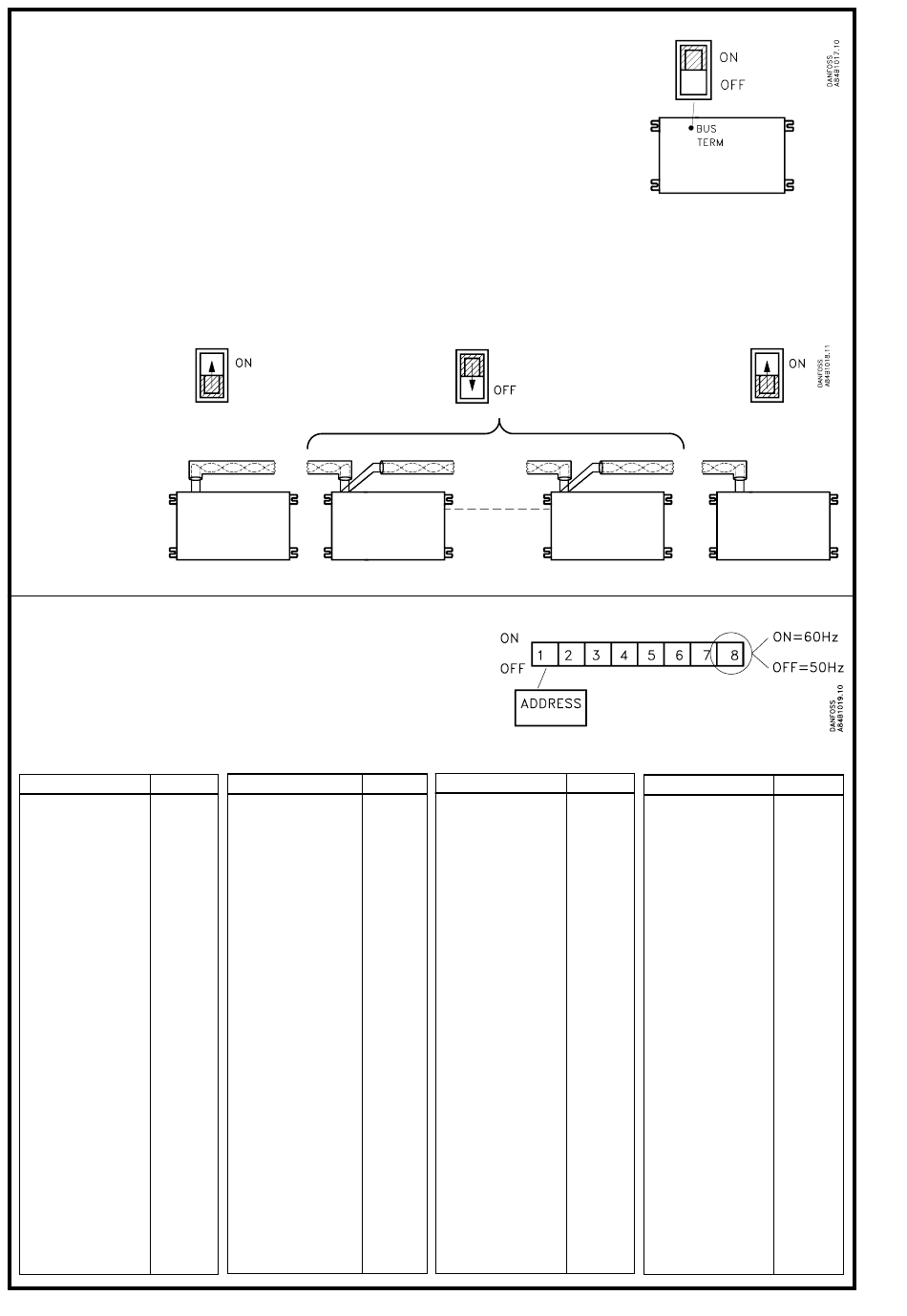

Indstilling af BUSTERM
Setting of BUSTERM
Einstellung des BUSTERM
Réglage de BUSTERM (bouclage du câble)
På apparater, der viderefører datasignalet, sættes omskifteren i stilling OFF.
På øvrige apparater i stilling ON.
On units transferring the data signal the changeover switch must be set in position OFF.
On other units in position ON.
Bei Reglern, die das Datensignal weitergeben, wird der Umschalter auf Position OFF
gestellt. An den übrigen Reglern auf Position ON (am Ende des Ringleitung).
Sur les appareils qui doivent transmettre le signal, mettre ce sélecteur en position OFF,
sur les autres en ON.
Indstilling af adresse og netfrekvens
Setting of address and supply frequency
Einstellen der Adresse und der Netzfrequenz.
Réglage de l'adresse et de la fréquence d'alimentation.
"1" = ON, "0" = OFF
1 2 3 4 5 6 7
No.
1 0 0 0 0 0 0
0 1 0 0 0 0 0
1 1 0 0 0 0 0
0 0 1 0 0 0 0
1 0 1 0 0 0 0
0 1 1 0 0 0 0
1 1 1 0 0 0 0
0 0 0 1 0 0 0
1 0 0 1 0 0 0
0 1 0 1 0 0 0
10
1 1 0 1 0 0 0
11
0 0 1 1 0 0 0
12
1 0 1 1 0 0 0
13
0 1 1 1 0 0 0
14
1 1 1 1 0 0 0
15
0 0 0 0 1 0 0
16
1 0 0 0 1 0 0
17
0 1 0 0 1 0 0
18
1 1 0 0 1 0 0
19
0 0 1 0 1 0 0
20
1 0 1 0 1 0 0
21
0 1 1 0 1 0 0
22
1 1 1 0 1 0 0
23
0 0 0 1 1 0 0
24
1 0 0 1 1 0 0
25
0 1 0 1 1 0 0
26
1 1 0 1 1 0 0
27
0 0 1 1 1 0 0
28
1 0 1 1 1 0 0
29
0 1 1 1 1 0 0
30
6
1 2 3 4 5 6 7
1 1 1 1 1 0 0
1
0 0 0 0 0 1 0
2
1 0 0 0 0 1 0
3
0 1 0 0 0 1 0
4
1 1 0 0 0 1 0
5
6
0 0 1 0 0 1 0
1 0 1 0 0 1 0
7
0 1 1 0 0 1 0
8
9
1 1 1 0 0 1 0
0 0 0 1 0 1 0
1 0 0 1 0 1 0
0 1 0 1 0 1 0
1 1 0 1 0 1 0
0 0 1 1 0 1 0
1 0 1 1 0 1 0
0 1 1 1 0 1 0
1 1 1 1 0 1 0
0 0 0 0 1 1 0
1 0 0 0 1 1 0
0 1 0 0 1 1 0
1 1 0 0 1 1 0
0 0 1 0 1 1 0
1 0 1 0 1 1 0
0 1 1 0 1 1 0
1 1 1 0 1 1 0
0 0 0 1 1 1 0
1 0 0 1 1 1 0
0 1 0 1 1 1 0
1 1 0 1 1 1 0
0 0 1 1 1 1 0
Instructions RI.1N.C3.52 © Danfoss 05/2001
No.
1 2 3 4 5 6 7
31
1 0 1 1 1 1 0
32
0 1 1 1 1 1 0
1 1 1 1 1 1 0
33
34
0 0 0 0 0 0 1
35
1 0 0 0 0 0 1
0 1 0 0 0 0 1
36
37
1 1 0 0 0 0 1
38
0 0 1 0 0 0 1
1 0 1 0 0 0 1
39
40
0 1 1 0 0 0 1
41
1 1 1 0 0 0 1
0 0 0 1 0 0 1
42
43
1 0 0 1 0 0 1
44
0 1 0 1 0 0 1
1 1 0 1 0 0 1
45
46
0 0 1 1 0 0 1
47
1 0 1 1 0 0 1
0 1 1 1 0 0 1
48
49
1 1 1 1 0 0 1
50
0 0 0 0 1 0 1
1 0 0 0 1 0 1
51
52
0 1 0 0 1 0 1
53
1 1 0 0 1 0 1
0 0 1 0 1 0 1
54
55
1 0 1 0 1 0 1
56
0 1 1 0 1 0 1
1 1 1 0 1 0 1
57
58
0 0 0 1 1 0 1
59
1 0 0 1 1 0 1
0 1 0 1 1 0 1
60
No.
1 2 3 4 5 6 7
61
1 1 0 1 1 0 1
62
0 0 1 1 1 0 1
63
1 0 1 1 1 0 1
64
0 1 1 1 1 0 1
65
1 1 1 1 1 0 1
66
0 0 0 0 0 1 1
67
1 0 0 0 0 1 1
68
0 1 0 0 0 1 1
69
1 1 0 0 0 1 1
70
0 0 1 0 0 1 1
71
1 0 1 0 0 1 1
72
0 1 1 0 0 1 1
73
1 1 1 0 0 1 1
74
0 0 0 1 0 1 1
75
1 0 0 1 0 1 1
76
0 1 0 1 0 1 1
77
1 1 0 1 0 1 1
78
0 0 1 1 0 1 1
79
1 0 1 1 0 1 1
80
0 1 1 1 0 1 1
81
1 1 1 1 0 1 1
82
0 0 0 0 1 1 1
83
1 0 0 0 1 1 1
84
0 1 0 0 1 1 1
85
1 1 0 0 1 1 1
86
0 0 1 0 1 1 1
87
1 0 1 0 1 1 1
88
0 1 1 0 1 1 1
89
1 1 1 0 1 1 1
90
0 0 0 1 1 1 1
No.
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
AKC 24A
