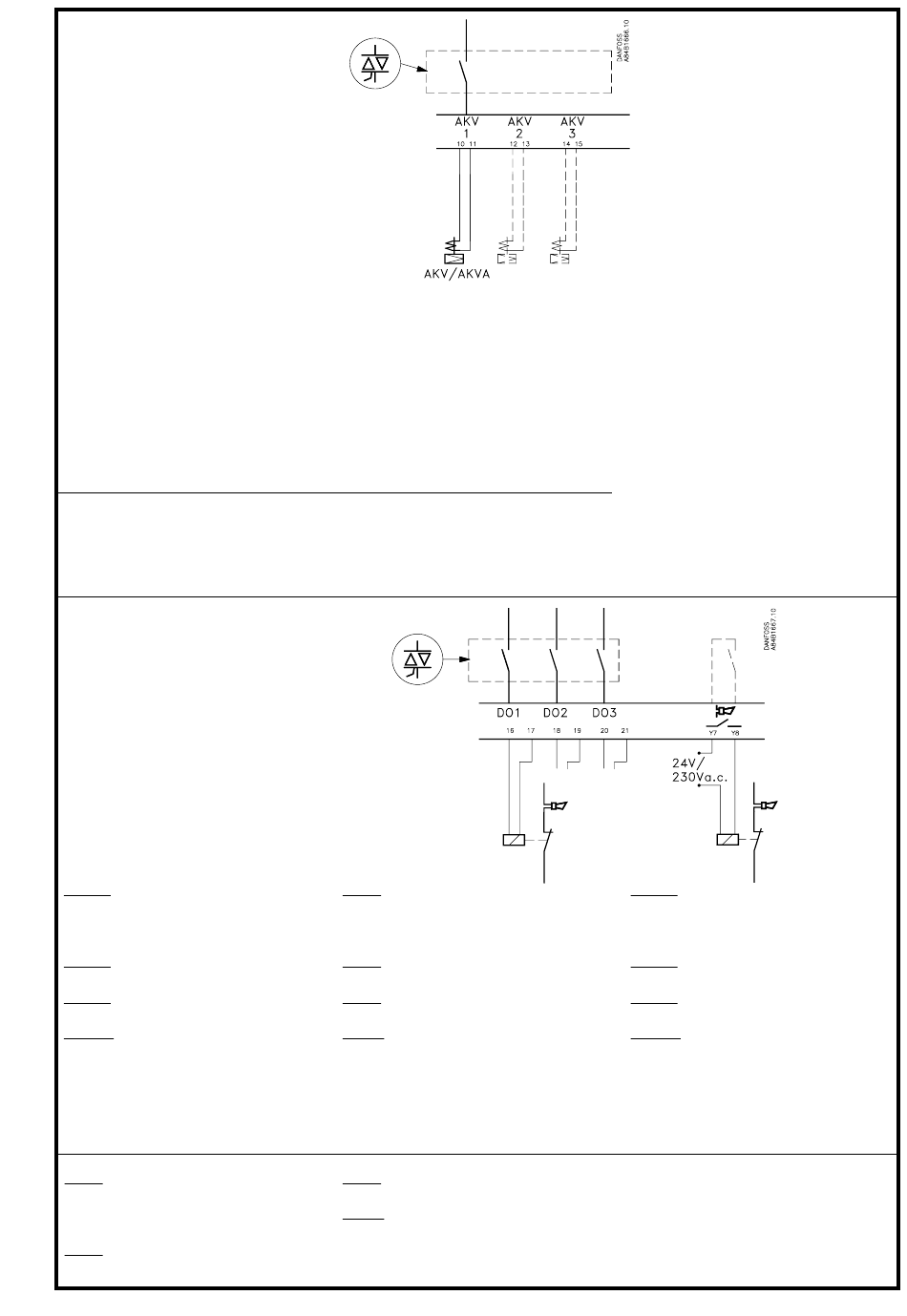

Ekspansionsventil
Expansion valve
Expansionsventil
Détendeur
Der kan monteres én, to eller tre
ventiler alt efter kapacitetsbehovet
(åbningspunktet for næste ventil vil
være 1/3 periodetid forskudt).
Advarsel!
Kortslutning af en udgang medfører
øjeblikkelig ødelæggelse af udgangen
(triacen).
On peut installer une, deux ou trois
vannes selon le besoin en capacité (le
point d'ouverture de la prochaine
vanne est décalé d'un tiers de
période).
Alarmer
Alarms
Alarme
Alarmes
16 - 17
Alarmgrænse for højt niveau
Ved normaldrift (ingen alarm) er der
spænding på udgangen
18 - 19
Alarmgrænse for højt niveau
20 - 21
Alarmgrænse for lavt niveau
Y7 - Y8
Alarmrelæ
Advarsel!
Kortslutning af en udgang medfører
øjeblikkelig ødelæggelse af udgangen
(triacen).
16-17
Seuil d'alarme maximum. En
fonctionnement normal (pas d'alarme),
cette sortie est alimentée.
18-19
Seuil d'alarme maximum
AKC 24A
!! 24 V~
One, two or three valves can be mounted
according to the required capacity (the
opening point for the next valve will be
displaced by 1/3 period).
Warning!
Short circuit of an outlet causes
immediate damage of the outlet (triac).
Attention!
Le court-circuitage d'une sortie
aura pour effet immédiat la
détérioration de la sortie (triac).
!! 24 V~
16-17
Alarm limit for high level
During normal operation (no alarm)
there will be voltage on the output
18-19
Alarm limit for high level
20-21
Alarm limit for low level
Y7-Y8
Alarm relay
Warning!
Short circuit of an outlet causes
immediate damage of the outlet (triac).
20-21
Seuil d'alarme minimum
Y7-Y8
Relais d'alarme
Instructions RI.1N.C3.52 © Danfoss 05/2001
Coil = 24 V a.c. 12 W
Entsprechend dem Leistungsbedarf
können ein, zwei oder drei Ventile
montiert werden (der Öffnungspunkt
des nächsten Ventils ist um 1/3 der
Periodenzeit verschoben).
Warnung!
Kurzschluß eines Ausgangs verursacht
sofortige Zerstörung des Ausgangs
(Triac).
16 - 17
Alarmgrenze für max. Niveau.
Im Normalbetrieb (kein Alarm) liegt
Spannung am Ausgang.
18 - 19
Alarmgrenze für max. Niveau.
20 - 21
Alarmgrenze für min. Niveau.
Y7 - Y8
Alarmrelais
Warnung!
Kurzschluß eines Ausgangs
verursacht sofortige Zerstörung des
Ausgangs (Triac).
Attention!
Le court-circuitage d'une sortie
aura pour effet immédiat la
détérioration de la sortie (triac).
3
