39) SPEED fader
Mit diesem Fader kann man die Geschwindigkeit wie gewünscht einstellen.
40) AUDIO fader
Mit diesem Fader kann man die Empfindlichkeit des musikgesteuerten Mikrofons einstellen.
41) FADE fader
Mit diesem Fader kann man den FADE-TIME-Level einstellen.
42) MASTER fader
Mit diesem Fader kann man den gesamten Output des Mischpults proportional oder total verändern.

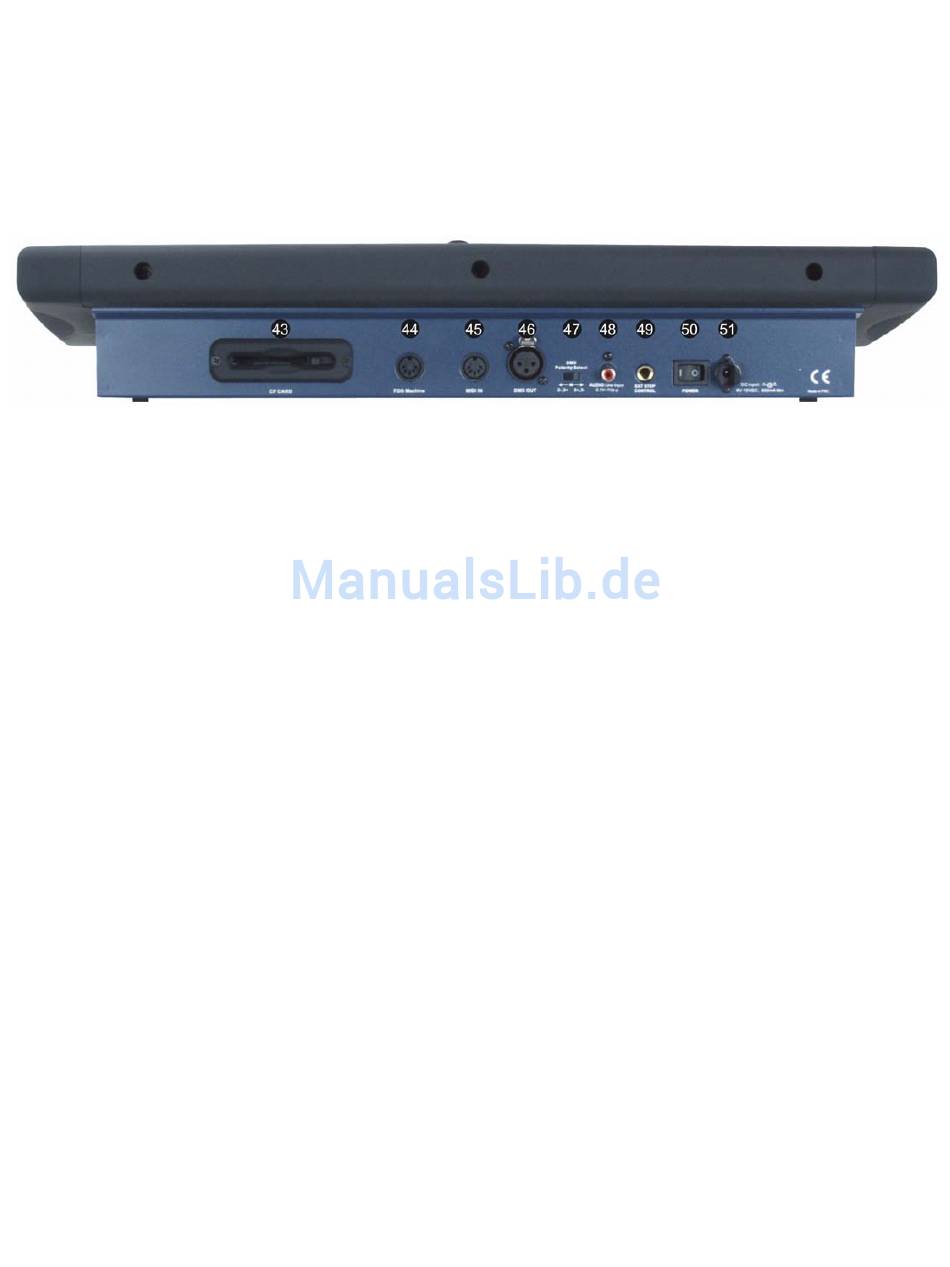

Schalttafel Rückseite
43) CF CARD socket
Dieser Schlitz ist zur Benutzung der CF-Karte.
44) FOG MACHINE INPUT
Anschluß für die Nebelmaschine.
45) MIDI IN
Zum Empfang von MIDI-Daten.
46) DMX OUT
Zum Versenden von DMX-Daten.
47) DMX polarity select
Zur Auswahl der DMX-Polarität (2-, 3+ / 2+, 3-).
48) AUDIO LINE INPUT
0.1V~1Vp-p
49) EXT STEP CONTROL INPUT
Eingang der externen Step-Control-Signale.
50) POWER ON / OFF
Ein-/Aus-Schalter.
51) DC INPUT
DC 9 ~15V , 500mA min.

Installation

Entfernen Sie jegliches Verpackungsmaterial. Schrauben Sie das Gerät in ein 19" Rack. Verbinden Sie alle
Kabel.
Trennen Sie immer das Gerät von der elektrischen Hauptstromversorgung, vor Reinigungs- und
Wartungsarbeiten.
Bei Beschädigungen, die durch Nichtbeachtung verursacht werden, erlischt der Garantieanspruch.

Aufstellung und Bedienung

Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. Die Betriebsspannung ist auf
der Rückseite des Gerätes angegeben.
Versuchen Sie nie, ein 120V Produkt an 230V anzuschliessen oder umgekehrt.
Abb. 3
