Hinweise Zur Dokumentation; Produktbeschreibung; Display Und Bedienelemente; Angezeigte Symbole - Vaillant ecoTEC exclusive VC 15CS/1-5 Betriebsanleitung

2 Hinweise zur
Dokumentation
▶
Beachten Sie unbedingt alle Betriebs-
anleitungen, die Komponenten der An-
lage beiliegen.
▶
Bewahren Sie diese Anleitung sowie
alle mitgeltenden Unterlagen zur weite-
ren Verwendung auf.
Diese Anleitung gilt ausschließlich für fol-
gende Produkte:
Produkt - Artikelnummer
VC 15CS/1-5 (N-AT)
VC 15CS/1-7 I (H‑AT)
VC 20CS/1-5 (N-AT)
VC 20CS/1-7 I (H‑AT)
VC 25CS/1-5 (N-AT)
VC 25CS/1-7 I (H‑AT)
VC 30CS/1-7 I (H‑AT)
VCW 26CS/1-5 (N-AT)
VCW 32CS/1-5 (N-AT)
VCW 36CF/1-7 I (H‑AT)

3 Produktbeschreibung

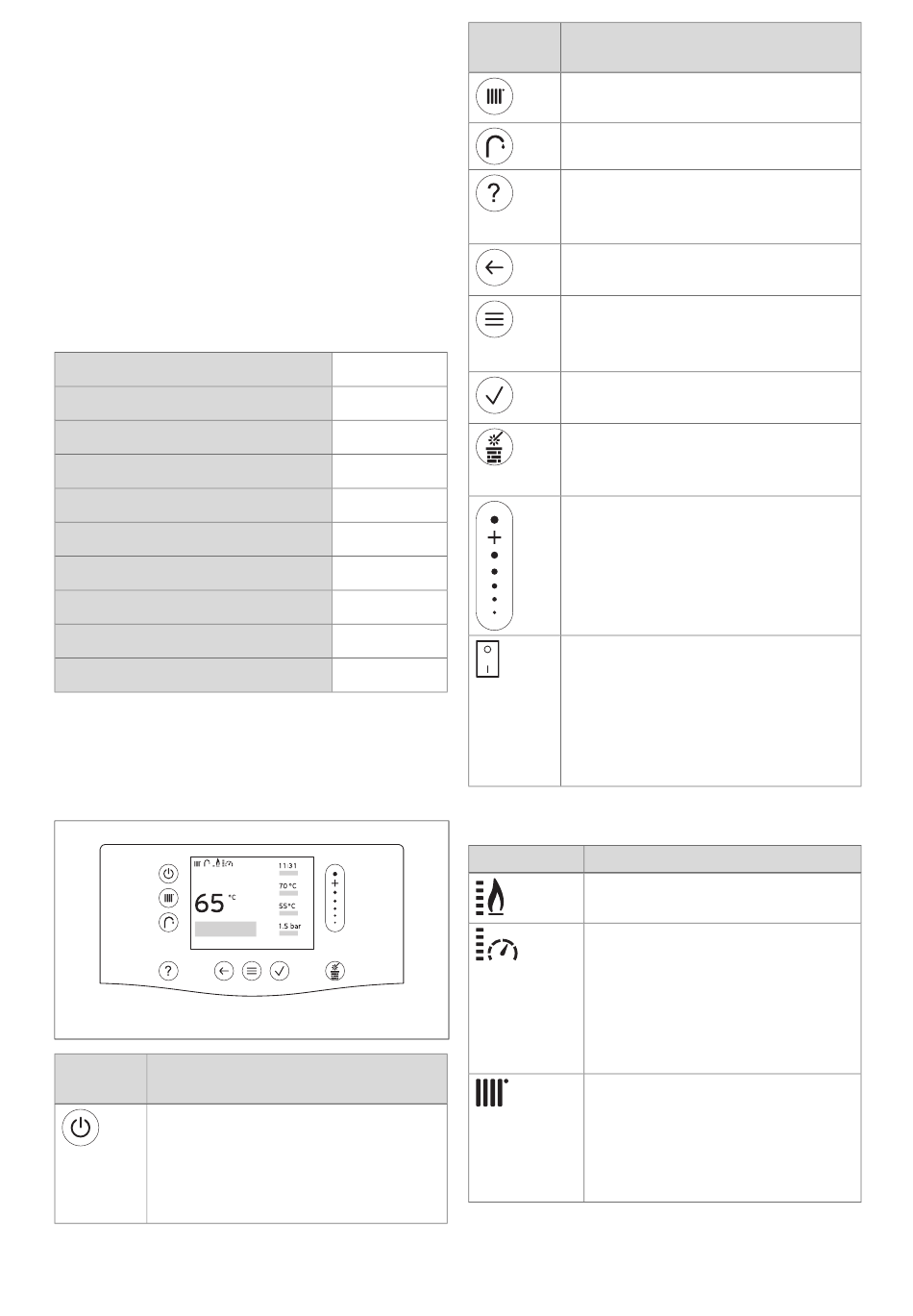

3.1 Display und Bedienelemente

Bedien- Funktion
element
– Standby-Betrieb aktivie-
ren/deaktivieren: weniger als 3
Sekunden drücken
– Entstörtaste: länger als 3 Se-
kunden drücken für Neustart
6
Bedien-
element
0010024625
0010024620
0010024626
0010024621
0010024627
0010024622
0010024623
0010024628
0010024629
0010024624

3.2 Angezeigte Symbole

Symbol
Funktion
Vorlauftemperatur bzw.
Wunschtemperatur einstellen
Warmwassertemperatur einstellen
– Hilfe aufrufen
– Zeitprogrammassistent aufrufen
(Reglermodul erforderlich)
– Eine Ebene zurück gehen
– Eingabe abbrechen
– Menü aufrufen
– Zurück zum Hauptmenü
– Grundanzeige aufrufen
– Auswahl/Änderung bestätigen
– Einstellwert speichern
Schornsteinfegermodus aufrufen
(Durchführung der Verbrennungs-
analyse)
– Durch Menüstruktur navigieren
– Einstellwert verringern oder
erhöhen
– Zu einzelnen Zahlen und Buch-
staben navigieren
Gerätehauptschalter
– Befindet sich auf der rechten
Seite unterhalb des Produkts.
– Schaltet das Produkt span-
nungsfrei, die Frostschutzfunk-
tion wird deaktiviert.
Bedeutung
Aktueller Brenner-Modulations-
grad (Anzeige in 5 Stufen).
Aktueller Anlagendruck (An-
zeige in 5 Stufen):
– Permanent an: Fülldruck im
zulässigen Bereich
– Blinkt: Fülldruck außerhalb
des zulässigen Bereichs
Heizbetrieb aktiviert:
– Permanent an: Brenner aus,
keine Wärmeanforderung
– Blinkt: Brenner an, Wärme-
anforderung vorhanden
Betriebsanleitung 0020282227_02
