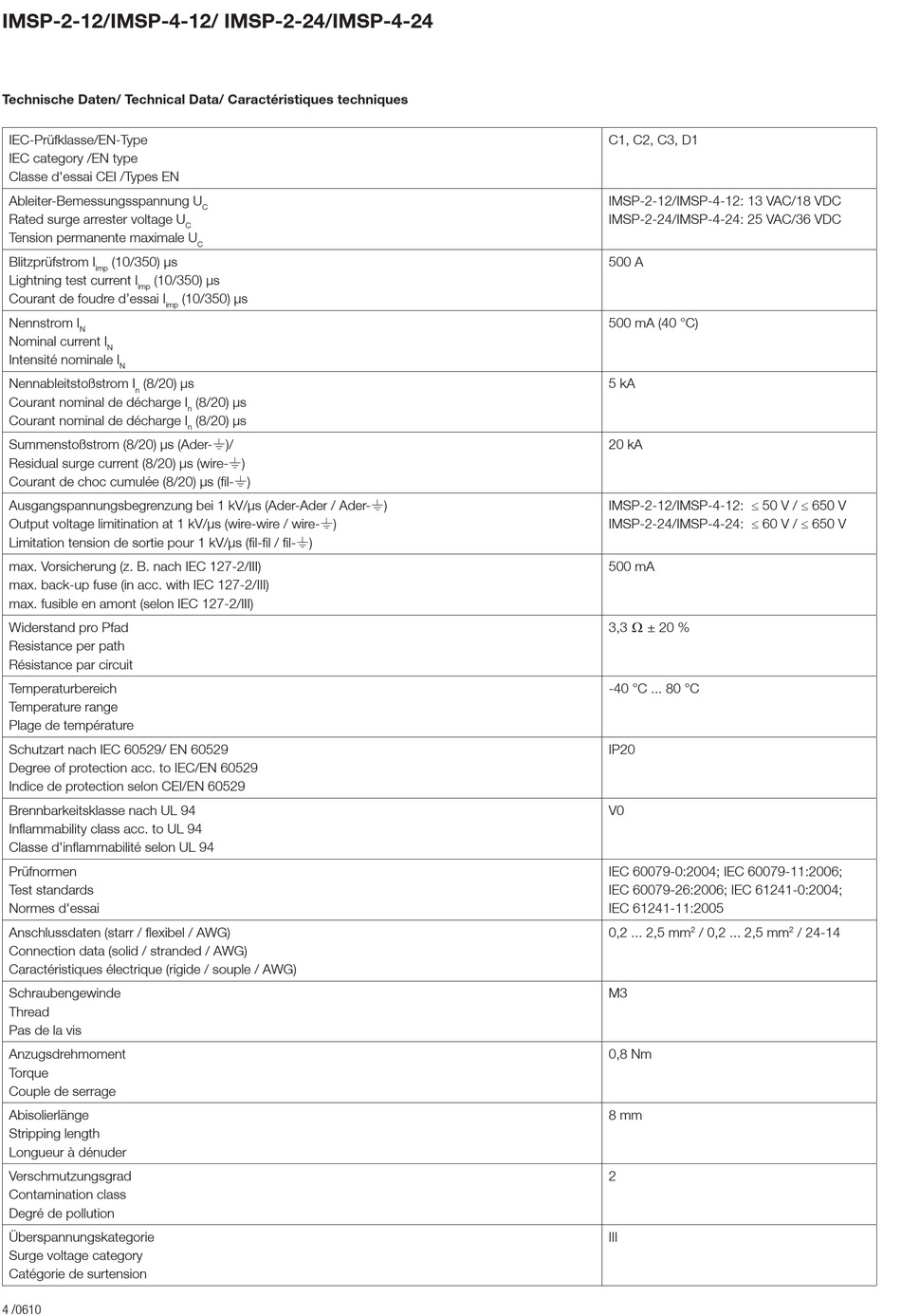

IMSP-2-12/IMSP-4-12/ IMSP-2-24/IMSP-4-24
Technische Daten/ Technical Data/ Caractéristiques techniques
IEC-Prüfklasse/EN-Type
IEC category /EN type
Classe d'essai CEI /Types EN
Ableiter-Bemessungsspannung U
Rated surge arrester voltage U
Tension permanente maximale U
Blitzprüfstrom I
(10/350) µs
imp
Lightning test current I
(10/350) µs
imp
Courant de foudre d'essai I
imp
Nennstrom I
N
Nominal current I
N
Intensité nominale I
N
Nennableitstoßstrom I
(8/20) µs
n
Courant nominal de décharge I
Courant nominal de décharge I
Summenstoßstrom (8/20) µs (Ader-º)/
Residual surge current (8/20) µs (wire-º)
Courant de choc cumulée (8/20) µs (fi l-º)
Ausgangspannungsbegrenzung bei 1 kV/µs (Ader-Ader / Ader-º)
Output voltage limitination at 1 kV/µs (wire-wire / wire-º)
Limitation tension de sortie pour 1 kV/µs (fi l-fi l / fi l-º)
max. Vorsicherung (z. B. nach IEC 127-2/III)
max. back-up fuse (in acc. with IEC 127-2/III)
max. fusible en amont (selon IEC 127-2/III)
Widerstand pro Pfad
Resistance per path
Résistance par circuit
Temperaturbereich
Temperature range
Plage de température
Schutzart nach IEC 60529/ EN 60529
Degree of protection acc. to IEC/EN 60529
Indice de protection selon CEI/EN 60529
Brennbarkeitsklasse nach UL 94
Infl ammability class acc. to UL 94
Classe d'infl ammabilité selon UL 94
Prüfnormen
Test standards
Normes d'essai
Anschlussdaten (starr / fl exibel / AWG)
Connection data (solid / stranded / AWG)
Caractéristiques électrique (rigide / souple / AWG)
Schraubengewinde
Thread
Pas de la vis
Anzugsdrehmoment
Torque
Couple de serrage
Abisolierlänge
Stripping length
Longueur à dénuder
Verschmutzungsgrad
Contamination class
Degré de pollution
Überspannungskategorie
Surge voltage category
Catégorie de surtension
4 /0610
C
C
C
(10/350) µs
(8/20) µs
n
(8/20) µs
n
C1, C2, C3, D1
IMSP-2-12/IMSP-4-12: 13 VAC/18 VDC
IMSP-2-24/IMSP-4-24: 25 VAC/36 VDC
500 A
500 mA (40 °C)
5 kA
20 kA
IMSP-2-12/IMSP-4-12: 50 V / 650 V
IMSP-2-24/IMSP-4-24: 60 V / 650 V
500 mA
3,3 ò ± 20 %
-40 °C ... 80 °C
IP20
V0
IEC 60079-0:2004; IEC 60079-11:2006;
IEC 60079-26:2006; IEC 61241-0:2004;
IEC 61241-11:2005
2
0,2 ... 2,5 mm
/ 0,2 ... 2,5 mm
M3
0,8 Nm
8 mm
2
III
2
/ 24-14
