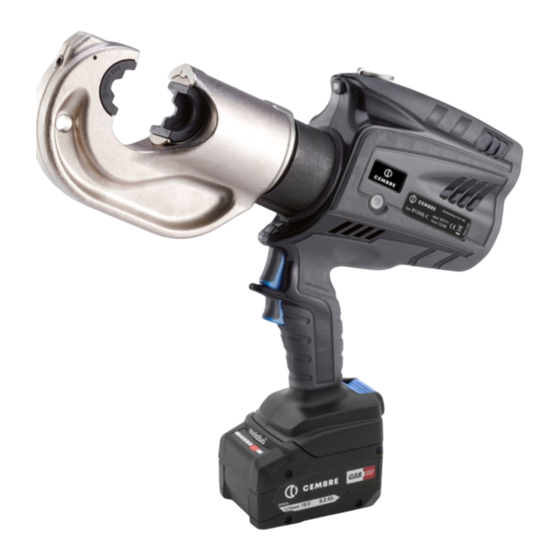

Cembre B1350L-C Bedienungsanleitung

Hydraulisches akku-presswerkzeug
Vorschau ausblenden Andere Handbücher für B1350L-C:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 21

Quicklinks

Diese Anleitung herunterladen
BATTERY OPERATED HYDRAULIC CRIMPING TOOL
HERRAMIENTA HIDRÁULICA DE CRIMPADO A BATERÍA
UTENSILE OLEODINAMICO DA COMPRESSIONE A BATTERIA
B1350L-C B1350L-CA B1350L-CE B1350L-CT
ENGLISH
OPERATION AND MAINTENANCE MANUAL ....................................5
FRANÇAIS
NOTICE D'UTILISATION ET ENTRETIEN ........................................... 13
DEUTSCH
BEDIENUNGSANLEITUNG ................................................................... 21
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ........................................... 29
ITALIANO
MANUALE D'USO E MANUTENZIONE ............................................. 37
1
PRESSE HYDRAULIQUE SUR BATTERIE
HYDRAULISCHES AKKU-PRESSWERKZEUG
