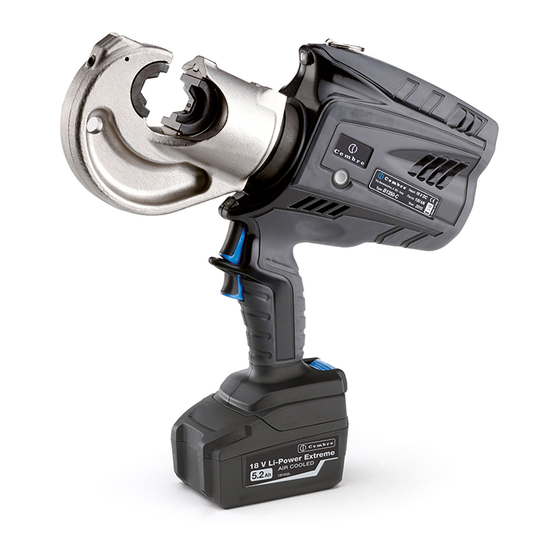

Cembre B1350-C Bedienungsanleitung
Hydraulisches akku-presswerkzeug
Vorschau ausblenden
Andere Handbücher für B1350-C:
- Bedienungsanleitung (48 Seiten) ,
- Bedienungsanleitung (49 Seiten) ,
- Bedienungsanleitung (72 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
BATTERY OPERATED HYDRAULIC CRIMPING TOOL
OUTIL HYDRAULIQUE DE SERTISSAGE SUR BATTERIE
HERRAMIENTA HIDRÁULICA DE CRIMPADO A BATERÍA
UTENSILE OLEODINAMICO DA COMPRESSIONE A BATTERIA
B1350-C B1350-CA B1350-CE B1350-CT
ENGLISH
OPERATION AND MAINTENANCE MANUAL ................................................. 5
FRANÇAIS
NOTICE D'UTILISATION ET ENTRETIEN .........................................................13
DEUTSCH
BEDIENUNGSANLEITUNG .................................................................................21
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO .........................................................29
ITALIANO
MANUALE D'USO E MANUTENZIONE ...........................................................37
1
HYDRAULISCHES AKKU-PRESSWERKZEUG
Inhaltsverzeichnis
Verwandte Anleitungen für Cembre B1350-C
Inhaltszusammenfassung für Cembre B1350-C
- Seite 1 BATTERY OPERATED HYDRAULIC CRIMPING TOOL OUTIL HYDRAULIQUE DE SERTISSAGE SUR BATTERIE HYDRAULISCHES AKKU-PRESSWERKZEUG HERRAMIENTA HIDRÁULICA DE CRIMPADO A BATERÍA UTENSILE OLEODINAMICO DA COMPRESSIONE A BATTERIA B1350-C B1350-CA B1350-CE B1350-CT ENGLISH OPERATION AND MAINTENANCE MANUAL ..........5 FRANÇAIS NOTICE D’UTILISATION ET ENTRETIEN ............13 DEUTSCH BEDIENUNGSANLEITUNG .................21...
- Seite 2 FIG. / BILD 1 FIG. / BILD 2 Battery Batterie Akku Batería Die set - Matrices - Batteria Presseinsätze - Matrici Connector Connecteur Kabelschuh Conector Connettore FIG. / BILD 3 FIG. / BILD 5 FIG. / BILD 4...
- Seite 3 FIG. / BILD 6 1 + 3 LED WORKLIGHT / ECLAIRAGE PAR LED / LED-BELEUCHTUNG / LUCES LED / ILLUMINAZIONE LED C-HEAD / TETE C / C-KOPF / CABEZA C / TESTA A C OPERATING BUTTON / GACHETTE DE COMMANDE / STARTKNOPF / BOTÓN DE ACCIONAMIENTO / PULSANTE DI AZIONAMENTO PRESSURE RELEASE BUTTON / GACHETTE DE DECOMPRESSION / DRUCKABLASSKNOPF / BOTÓN DESBLOQUEO PRESIÓN / PULSANTE DI SBLOCCO PRESSIONE...
- Seite 4 WARNING SYMBOLS - SYMBOLES D'AVERTISSEMENT - WARNSYMBOLE - SÍMBOLOS DE ADVERTENCIA - SIMBOLI DI AVVERTENZA Tool - Outil - Werkzeug - Herramienta - Utensile – Before using the tool, carefully read the instructions in this manual. – Avant d'utiliser cet outil, lire attentivement les instructions de cette notice. –...
-
Seite 21: Allgemeine Eigenschaften
1. ALLGEMEINE EIGENSCHAFTEN B1350-C B1350-CE B1350-CT B1350-CA Anwendungsbereich Geeignet zum Verpressen von Verbindern und Kabelschuhen bis zu einem Querschnitt von max. 400 mm (800 MCM) Nennpreßkraft kN (US sh. ton) 132 (14.84) Minimale Preßkraft kN (US sh. ton) 125,2 (14.07) -
Seite 22: Bedienungshinweise
HINWEISE Verwenden Sie das Akkuwerkzeug ausschließlich für den vom Hersteller vorgesehenen Anwendungszweck. Arbeiten Sie konzentriert und lassen Sie sich während des Einsatzes nicht ablenken. Neh- men Sie zur Arbeit eine sichere und standfeste Arbeitsposition ein! Vor Beginn der Arbeiten an elektrischen Anlagen ist sicherzustellen, dass sich keine span- nungsführenden Teile in unmittelbarer Nähe des Arbeitsbereiches befinden. -
Seite 23: Anmerkung
Drücken Sie für den Akkuaustausch auf die Entriegelung (7) (siehe Bild 1) und führen Sie den neuen Akku bis zum Einratsen ein. Auf dem Display werden die Betriebsparameter des Werkzeuges angezeigt. Sie können laut der Bedienungsanleitung Pkt. 2.7 persönliche Einstellungen vornehmen. Passenden Presseinsatz auswählen. -
Seite 24: Öffnen Der Presseinsätze
ANMERKUNG: Zum Anzeigen der aktuellen Kraft- oder = 125.2 kN = 125.2 kN Presswerte während der Arbeitszyklen stellen Sie bitte = 102.3 kN die entsprechenden Ansichten ein (siehe Pkt. 4). Wenn Sie = 692 bar = 692 bar den Startknopf vor der automatischen Abschaltung des = 565 bar Motors loslassen, zeigt das Display die zu diesem Zeitpunkt = 125.2 kN... -
Seite 25: Akkuladung
Drücken Sie niemals fest auf die kapazitive Taste. Es reicht aus, sie sanft mit einem Finger und mit bloßen Händen zu berühren. Der Steuerungsimpuls wird beim Loslassen gesendet. = 125.2 kN = 125.2 kN 2.8) Akkuladung = 102.3 kN Der Akku ist mit LED-Anzeigen ausgestattet, der jederzeit über die verbleibende Akkulaufzeit = 692 bar = 692 bar Auskunft gibt, indem man auf die Taste (P) (siehe Bild 5) drückt:... - Seite 26 Pm: Mindestdruck in psi. = 10037 psi Pp: Erreichter Momentandruck in psi. Pp = 7575 psi 3 SEC. Ladezustand des Akkus. BATTERY Anzahl der ausgeführten Zyklen. 1000 Anzahl der ausstehenden Zyklen bis zur normale Wartung. -29000 Cembre-Logo, Werkzeugtyp. B1350 Seriennummer des Werkzeuges. 13AB485...
-
Seite 27: Auswahlansichten
30001 Das Werkzeug funktioniert weiterhin, es wird aber empfohlen, es für eine Wartung an Cembre zu schicken (siehe Pkt. 6). ANMERKUNG. Diese Meldung erscheint zusammen mit einem akustischen Signal immer nach 30 Sekunden, in denen das Werkzeug nicht verwendet wird. -
Seite 28: Fehlermeldungen
Sie gerne beraten und Ihnen alle nötigen Informationen zum Einsenden des Gerätes an unseren Hauptsitz geben wird. Wenn vorhanden, legen Sie dem Gerät bitte eine Kopie des von Cembre mitgelieferten Zertifikates bei oder füllen das, unter dem Bereich “SUPPORT“ der Cembre Website,... - Seite 45 26 (1.02) 338 (13.3) 83 (3.3) FIG. / BILD 7 mm (inch) FIG. / BILD 8...
- Seite 46 – Following information applies in member states of the European Union: – Les informations suivantes sont destinées aux pays membres del'Union Européenne: – Die folgenden Hinweise gelten für Mitglieder der Europäischen Union: – Las siguientes informaciones conciernen a los estados miembros de la Unión Europea: –...
- Seite 48 CS 92014 - 91423 Morangis Cédex E-mail: sales@cembre.co.uk E-mail: info@cembre.fr www.cembre.co.uk www.cembre.fr Cembre Inc. Cembre España S.L.U. Raritan Center Business Park Calle Verano 6 y 8 181 Fieldcrest Avenue 28850 Torrejón de Ardoz - Madrid (España) Edison, New Jersey 08837 (USA) Teléfono: +34 91 4852580...
