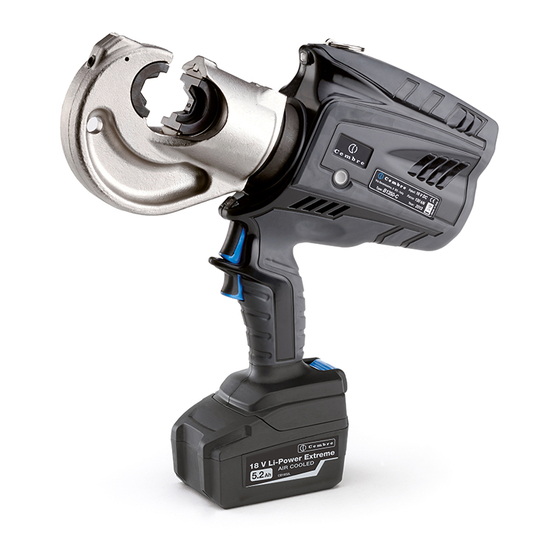

Cembre B1350-C Bedienungsanleitung
Hydraulisches akku-presswerkzeug
Vorschau ausblenden
Andere Handbücher für B1350-C:
- Bedienungsanleitung (49 Seiten) ,
- Bedienungsanleitung (49 Seiten) ,
- Bedienungsanleitung (72 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
BATTERY OPERATED HYDRAULIC CRIMPING TOOL
OUTIL HYDRAULIQUE DE SERTISSAGE SUR BATTERIE
HYDRAULISCHES AKKU-PRESSWERKZEUG
HERRAMIENTA HIDRÁULICA DE CRIMPADO A BATERÍA
UTENSILE OLEODINAMICO DA COMPRESSIONE A BATTERIA
B1350-C B1350-CA B1350-CE B1350-CT
ENGLISH
OPERATION AND MAINTENANCE MANUAL ....................................5
FRANÇAIS
NOTICE D'UTILISATION ET ENTRETIEN ........................................... 13
DEUTSCH
BEDIENUNGSANLEITUNG ................................................................... 21
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ........................................... 29
ITALIANO
MANUALE D'USO E MANUTENZIONE ............................................. 37
1
Certified Quality
Certified Environmental
Management System
Management System
Certified Occupational
Health & Safety
Management System
Inhaltsverzeichnis
Verwandte Anleitungen für Cembre B1350-C
Inhaltszusammenfassung für Cembre B1350-C
- Seite 1 BATTERY OPERATED HYDRAULIC CRIMPING TOOL OUTIL HYDRAULIQUE DE SERTISSAGE SUR BATTERIE HYDRAULISCHES AKKU-PRESSWERKZEUG HERRAMIENTA HIDRÁULICA DE CRIMPADO A BATERÍA UTENSILE OLEODINAMICO DA COMPRESSIONE A BATTERIA B1350-C B1350-CA B1350-CE B1350-CT ENGLISH OPERATION AND MAINTENANCE MANUAL ........5 FRANÇAIS NOTICE D’UTILISATION ET ENTRETIEN ........... 13 DEUTSCH BEDIENUNGSANLEITUNG ..............
- Seite 2 FIG. / BILD 1 FIG. / BILD 2 Battery Batterie Akku Batería Die set - Matrices - Batteria Presseinsätze - Matrici Connector Connecteur Kabelschuh Conector Connettore FIG. / BILD 3 FIG. / BILD 5 FIG. / BILD 4...
- Seite 3 FIG. / BILD 6 1 + 3 LED WORKLIGHT / ECLAIRAGE PAR LED / LED ARBEITSLICHT / LUCES LED / ILLUMINAZIONE LED C-HEAD / TETE C / C-KOPF / CABEZA C / TESTA A C OPERATING BUTTON / GACHETTE DE COMMANDE / STARTKNOPF / BOTÓN DE ACCIONAMIENTO / PULSANTE DI AZIONAMENTO PRESSURE RELEASE BUTTON / GACHETTE DE DECOMPRESSION / DRUCKABLASSKNOPF / BOTÓN DESBLOQUEO PRESIÓN / PULSANTE SBLOCCO PRESSIONE...
- Seite 4 WARNING SYMBOLS - SYMBOLES D'AVERTISSEMENT - WARNSYMBOLE - SÍMBOLOS DE ADVERTENCIA - SIMBOLI DI AVVERTENZA Tool - Outil - Werkzeug - Herramienta - Utensile – Before using the tool, carefully read the instructions in this manual. – Avant d'utiliser cet outil, lire attentivement les instructions de cette notice. –...
-
Seite 21: Allgemeine Eigenschaften
1. ALLGEMEINE EIGENSCHAFTEN B1350-C B1350-CE B1350-CT B1350-CA Anwendungsbereich Geeignet zum Verpressen von Verbindern und Kabelschuhen bis zu einem Querschnitt von max. 400 mm (800 MCM). Nennpreßkraft kN (USA ton) 132 (14.84) Minimale Preßkraft kN (USA ton) 125,2 (14.07) Minimale Arbeitsdruck... -
Seite 22: Bedienungshinweise
HINWEISE Verwenden Sie das Akkuwerkzeug ausschließlich für den vom Hersteller vorgesehenen Anwendungszweck. Arbeiten Sie konzentriert und lassen Sie sich während des Einsatzes nicht ablenken und nehmen zur Arbeit eine sichere und standfeste Arbeitsposition ein! Vor Beginn der Arbeiten an elektrischen Anlagen ist sicherzustellen, dass sich keine spannungsführenden Teile in unmittelbarer Nähe des Arbeitsbereiches befi nden. -
Seite 23: Positionierung
Drücken Sie für den Akkuaustausch auf die Entriegelung (7) (siehe Bild 1) und führen Sie den neuen Akku bis zum Einratsen ein. Auf dem Display werden die Betriebsparameter des Werkzeuges angezeigt. Sie können laut der Bedienungsanleitung Pkt. 2.7 persönliche Einstellungen vornehmen. Passenden Presseinsatz auswählen. -
Seite 24: Öff Nen Der Presseinsätze
ANMERKUNG: Zum Anzeigen der aktuellen Kraft- = 125.2 kN = 125.2 kN oder Presswerte während des Arbeitszyklus stellen = 102.3 kN Sie bitte die entsprechenden Ansichten ein (siehe Pkt. 4). Wenn Sie den Startknopf vor der automa- = 692 bar = 692 bar tischen Abschaltung des Motors loslassen, zeigt das = 565 bar... -
Seite 25: Akkuladung
Drücken Sie niemals fest auf die kapazitive Taste. Es reicht aus, sie sanft mit einem Finger und mit bloßen Händen zu berühren. Der Steuerungsimpuls wird beim Loslassen gesendet. 2.8) Akkuladung Die Akku ist mit LED-Anzeigen ausgestattet, die jederzeit über die verbleibende Akku- laufzeit Auskunft gibt, indem man auf die Taste (P) (siehe Bild 5) drückt: 4 LED eingeschaltet: Maximale Ladung 2 LED eingeschaltet: Ladung zu 50 %... - Seite 26 = 10037 psi Pm: Mindestdruck in psi Pp = 7575 psi Pp: Erreichter Momentandruck in psi Ladezustand des Akkus BATTERY 1000 Anzahl der ausgeführten Zyklen Anzahl der ausstehenden Zyklen bis zur normale Wartung -12000 Cembre-Logo, Werkzeugtyp B1350 Seriennummer des Werkzeuges NR14AFBB2...
- Seite 27 ERREICHT: Das Werkzeug funktioniert weiterhin, es wird aber empfohlen, es für eine Wartung an Cembre zu schicken (siehe Pkt. 5). ANMERKUNG. Diese Ansicht erscheint zusammen mit einem akustischen Signal immer nach 30 Sekunden, in denen das Werkzeug nicht verwendet wird.
-
Seite 28: Fehlermeldungen
Sie gerne beraten und Ihnen alle nötigen Informationen zum Einschicken des Gerätes an unseren Hauptsitz geben wird. Wenn vorhanden, legen Sie bitte dem Gerät das von Cembre mitgelieferte Überprüfungszertifi kat bei. Bei Ermangelung dieser Informationen geben Sie bitte an, wann Sie das Gerät erworben haben. - Seite 45 26 (1.02) 338 (13.3) 83 (3.3) FIG. / BILD 7 mm (inch) FIG. / BILD 8...
- Seite 46 – Following information applies in member states of the European Union: – Les informations suivantes sont destinées aux pays membres del'Union Européenne: – Die folgenden Hinweise gelten für Mitglieder der Europäischen Union: – Las siguientes informaciones conciernen a los estados miembros de la Unión Europea: –...
