6. Ganzglasflügel

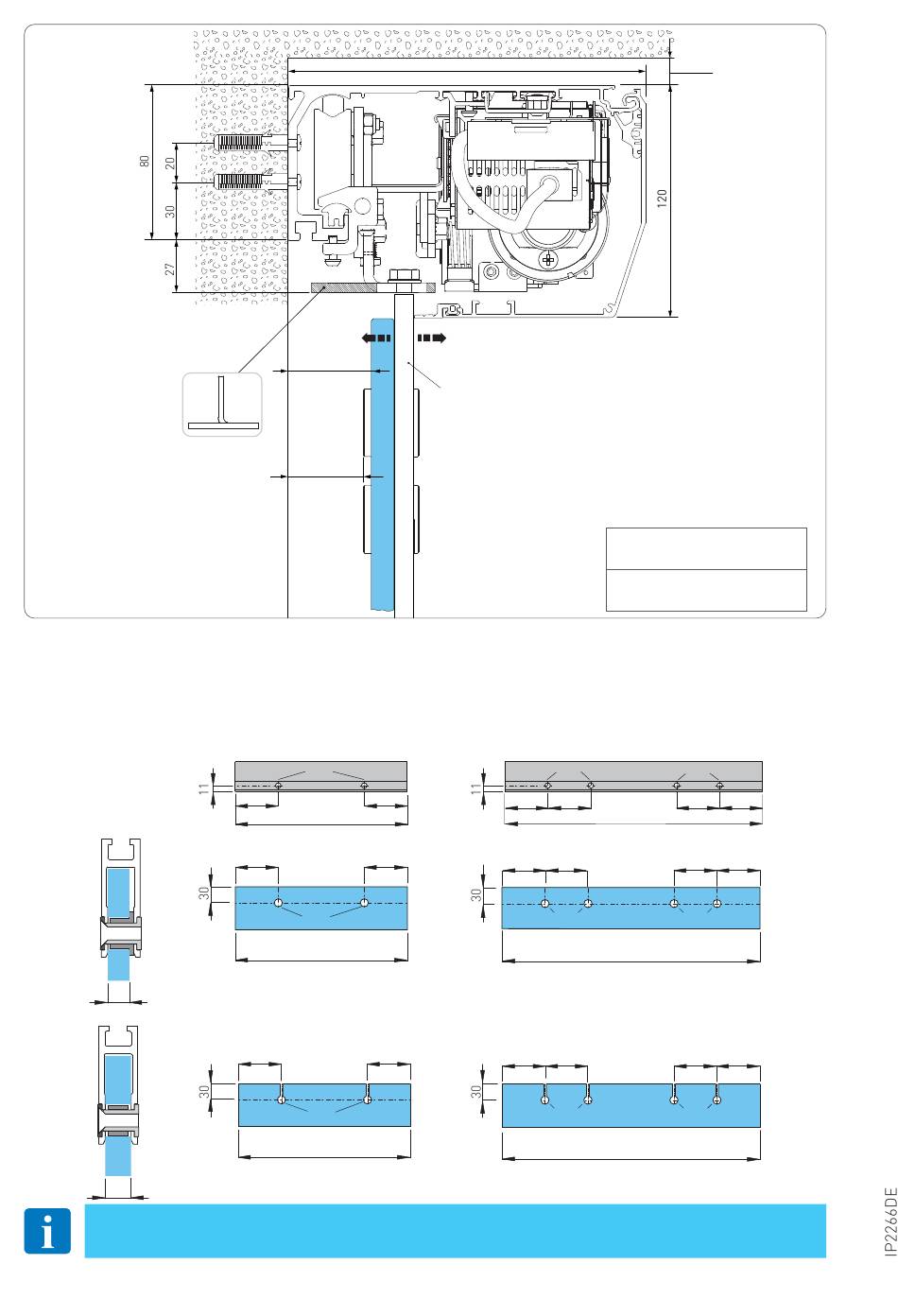

Auf der Abbildung werden die Verarbeitungsmaße des Aluminiumprofils AC1356 und des Glases ange-
geben. Die Befestigung sieht durchgehende Bohrungen mit Ø10 in dem Aluminiumprofil und mit Ø15
in dem Glas vor. Die Anzahl der Bohrungen und ihr Abstand richten sich nach der Breite des Flügels.
Es wird empfohlen, Silikon zwischen der Glaskante und der inneren Unterseite des Profils einzufügen.
10
12
Zur Montage des Aluminiumprofils AC4255 oder AC4870, entnehmen Sie die Informa-
tionen den entsprechenden Anleitungen.
+8
44
39
Ø10
100 100
L≤1000
100 100
Ø15
L≤1000
100 100
Ø15
L≤1000
185
-8
ACV
Ø10
100 100
100 100
Ø15
100 100
Ø15
16
min 10
DAS200-ACV
B
Ø10
100 100
L>1000
100 100
Ø15
L>1000
100 100
Ø15
L>1000
