DITEC DAS200 Technisches Handbuch Seite 29

1 7 N.O.
1 -
8 +

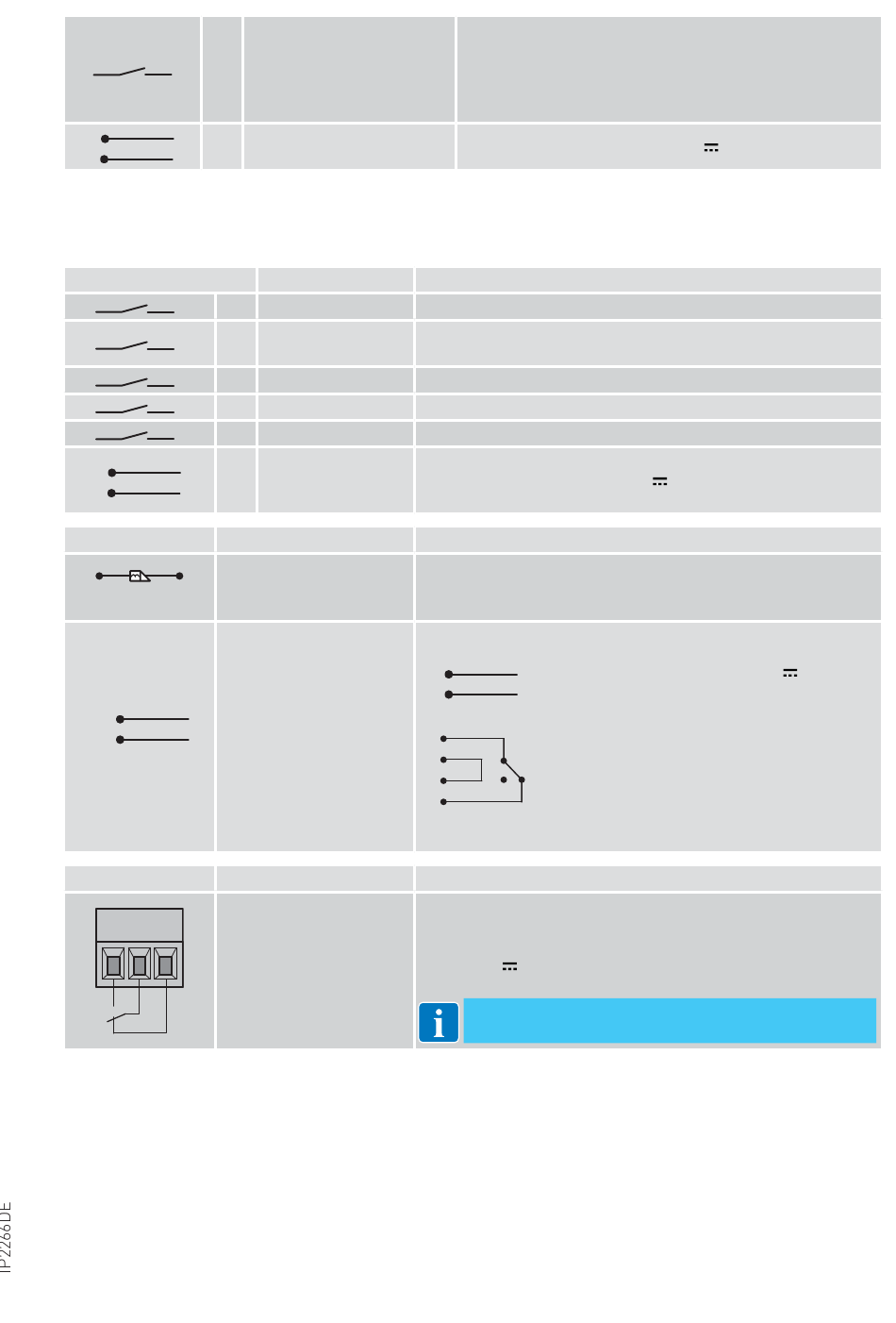

Anschluss zusätzlicher Funktionen (ref. Parameter 97)
(Unzulässig für Fluchtwege gemäß EN16005 und DIN18650)
Klemmen
9 10 N.O. RESET
9 11 N.O. AUS
9 12 N.O. EINBAHNVERKEHR
9 13 N.O. TEILÖFFNUNG
9 14 N.O. DAUER AUF
9 -
15 +
Klemmen
BISTABILE
16 17
VERRIEGELUNG (HILFS-
(Ref. Parameter 98)
SPULE)
18
EXTERNER ALARM-
19
SCHALTKREIS
(Ref. Parameter 36)
Klemmen
20 21 22
FEHLERANZEIGE /
TÜRZUSTANDSANZEIGE
AKKU AKTIVIERUNG BEI
STROMAUSFALL
STROMVERSORGUNG
DES ZUBEHÖRS
Funktion
STROMVER-
SORGUNG DES
ZUBEHÖRS
Funktion
Funktion
Die Tür öffnet vollständig über Akku und bleibt offen
stehen. Wird zur Notöffnung auch bei fehlender Netz-
spannung in Verbindung mit Kontakt 1-5 bei beliebiger
Funktionswahlschalterstellung verwendet. Anschluss
siehe Kontakt 1-5.
Stromversorgung Zubehör 24 V
Rücksetzung Steuerung.
Die Tür schließt vollständig und bleibt geschlossen stehen. Ist
eine Verriegelung vorhanden, wird die Tür verriegelt.
Monodirektionaler Betrieb (nur Ausgang)
Teilöffnung in beiden Richtungen.
Die Tür öffnet und bleibt offen.
Stromversorgung Zubehör 24 V
Stromversorgung für bistabile Verriegelung (Hilfsspule).
Im Brandfall: Not-Schliessung oder Not-Öffnung.
Anschlussbeispiele:
18 Externer Alarmschaltkreis 12-24 V
19
oder
9
15
Öffner
18
N.C.
N.O.
19
Schliesser
Eine Fehleranzeige / Türzustandanzeige kann angeschlossen
werden.
max 15 W
42 V~ / 30 V (SELV)
nur ohmsche Last
HINWEIS: Verwenden Sie für die Relais Konfiguration
DAS900CT.
