11.2.3 Parameterkonfiguration zur Verbindung mehrerer Antriebe

HINWEIS: Keinen Programmschalter anschließen, bevor die Konfiguration des Para-
meters 6C bei allen Steuerungen abgeschlossen ist.
Eine der Steuerungen als Hauptsteuerung auswählen. Für diese Steuerung bei Parameter 6C den
Wert 01 eingeben. Für die anderen Steuerungen andere Werte bei Parameter 6C auswählen und
eingeben. Nach Abschluss der Konfiguration aller Steuerungen, die Antriebe von der Stromver-
sorgung trennen (incl. Akku). Den Programmschalter anschließen, Stromversorgung einschalten.
Die als Hauptsteuerung gewählte Einheit speichert die Parameter des Programmschalters.

11.3 Funktionen des Programmschalters (OMS)

Vor der Konfiguration des Programmschalters muss die Konfiguration der verbundenen Antriebe geprüft
werden. Siehe Abschnitt 11.2. Die Konfiguration des Programmschalters erfolgt an der ausgewählten
Hauptsteuerung (Steuerung mit Paramter 6C= 01) mit Hilfe der Navigationstasten. Man unterscheidet drei
(3) verschiedene Konfigurationsmöglichkeiten für Steuerungen und Programmschalter. Der „Konfigura-
tionsparameter" zeigt, welcher Parameter gegenüber der Standardeinstellung geändert werden muss,
um die beschriebene Funktion zu erhalten. Die Parameter in Klammern stehen für die Standardwerte.

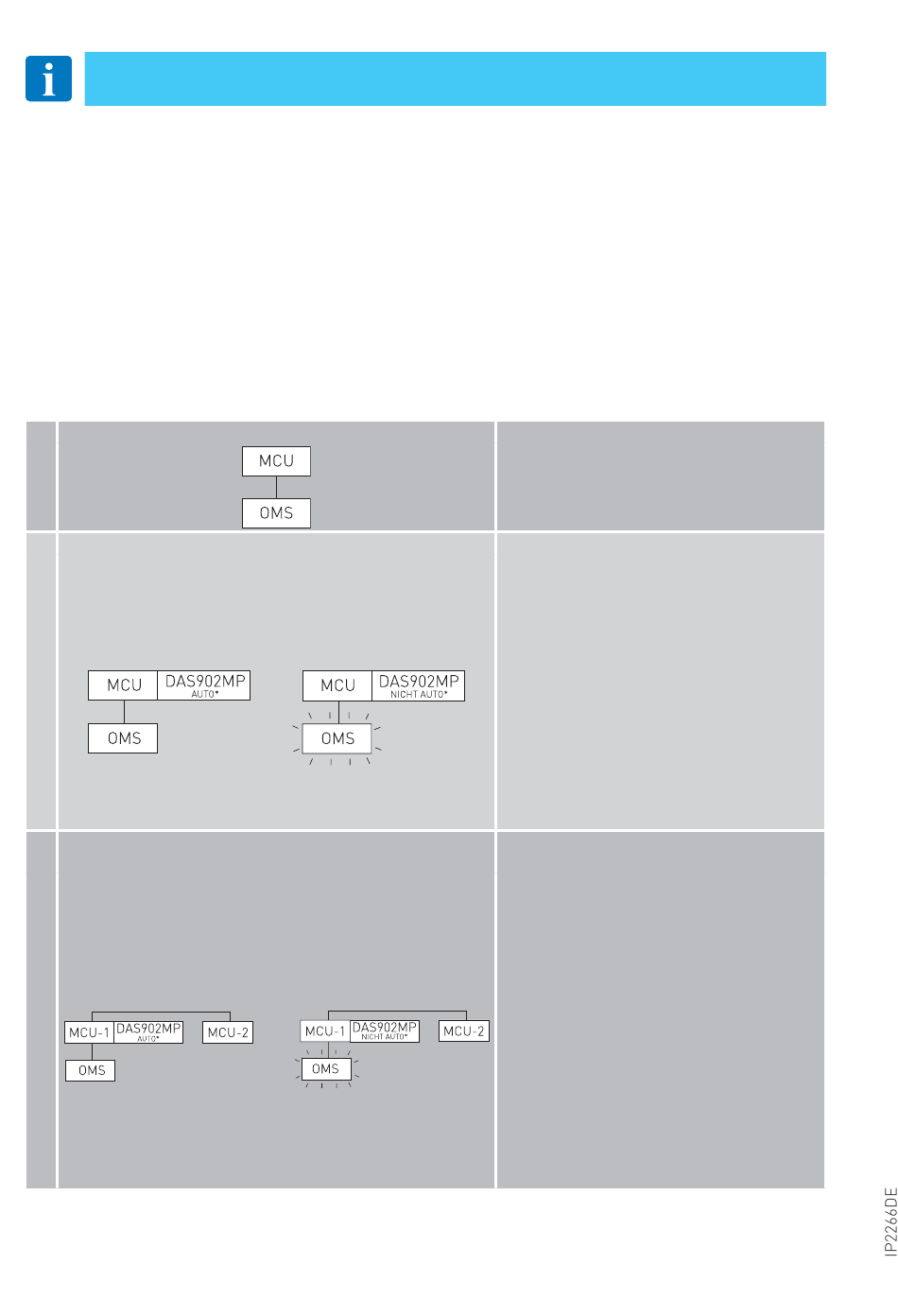

Einzelsteuerung
1
Einzelsteuerung mit DAS902MP-Steuerungsübernahme
2
Zwei verbundene Antriebssteuerungen mit DAS902MP-Steu-
erungsübernahme
3
• AUTO= keine Verwendung der Klemmen 9 ÷ 15 des Moduls DAS902MP;
• NICHT AUTO= Verwendung der o.g. Klemmen.
oder
oder
58
Eine Steuerung (MCU) und ein Programm-
schalter (OMS). Der Programmschalter
kontrolliert die Steuerung.
Konfigurationsparameter an der Steuerung,
b5=0, b6=1 (6F=01, b3=40, b4=01).
Eine Steuerung (MCU) mit DAS902MP und
einem Programmschalter (OMS). Der OMS
kontrolliert die MCU, wenn sich das Mo-
dul DAS902MP im AUTO-Modus befindet.
Wenn sich das Modul DAS902MP nicht im
AUTO-Modus befindet, übernimmt es die
Kontrolle der Steuerung und der Programm-
schalter zeigt den Systembetrieb-Modus an.
Der Programmschalter blinkt alle 5 Sek um
anzuzeigen, dass er inaktiv ist. Übernimmt
das Modul DAS902MP die Kontrolle der Steu-
erung, kann man am Programmschalter den
Betriebsmodus nicht ändern. Konfigurations-
parameter an der Steuerung, 97=01, b5=0,
b6=1 (6F=01, 9A=30, 9b= 01, b3=40, b4=01).
Zwei Steuerungen (MCU), ein Programm-
schalter (OMS) und ein Modul DAS902MP,
mit der Hauptsteuerung (MCU-1) verbunden.
Der Programmschalter kontrolliert beide Steu-
erungen, wenn sich das Modul DAS902MP im
AUTO-Modus befindet. Wenn sich das Modul
DAS902MP nicht im AUTO-Modus befindet,
übernimmt es die Kontrolle über beide
Steuerungen. Der Programmschalter blinkt
alle 5 Sek um anzuzeigen, dass er inaktiv ist.
Übernimmt das Modul DAS902MP die Kontrolle
der Steuerung, kann man am Programmschalter
den Betriebsmodus nicht ändern. Konfigu-
rationsparameter an der Hauptsteuerung:
97=01, b5=0, b6=1 (6C=1, 6F=01, 9A=30, 9b=1,
b3=40, b4=01).
Konfigurationsparameter an der zweiten
Steuerung: 6C=2, (6F=1).
