11. Anschlussbeispiele

11.1 Kombinierte Öffnungs-und Anwesenheitsensoren + seitliche
Anwesenheitssensoren
Die elektrischen Anschlüsse müssen bei unterbrochener Stromversorgung ausge-
führt werden

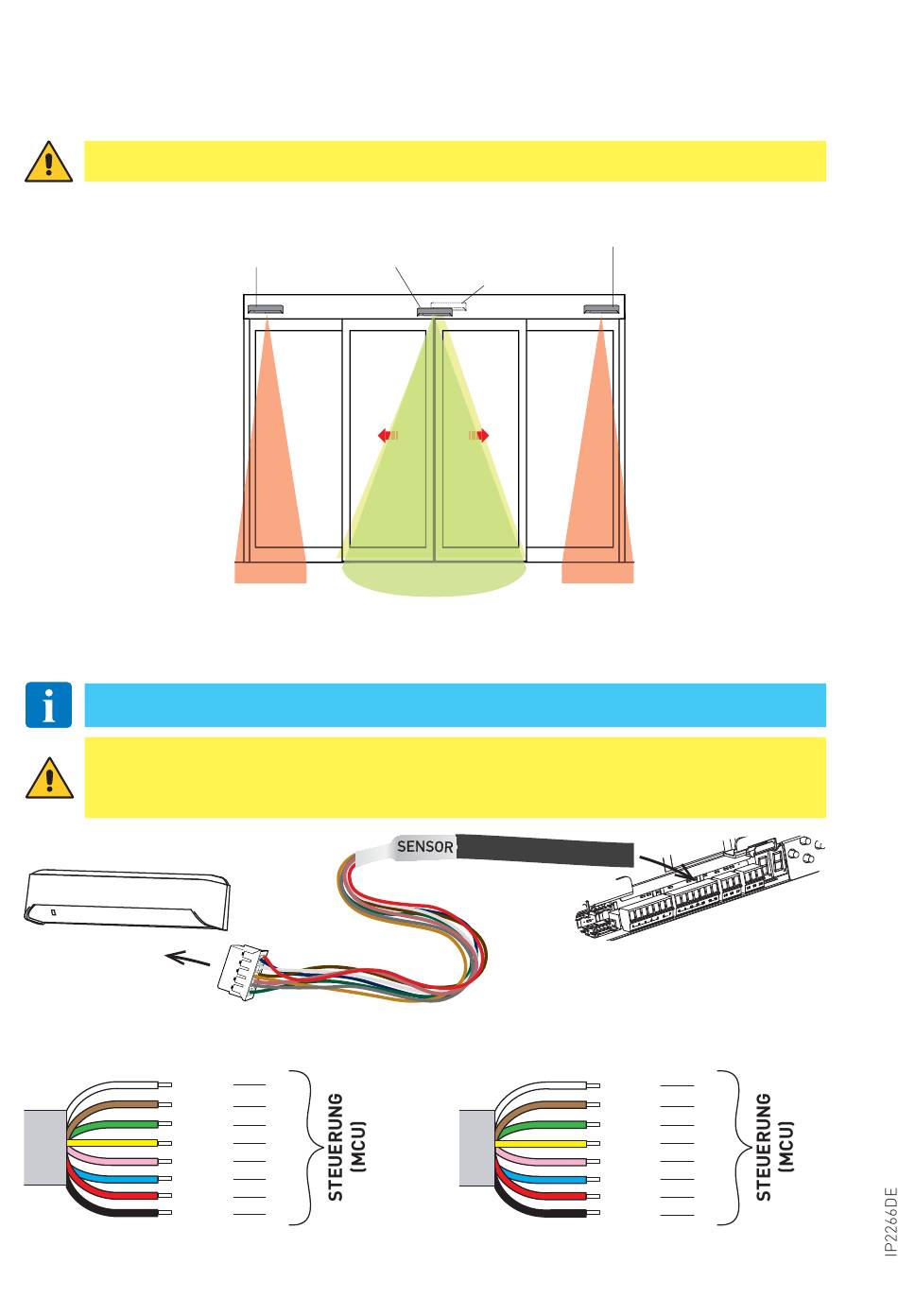

In dem dargestellten Beispiel werden die Öffnungbefehle und die Absicherung der Hauptschließkante
(Durchgangsöffnung) von den beiden Kombi-Sensoren in der Türmitte ausgeführt.
Die Absicherungen der Nebenschließkanten erfolgt durch die beiden seitlichen Anwesenheitssensoren
HINWEIS: Wird nur 1 Sensor installiert, sind die Anschlüsse für den Sensor 1 zu be-
nutzen.
„ACHTUNG"! Wenn der Sensor an die entsprechenden Klemmen der Steuerung und nicht mit
den Steckverbindern in den dafür vorgesehenen Steckplatz eingesteckt wird (siehe Kapitel 7.1),
schneiden Sie bitte NICHT die Kabelseite ab, die an den SENSOR eingesteckt wird! (siehe Grafik):
SENSOR
INNENSENSOR
PASAA2
Weiss
White
Braun
Brown
Grün
Green
Gelb
Yellow
Rosa
Pink
Blau
Blue
Rot
Red
Schwarz Black
PAS024ADT (1)
PAS024AMR (1)
PAS024AS(W) (1)
PAS005AP(1) PASAA2 (1)
(1)
17
15
16
15
9
15
17
13
PAS005AP(2)
PAS024AS(W) (2)
PASAA2 (2)
AUSSENSENSOR
PASAA2
54
Steuerung
(kurz MCU)
(2)
14
Weiss
White
Braun
8
Brown
Grün
5
Green
Gelb
8
Yellow
Rosa
11
Pink
Blau 8
Blue
14
Rot
Red
Schwarz Black
13
