11.4 Synchronisation von zwei Antrieben (Master-Slave Funktion)
Synchronisation bedeutet, dass zwei Antriebe gekoppelt arbeiten. Die Türen öffnen und schließen sich
gleichzeitig. Eine typische Verwendung ist die Kopplung zweier großer einflügeliger Schiebetüren, um
eine große lichte Öffnungsbreite zu erzielen. Es können max. zwei Antriebe synchronisiert werden.
Parametereinstellung zur Synchronisierung von zwei Antrieben:
- den Parameter 6b bei allen Steuerungen auf den Wert 01 setzen.
- den Parameter 6c an der Hautpsteuerung (Master) auf den Wert 01 setzen.
- den Parameter 6c an der zweiten Steuerung (Slave) auf den Wert 02 setzen.
HINWEIS: Keinen Programmschalter anschließen, bevor die Konfiguration des Para-
meters 6C bei allen Steuerungen abgeschlossen ist.
Nach Abschluss der Konfiguration aller Steuerungen, die Antriebe von der Stromversorgung trennen
(incl. Akku). Den Programmschalter anschließen, Stromversorgung einschalten.
Die als Hauptsteuerung gewählte Einheit speichert die Parameter des Programmschalters. Nach
der Einstellung einen Reset durchführen.
(Programmschalter)
COM500ES/ER
COM501ES/ER
COM502ES/ER
MCU-1

11.5 Schleusenfunktion

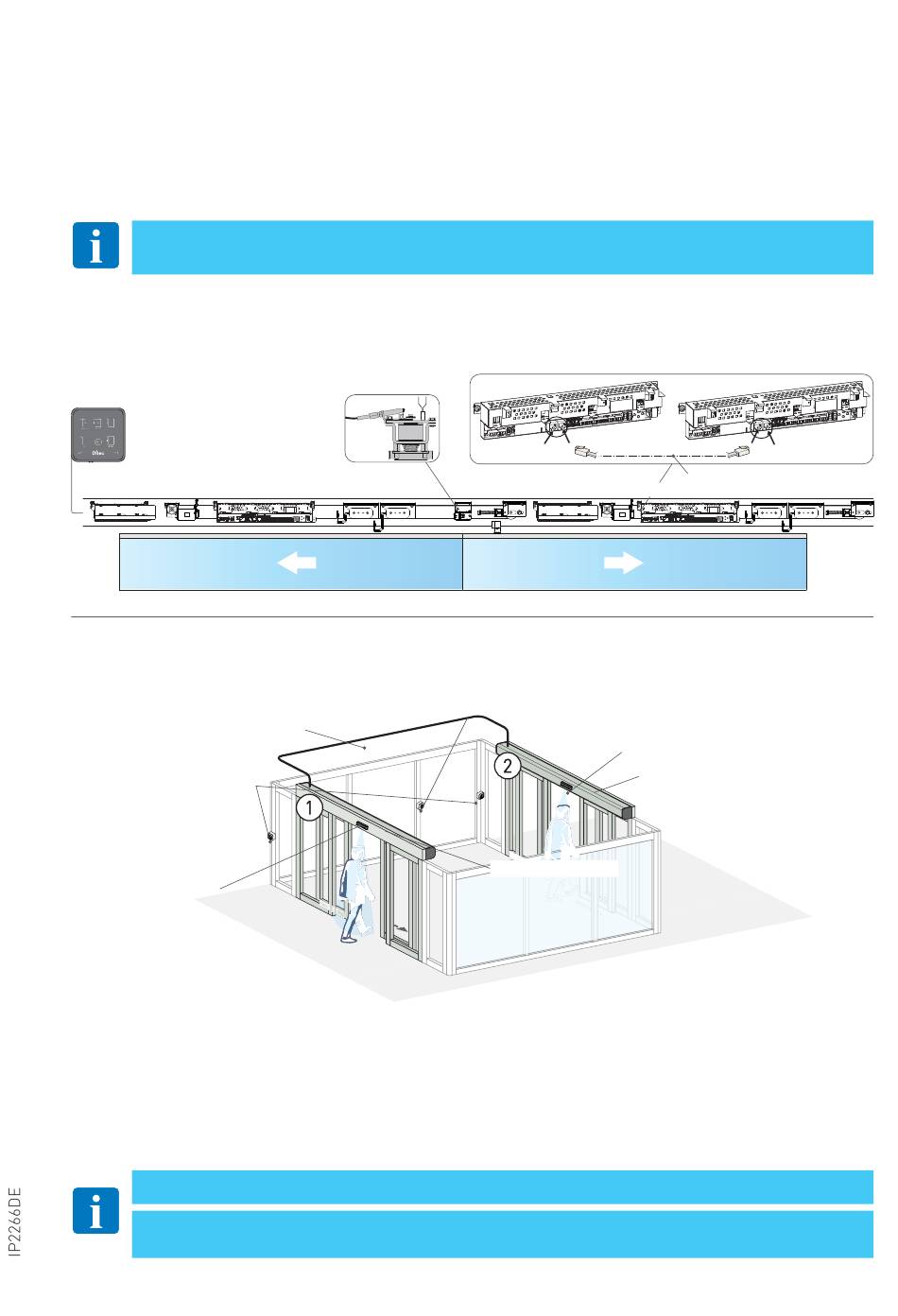

Keine Standard-Verbindungskabel für den
Anschluß verwenden, s. Abb. 1
Programmschalter
Innensensor 1
Wenn Antriebe im Schleusenbetrieb arbeiten, kann sich immer nur eine Tür öffnen. Die zweite Tür
kann erst öffnen, nachdem die erste Tür wieder geschlossen ist. Beispiel: Anfangs sind beide Türen
geschlossen. Wenn Tür 1 einen Impuls erhält, öffnet sie sich. Erhält Tür 2 ebenfalls einen Impuls,
bleibt sie zu, bis sich Tür 1 vollständig geschlossen hat. Sobald sich Tür 1 geschlossen hat, öffnet
sich Tür 2. Tür 2 benötigt keinen erneuten Impuls, um sich zu öffnen. Der erste Impuls ist noch
gespeichert und öffnet die Tür. Eine typische Anwendung dieser Funktion ist eine Windfanganlage,
um Zugluft und Energieverluste zu reduzieren.
HINWEIS: Es handelt sich um keine Sicherheitsschleuse.
HINWEIS: Es ist ratsam, eine Sprechanlage oder eine Notruftaste (CALL) als Notruf
zwischen den zwei Türen zu installieren.
Steuerung (MCU)-1
CALL
Innensensor 2
Außensensor 1
