5. Installationsbeispiele

5.1 Beispiel mit den standardmäßig mitgelieferten Nutensteinen
(für Fremdflügelprofil 2995)

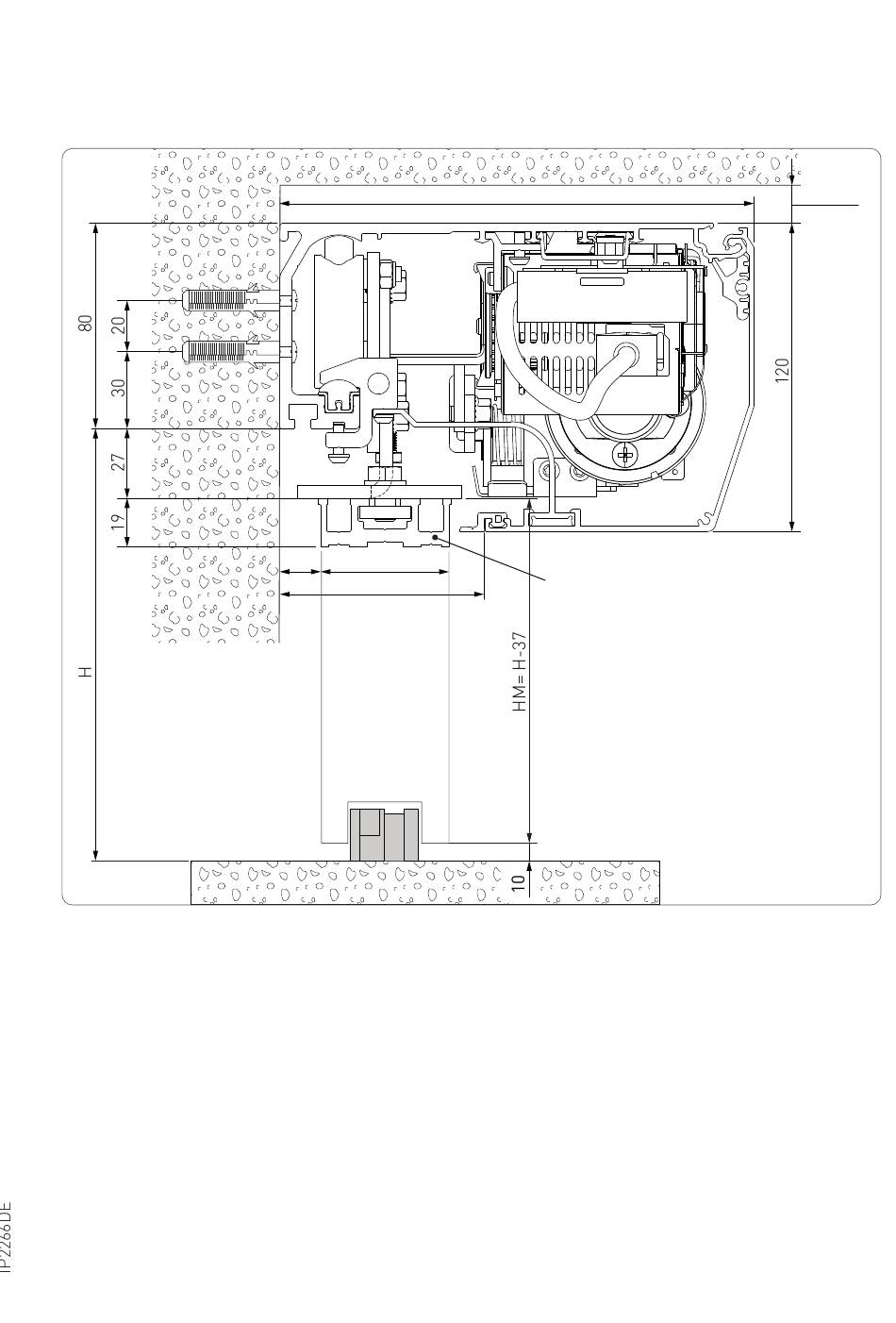

Alle Maße sind in Millimetern (mm) ausgedrückt, wenn nicht anders angegeben. In der Abbildung
sind die Maße für die Wandbefestigung des Antriebs ersichtlich. Dabei wurde angenommen, dass
die Flügel mit Profilen hergestellt wurden, die nicht aus dem DITEC Produktportfolio stammen.
Wenn die Flügel mit Profilen der Baureihe ALU/PAM hergestellt wurden, finden Sie die Maße
in den entsprechenden Handbüchern.
Bohren Sie die Laufschiene auf der Bezugslinie auf der Rückseite der Laufschiene an und befestigen
Sie sie mit M6 Ø12 Stahldübeln oder 6MA Schrauben. Die Befestigungspunkte mit einem Abstand von
ca. 400mm festlegen.
Sicherstellen, dass die Laufschiene nivelliert ist, ihre Rückseite einen rechten Winkel mit dem Boden
bildet und die Wand in Längsrichtung keine Unebenheiten aufweist. Eventuelle Unebenheiten der
Wand müssen mit Eisenplatten, an denen dann die Laufschiene befestigt wird, ausgeglichen werden
ACHTUNG: Die Befestigung der Laufschiene an der Wand muss sicher und dem Gewicht der
Flügel angemessen sein.
ACHTUNG: Beschädigen Sie das Laufprofil für die Laufwagen während der Bearbeitung nicht.
Das Laufprofil reinigen.
16
50
80
185
2995
11
min 10
