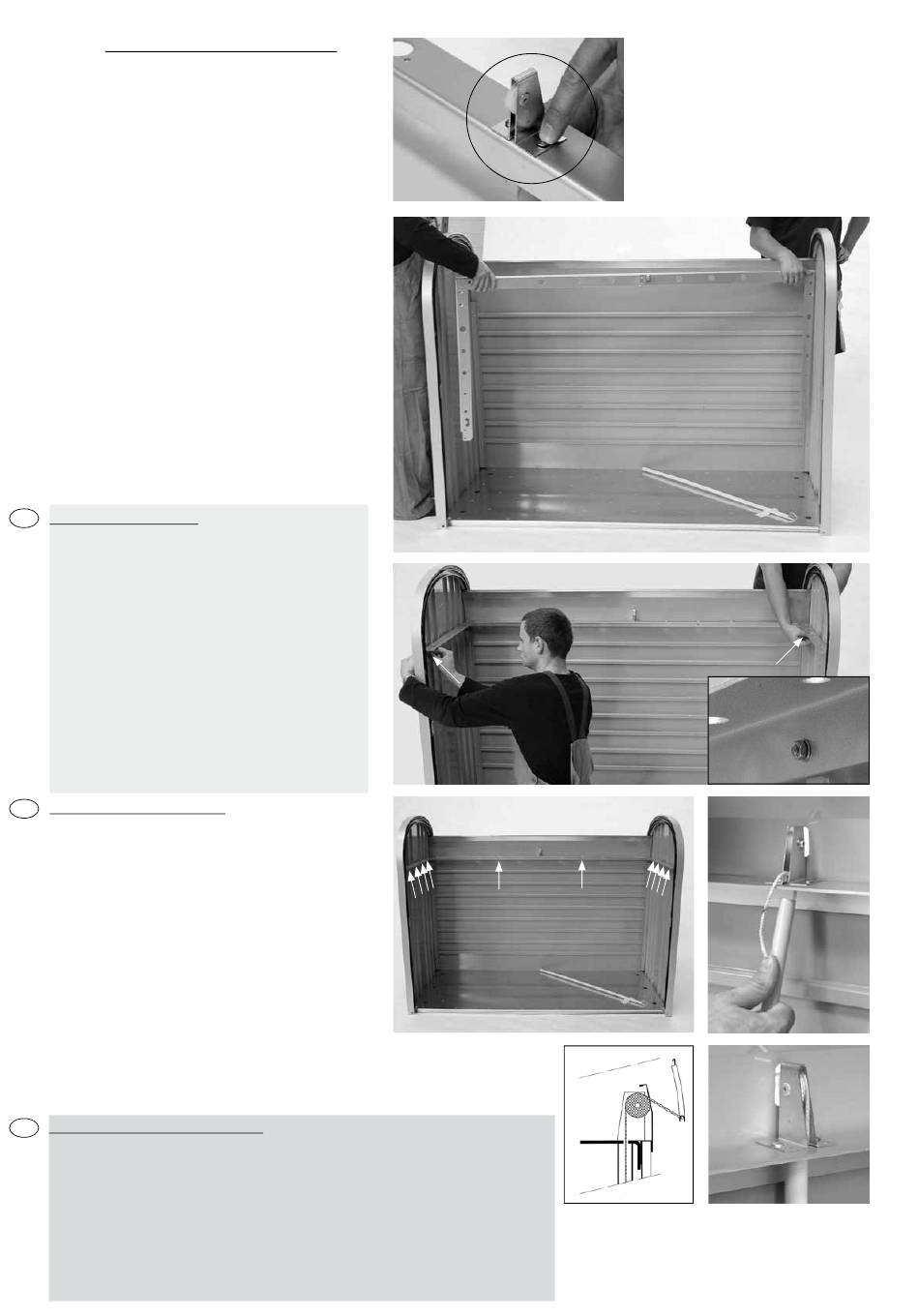

biohort StoreMax 160 Aufbauanleitung Seite 7

3.
Anbringung des Versteifungsprofiles:
Zuerst befestigen Sie die Umlenk-
rolle mit 2 Flachrundschrauben/
Scheiben/Muttern auf dem Versteifungs-
profil (mittig auf dem langen Schenkel,
siehe Bohrun gen). Mit einem Helfer positio-
nieren Sie das Versteifungsprofil in der Box
wie abgebildet – die Umlenkrolle ist oben.
Fixieren Sie das Versteifungsprofil vorerst
seitlich links und rechts mit je einer Schrau-
be/Scheibe/Mutter. Die Scheiben/Muttern
sind immer innenseitig anzubringen.
Befestigen Sie das Versteifungsprofil nun
mit den restlichen Schrauben/Scheiben/
Muttern (insgesamt 10 mal, siehe Pfeile).
Lösen Sie nun das Plastikrohr mit der innen-
liegenden Zugfeder von der Bodenplatte.
Führen Sie das Ende des weißen Bandes
unmittelbar bei der Umlenkrolle von unten
durch das Versteif ungsprofil und stecken
Sie das Plastikrohr in das Versteifungsprofil.
Die weiße Nylonschnur schieben Sie wie
abgebildet über der Rolle durch die
Rückwand und lassen das Schnur ende
vorläufig nach hinten hinausragen.
GB
Mounting of stiffener section:
First of all, secure the guide pulley onto the stiffener
section (in the middle of the long side, see holes) with
two screws/washers/nuts. Have a helper position the
stiffener section in the box, as shown, with the guide
pulley on top. Fix the stiffening section at first on the
left and right sides with one screw, washer, and nut
each.
The washers and nuts should always be placed on
the inside. Then, secure the stiffener section with the
rest of the screws, washers and nuts (10 times in total,
see arrow). Next, with the inner spring, separate the
plastic tubing from the bottom plate. Put the end of
the white band directly next to the guide pulley from
underneath through the stiffening section and fit the
plastic tube into the stiffening section. Put the white
nylon string over the pulley by the back wall, as pic-
tured, and leave the end of the string hanging at the
back for the time being.
F Fixation du profil de renforcement:
Fixez tout d'abord la poulie avec 2 vis/rondelles/
écrous sur le profil de renforcement (au milieu de la
partie la plus longue, voir perforations). Avec l'aide
d'une deuxième personne positionnez le profil de
renforcement à l'intérieur du StoreMax, comme sur
la photo, la poulie est en haut. Fixez le profil de ren-
forcement tout d'abord sur les côtés droit et gauche
avec vis/rondelle/écrou. Les rondelles et écrous se
trouvent toujours à l'intérieur. Finissez maintenant de
fixer le profil de renforcement avec les vis restantes
(en tout 10 fois, voir flèche). Détachez alors le tube
en plastique contenant le ressort de traction de la
plaque de fond. Faites passer le bout du fil blanc
directement au niveau de la poulie à travers le profil
de renforcement en passant par le bas et emboîtez
le tube en plastique dans le profil de renforcement.
Faites passer la ficelle en nylon comme représenté sur
la roue et à travers la paroi arrière et laissez pendre la
ficelle pour le moment.
NL Aanbrengen van het verstevigingsprofiel:
Eerst bevestigt u de katrol met 2 slotbout/ring/moer aan het verstevigingsprofiel (in
het midden van het lange deel, zie de boorgaten) Met een helper plaatst u het ver-
stevigingsprofiel in de berging zoals afgebeeld - de geleiderol bevindt zich boven).
Zet het verstevigingsprofiel eerst aan de linkeren de rechterkant vast met een boutje/
ring/moertje. De ring en het moertje altijd aan de binnenkant aanbrengen.
Bevestig het verstevigingsprofiel nu met de resterende boutjes/ringen/moertjes (totaal
10-maal, zie pijlen). Maak nu de plastic buis met de er in aanwezige trekveer los van
de bodem. Geleid het einde van het witte band, daar waar de katrol zich bevindt
van onderen door het verstevigingsprofiel en steek de plastic buis in het verstevigings-
profiel. Het witte nylon koord schuift u, zoals afgebeeld, over de rol door de achter-
wand en u laat het einde van het koord voorlopig naar achteren afhangen.
All manuals and user guides at all-guides.com
1.
3.
4.
Skizze Schnurführung
Section string guiding
Dessin passage de la ficelle
2.
5.
6.
