7.4

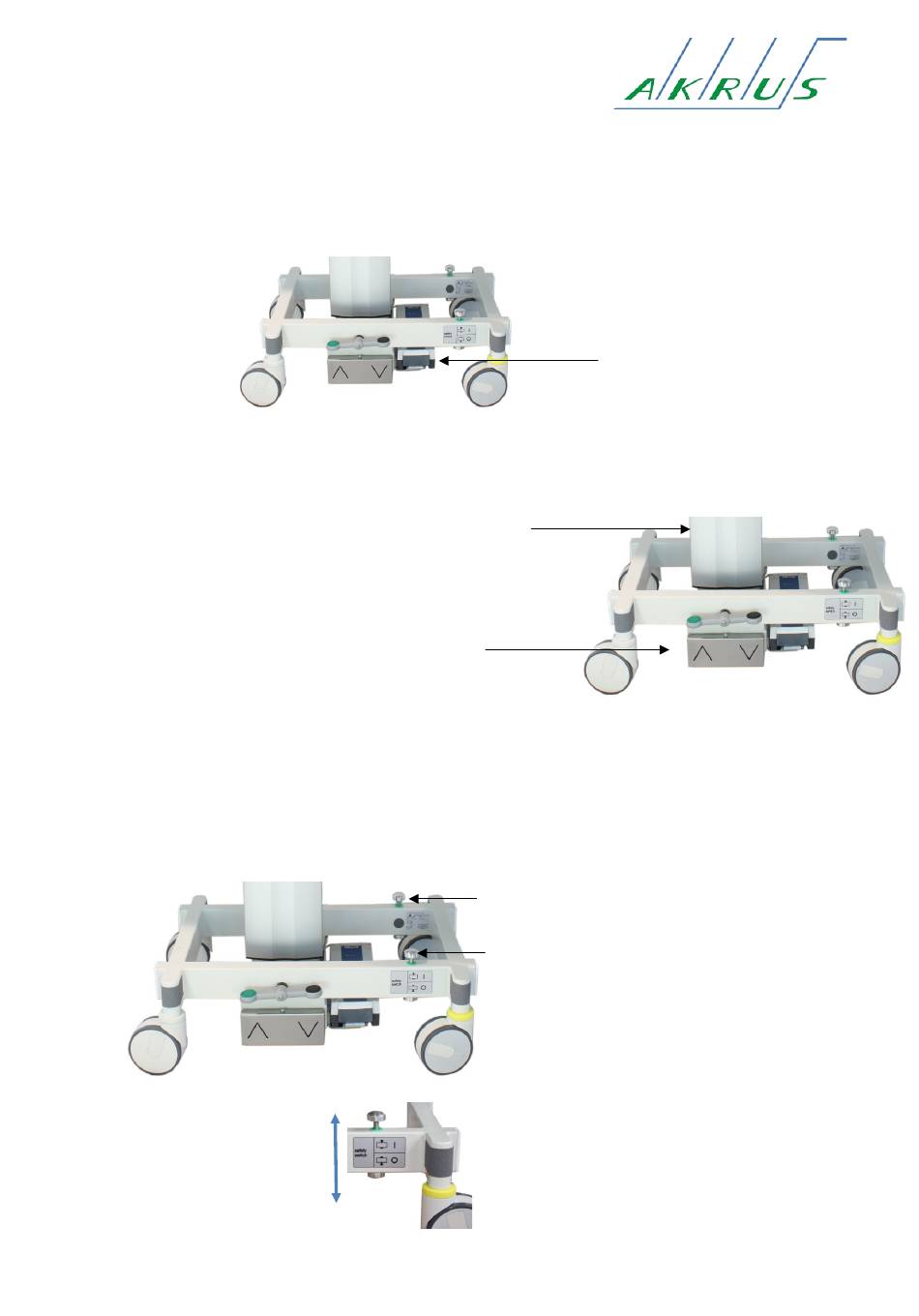

Batteriehalter am ak 5010 MBS Stuhl

Der Batteriehalter ist unter dem Rahmen leicht zugänglich angebracht. Die Batterie hat am Kopfende
eine Griffmulde. Durch leichtes Ziehen an dieser Griffmulde kann die Batterie aus der Halterung gezo-
gen werden. Umgekehrt wird die Batterie durch leichten Druck in die Halterung hörbar (deutliches
helles Klickgeräusch) eingerastet.
7.5 Elektrischer Antrieb (101-016 / 101-017) und Fußschalter (277.012003)
Der ak 5010 MBS wird durch einem
Kleinspannungsmotor angetrieben.
Die Auf- und Abwärtsbewegung wird
durch Drücken einer der zwei fußbetä-
tigten Schalter rechts oder links am
Stuhl ausgelöst.
Die Pfeile geben die Bewegungsrich-
tung an.
7.6

Sicherheitsschalter

277g001d-e_ak5010_3rd ed_MDR_ REV 7.0.docx
Position des Batteriehalters
Um während einer Behandlung jede unge-
wollte Auf- und Abwärtsbewegung zu verhin-
dern ist der ak 5010 mit zwei Sicherheitsschal-
tern, rechts und links auf dem Rahmen, ausge-
rüstet.
Durch Niederdrücken des pilzförmigen Schal-
ters wird der Strom abgeschaltet, zum Ein-
schalten den Schalter von unten mit der Fuß-
spitze anheben.
Roter Ring sichtbar: Bewegung gesperrt
Grüner Ring sichtbar: Bewegung möglich
