5.10.8 WINKELVERSTELLBARE
BEINSTÜTZEN
Die winkelverstellbaren Beinstützen sind schwenk-
bar, höhenverstellbar und abnehmbar. Die Bein-
stütze wird mit höhen- und tiefenverstellbarer
Wadenplatte geliefert. Die Fußplatten lassen sich
hochklappen und auf unterschiedliche Winkel ein-
stellen.
Die Fußplatten werden mit einer Arretierung
geliefert, die die 2 Platten miteinander verbindet
und die Platten stabiler macht. Wenn eine
Arretierung nicht gewünscht ist, kann der Bolzen
ohne Funktionsverlust mit einem Inbusschlüssel
entfernt werden.

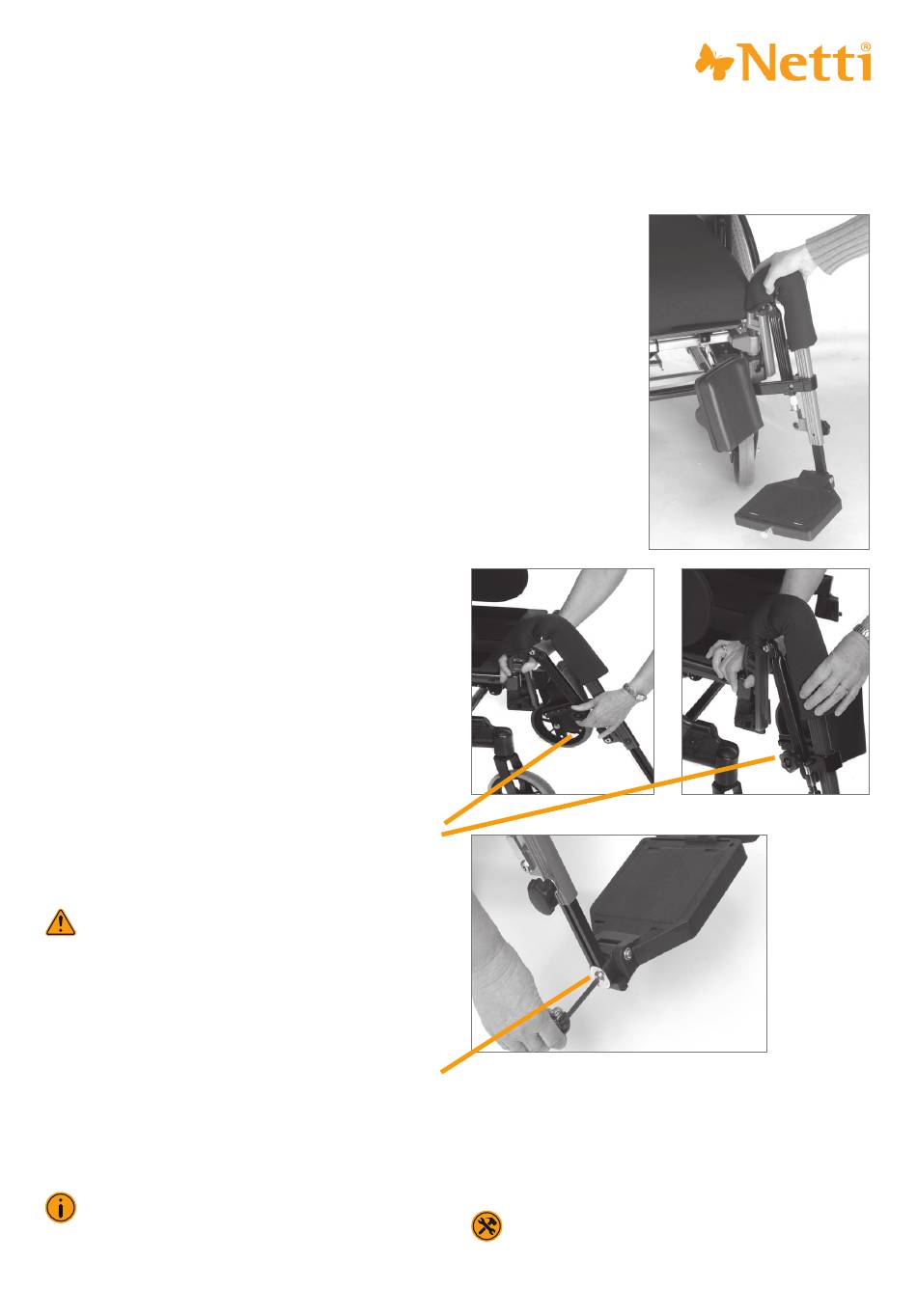

MONTAGE DER WINKELVERSTELLBAREN
STANDARD-BEINSTÜTZE:
MONTAGEANWEISUNG FÜR DIE BEINSTÜTZE:
• Klappen Sie die Fußplatten hoch.
• Halten Sie die Beinstütze am oberen
Verbindungsstück fest und bringen Sie sie in
einem nach außen gedrehten Winkel in die
Beinstützenhalterung des Rollstuhls ein, wie in
der Abbildung unten gezeigt.
• Schwenken Sie die Beinstütze nach innen und
drücken Sie sie leicht nach unten, bis sie in die
Arretierungsposition geht.
WINKEL EINSTELLEN
• Den Drehknopf auf der Außenseite der Beinstütze
lösen.
• Den unteren Teil der Beinstütze in den
gewünschten Winkel stellen.
• Den Drehknopf wieder festziehen.
Quetschgefahr zwischen den sich
bewegenden Teilen.
HÖHENEINSTELLUNG DER FUSSPLATTE:
Die Fußplatten sind stufenlos höhenverstellbar.
• Lösen Sie die Stellschraube, so dass sich die
Einstellstange frei bewegen kann.
• Schieben Sie die Fußplatte auf die gewünschte
Höhe,
• Ziehen Sie die Schraube fest.
Als Zubehör kann ein Drehgriff oder ein
Hebelgriff die Schraube ersetzen.
Modell: Netti Dynamic AdaptPro
Sprache: Deutsch Version: 2022-03
WINKEL DER FUSSPLATTEN EINSTELLEN:
• Lösen Sie die Schraube an der Außenseite
der Fußplatte (siehe Bild oben) mit einem
Inbusschlüssel.
• Kippen Sie die Fußplatte in den gewünschten
Winkel und ziehen Sie die Schraube fest.
5 mm-Inbusschlüssel
