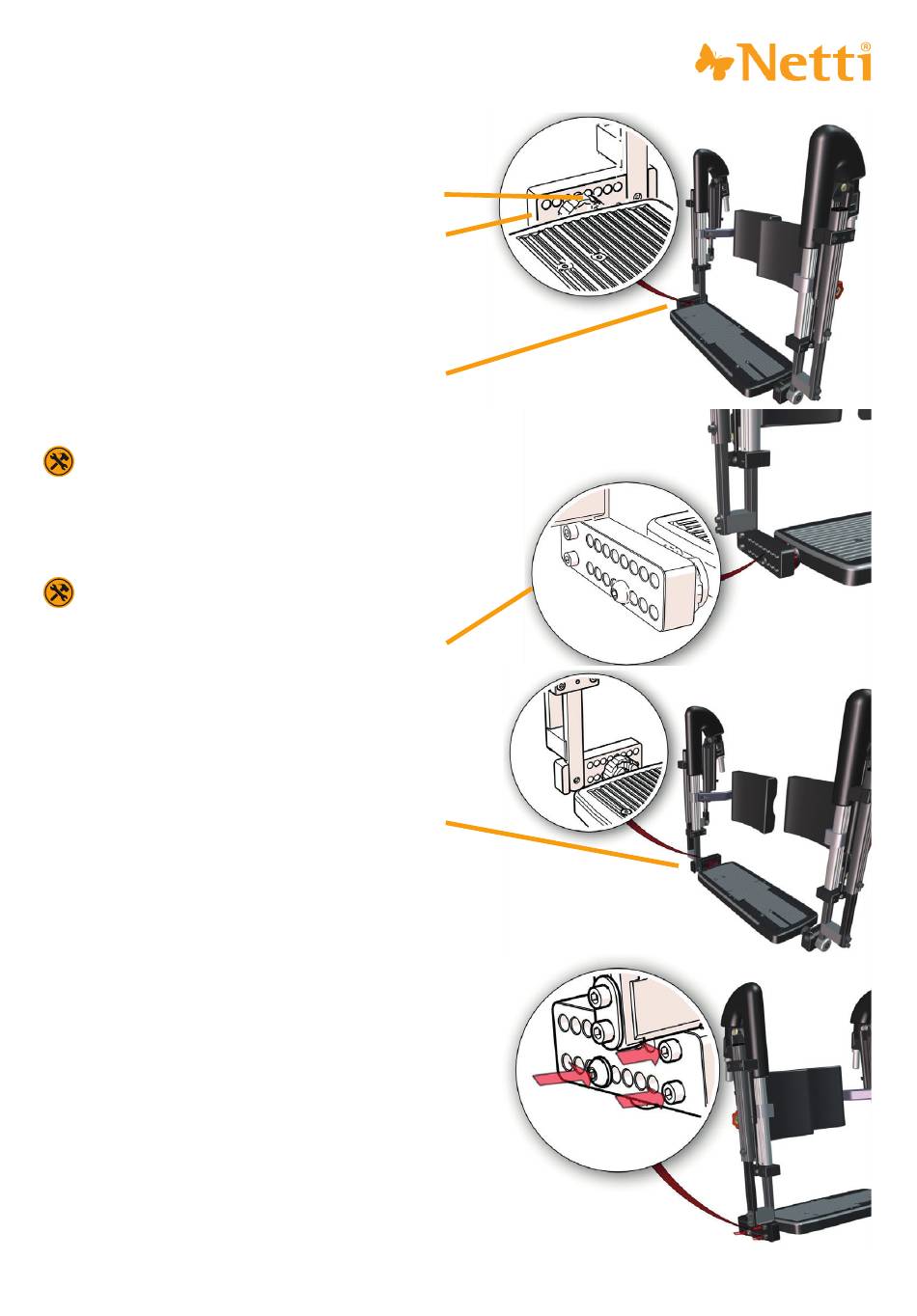

Damit das Fußbrett nach der einseitigen Verstellung
des Verlängerungsstücks in die Fußbrettarretierung
gelangt, muss das Fußbrett neu positioniert werden.
Die Fußbrettarretierung wird aus dem Längsprofil,
in dem sie normalerweise sitzt, entfernt und an die
Verlängerungshalterung des Fußbretts montiert.
Die Verlängerungshalterung des Fußbretts wird
an das Längsprofil montiert, auf dem sich die
Arretierung befand.
Befestigen Sie die Verlängerungshalterung der
Fußbrettverlängerung mit 2 Schrauben M6 mit
einem 5 mm-Inbusschlüssel durch das Längsprofil
in 2 Muttern.
1 Stück 5 mm-Inbusschlüssel
Befestigen Sie die Fußbrettarretierung mit einer
Schraube M8 mit einem 6 mm-Inbusschlüssel.
1 Stück 6 mm-Inbusschlüssel
Diese Abbildung zeigt die nach vorne reichende
Halterung, die ein längeres linkes Bein ermöglicht,
wohingegen die rechte Beinstütze und das Waden-
polster nach hinten gehen müssen: - für einen Benut-
zer mit einem kürzeren rechten Bein.
Diese Abbildung zeigt die nach hinten reichende
Halterung, die ein längeres rechtes Bein ermöglicht,
wohingegen die rechte Beinstütze und das Polster
nach vorne gehen müssen: für einen Benutzer mit
einem längeren rechten Bein.
Alle Montageabbildungen gelten für Netti Dynamic
Parallel. Das Montageverfahren für Netti Dynamic
Dual ist ähnlich.
Satz Verlängerungsplattform für Dual-Beinstütze:
82940 und 82941.
