AUFNAHMEN/BEFESTIGUNGEN
D e r W i n d e n a u s l e g e r d a r f n u r
zusammen mit einer geeigneten
Aufnahme verwendet werden, die in der
Lage ist, die maximal auftretenden
Kräfte in den Untergrund abzuleiten.
Dabei ist von einer Einleitung von 6 kN
am jeweiligen Anschlagpunkt am
PROMAN PM WA02 auszugehen. Die
Innenabmessungen der Aufnahme
müssen passend zum vertikalen Rohr
des PROMAN PM WA02 gewählt werden.

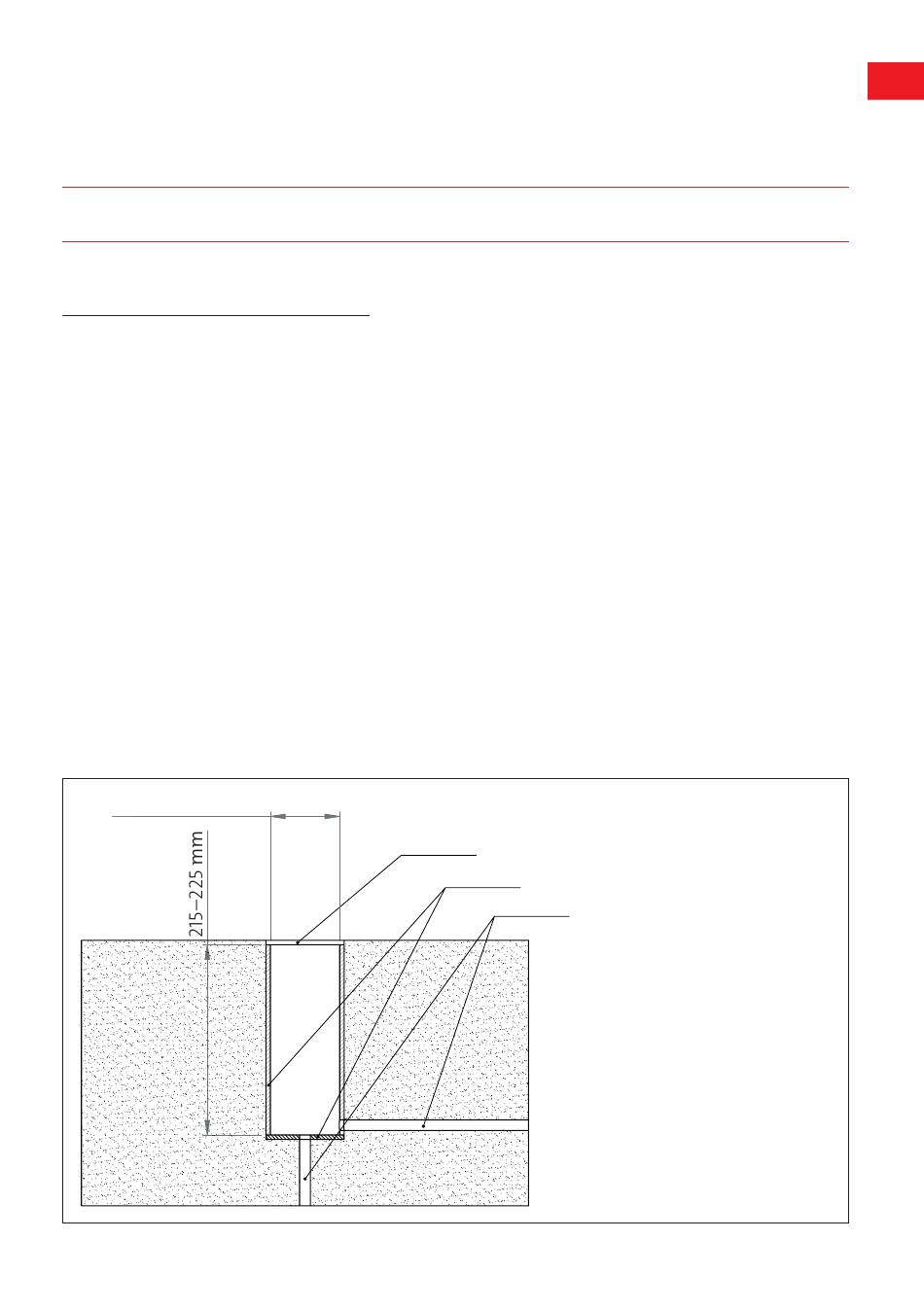

BORNACK empfiehlt die Aufnahme mit
einem Durchmesser von 77,6 ± 0,8 mm
und einer Höhe von mindestens 215 mm
und maximal 225 mm auszuführen.
77,6 ±0,8
Ø 77,6 ± 0,8 mm
A
PROMAN PM WA02 IM EINSATZ
evtl. Deckel anbringen
evtl. Kunststoffeinsatz anbringen
Es ist von Vorteil, zwecks Reibung und
Kratzer, eine Aufnahme zu wählen, die
an der Innenseite mit einer Kunststoff-
beschichtung ausgekleidet ist. Wenn
sich die Aufnahme im Außenbereich
befindet, muss darauf geachtet werden,
dass ein Schmutz- und Wasserablauf am
Grund geschaffen wird.
BORNACK empfiehlt den Einsatz der
Boden-/Wandkonsolen PROMAN PM
BKWA Bodenkonsole Windenausleger
Typ: PMBKWA01 oder PROMAN PM
WKWA Wandkonsole Windenausleger
Typ: PMWKWA01!
evtl. Deckel anbringen
evtl. Kunststoffeinsatz anbringen
evtl. Wasserablauf anbringen
evtl. Wasserablauf anbringen
DE
