Bornack FIX Gebrauchsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Bornack FIX
Inhaltszusammenfassung für Bornack FIX

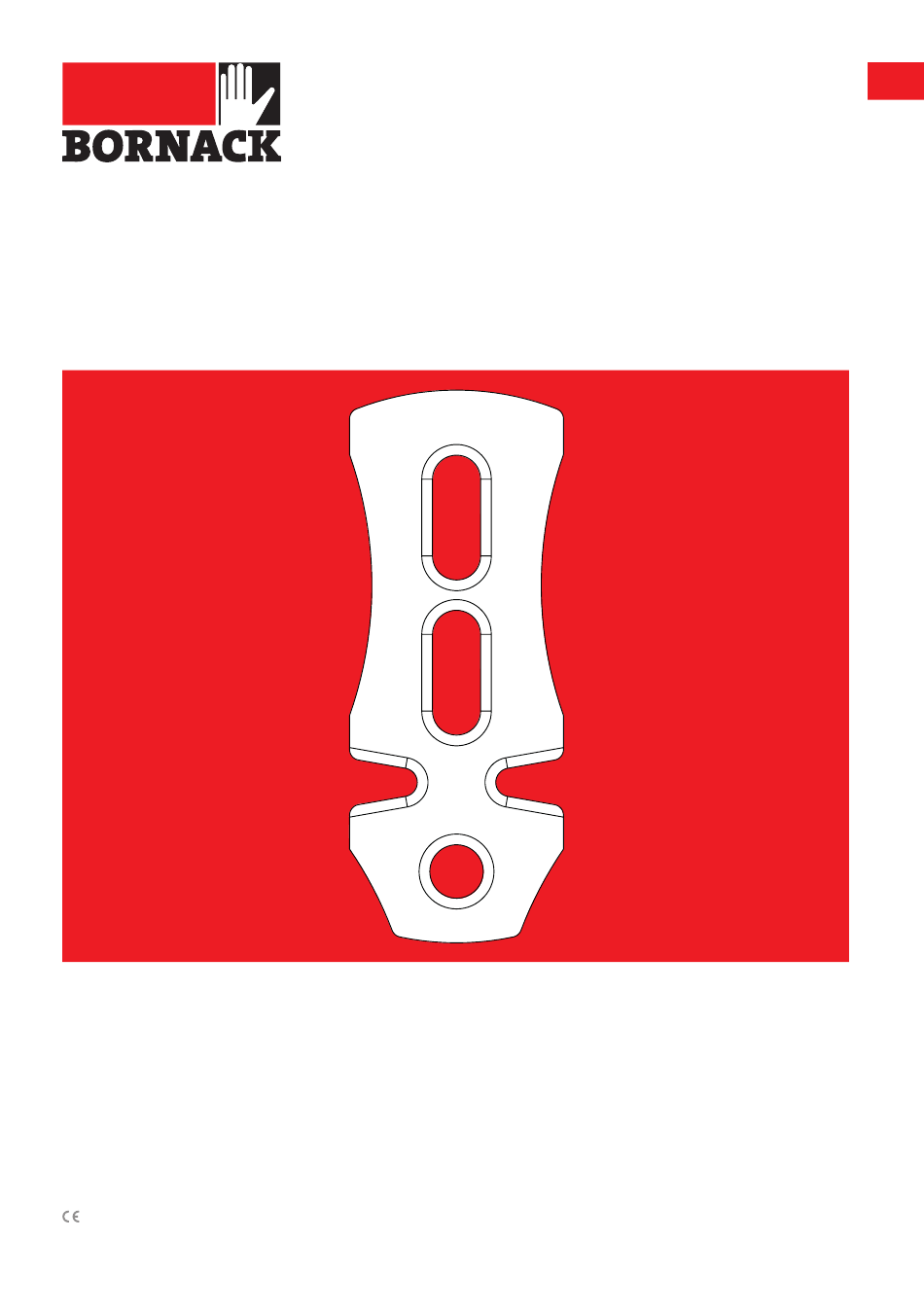

- Seite 1 Gebrauchsanleitung 0123 EN 795-B:2012...
-

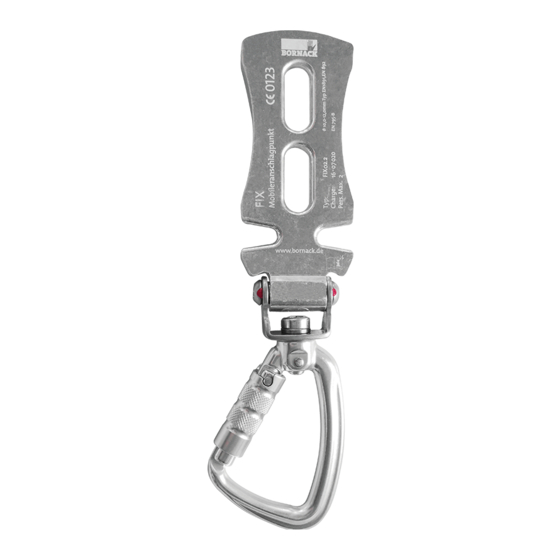

Seite 2: Mobiler Anschlagpunkt Für Seile
BESTIMMUNGSGEMÄSSE VERWENDUNG • Variante/geeignete Seiltypen: - FIX01.1 Seil Ø 9,0-10,0 mm Typ: EN 1891 Der mobile Anschlagpunkt FIX ist Teil einer per- Seil Ø 10,0 mm Typ: EN892 sönlichen Schutzausrüstung (PSA) der Katego- - FIX01.2 Seil Ø 10,0-12,0 mm Typ: EN 1891, rie III zum Schutz vor Stürzen aus der Höhe. - Seite 3 FIX 01 FIX 02 Langloch Langloch Klemmnut SWIVEL 360° drehbar Anschlagöse für Verbindun- geselement nach EN 362 V e r b i n - dungsele- ment nach EN 362...
-
Seite 4: Sichtprüfung
• Letzte Sachkunde-Inspektion ist nicht älter als geringste Mängel an der PSA festgestellt, 1 Jahr. darf diese PSA nicht mehr benutzt werden. • Kennzeichnung ist lesbar. Eine PSA-Komponente, die Mängel aufweist, darf nur in einer Vertragswerkstatt der Firma BORNACK geprüft bzw. instand gesetzt werden. -
Seite 5: Vorbereitung
FIX IM EINSATZ VORBEREITUNG ACHTUNG: Der Anschlagpunkt für den Anseilschutz muss ausreichende Festigkeit (EN 795) aufweisen, mind. 12,0 kN (für eine Person) in Seilzugrichtung. ACHTUNG: Nasse oder gefrorene Seile weisen veränderte Eigenschaften beim Abseilen auf! ACHTUNG: Weniger bis keine Bremswirkung bei nassen... -
Seite 6: Fix Im Einsatz
IM EINSATZ ACHTUNG: Das freie Seilende darf nicht belastet werden. D FIX01: Verbindungselement nach EN 362 in die Anschlagöse des FIX einhängen. E FIX02: Verbindungselement nach EN 362 in die Anschlagöse des Sicherungssystems ein- hängen F Zum Öffnen des TWISTLOCK PLUS Verschluss, Verschluss nach oben schieben, zur Karabi- neröffnung drehen und Schnapper nach... - Seite 7 + Bremsstrecke Falldämpfer (max. entziehen. Kontrolle nur durch einen Sachkun- 1,75 m) + Höhe Auffangöse (1,5 m)+ Sicher- digen und/oder eine schriftlich von BORNACK heitsreserve 1,0 m. autorisierte Vertragswerkstatt. Dies ist in der • Vor dem Einsatz für ausreichend Freiraum un- Prüfkarte zu dokumentieren.
-
Seite 8: Sicherheitsbestimmungen
8 | 9 SICHERHEITSBESTIMMUNGEN • Das Sicherungsgerät und das zugehörige Seil sind als eine Einheit geprüft und zertifiziert. Es dürfen keine anderen Seile zum Einsatz kommen. -
Seite 9: Regelmässige Prüfungen
Gebrauchsanleitung in der Sprache des gurt, Seile, etc.) mit lauwarmen Wasser und Bestimmungslandes mitgeliefert wird. Die je- wenig Feinwaschmittel reinigen. Danach aus- weilige Übersetzung ist von BORNACK zu au- giebig klar spülen und an der Luft trocknen torisieren. lassen. Andere Reinigungsmittel sind nicht gestattet! •... -
Seite 10: Transport
Einhaltung der maximalen Fristen sicherzu- stellen. • Geschützter Transport im Gerätekoffer oder Gerätebeutel. Die Prüfkarte am Ende dieser Gebrauchsanlei- tung ist bei der regelmäßigen Sachkundeprü- fung vorzulegen und muss von einem Sachkun- digen ausgefüllt werden. Weitere detaillierte Informationen finden Sie im Internet: www.bornack.de... -
Seite 11: Produktkennzeichnung
SONSTIGES PRODUKTKENNZEICHNUNG Auf dem Produkt finden Sie folgende Kennzeichnung: Logo CE-Zeichen Kontakt EN-Norm Gebrauchsanleitung lesen / beachten Herstelldatum Produktart Seriennummer Charge Produktname Max. Nutzlast geeignete Seiltypen Artikelnummer Produkttyp Grav... - Seite 12 12 | 13 P R Ü F K A R T E ZUR JÄHRLICHEN ÜBERWACHUNG Die Prüfliste ist bei der jährlichen Prüfung Typ Produktname: ___________________ durch den Sachkundigen vollständig auszu- füllen. Herstelldatum: ______________________ Diese Prüfliste erhebt keinen Anspruch auf Serien-Nr.: _________________________ Vollständigkeit der Prüfkriterien und end- bindet den Sachkundigen nicht von seiner...
-
Seite 13: Zur Jährlichen Überwachung
P R Ü F K A R T E ZUR JÄHRLICHEN ÜBERWACHUNG Bitte ausfüllen: Jahr Jahr Jahr Jahr Jahr Jahr Jahr Jahr Jahr Jahr Gerätekörper unbeschädigt keine Chem. Verschmutzungen keine Verformungen an Metallteilen keine Korrosionsschäden Mech. Beschädigungen Zustand der Federn / Nieten / Achsen i.O. -
Seite 14: Eu-Konformitätserklärung
14 | 15 EU-KONFORMITÄTSERKLÄRUNG... - Seite 15 Notizen:...
- Seite 16 Fon + 49 (0) 70 62 / 26 90 0-0 Fax + 49 (0) 70 62 / 26 90 0-550 info@bornack.de www.bornack.de © BORNACK – Technische Änderungen vorbehalten © BORNACK – Technische Änderungen vorbehalten Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung...
