OPTO-TOUCH
– Optische Berührungstaster der Bauform OTB

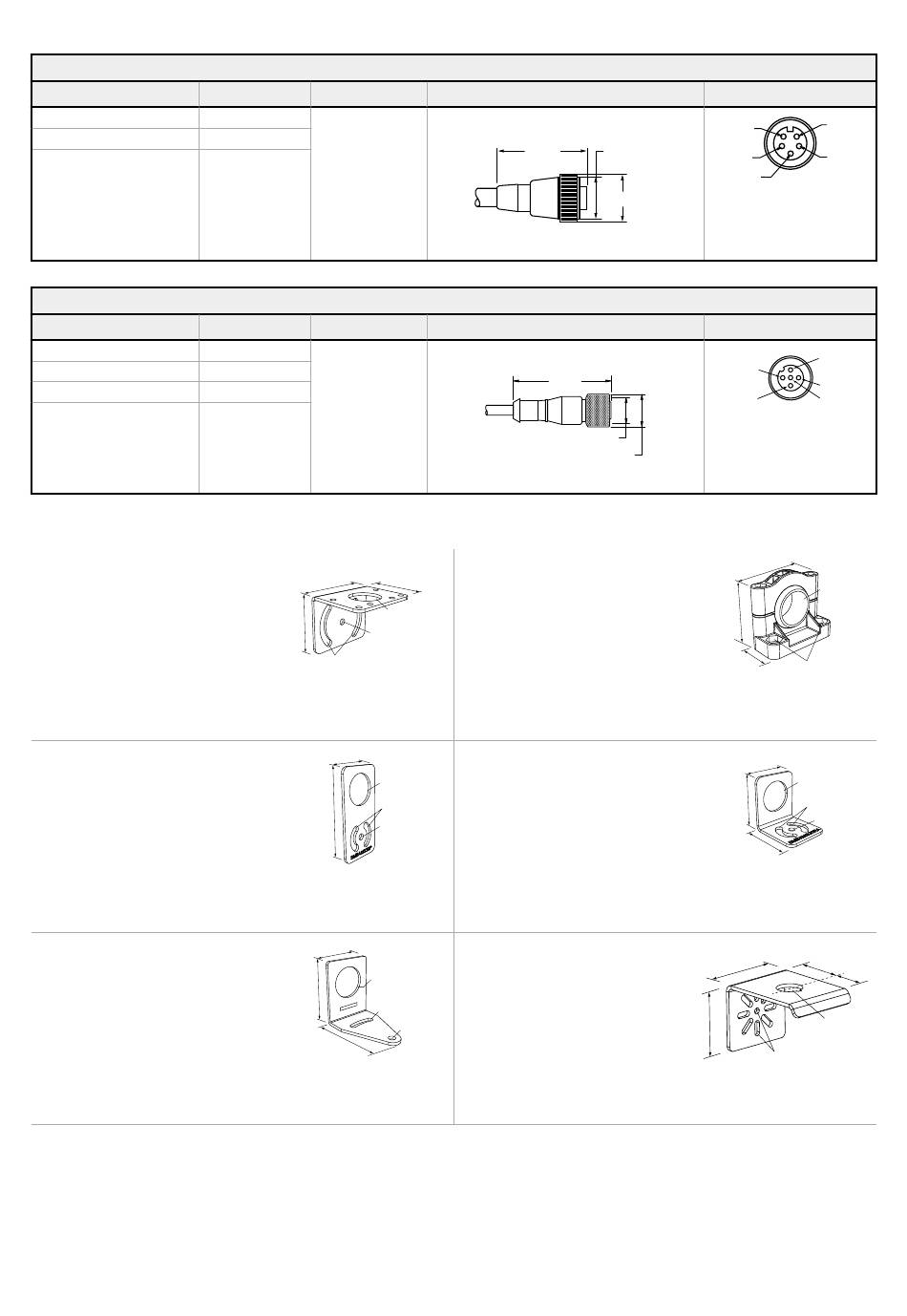

5-polige 7/8-Zoll-Anschlussleitungen − einseitig vorkonfektioniert
Typenbezeichnung
MBCC-506
MBCC-512
MBCC-530
5-polige verschraubbare M12-Anschlussleitungen – einseitig vorkonfektioniert
Typenbezeichnung
MQDC1-501.5
MQDC1-506
MQDC1-515
MQDC1-530
Montagewinkel
SMB30MM
•
12-Gauge-Montagewinkel aus Edel-
stahl (Blechdicke 2,6 mm) mit bo-
genförmigen Montageschlitzen zur
flexiblen Ausrichtung
•
Bohrlöcher für M6-Befestigungsteile
•
Montagebohrung für 30-mm-Sensor
Lochmittenabstand: A = 51, A zu B = 25,4
Lochgröße: A = 42,6 × 7, B = ø 6,4, C = ø 30,1
SMBAMS30P
•
Flacher Montagewinkel der Bauform
SMBAMS
•
30-mm-Bohrung zur Sensormontage
•
Gelenkschlitze für 90°+-Drehung
•
Bauform 300, Edelstahl (Blechdicke
2,65 mm)
Lochmittenabstand: A = 26,0, A zu B = 13,0
Lochgröße: A = 26,8 × 7,0, B = ø 6,5, C = ø 31,0
SMB30A
•
Abgewinkelter Montagewinkel mit
bogenförmigem Montageschlitz zur
flexiblen Ausrichtung
•
Bohrlöcher für M6-Befestigungsteile
•
Montagebohrung für 30-mm-Sensor
•
12-Gauge (Blechdicke 2,6 mm)
Edelstahl
Lochmittenabstand: A zu B = 40
Lochgröße: A=ø 6,3, B= 27,1 x 6,3, C=ø 30,5
P/N 28436_DE Rev. N
Länge
Art
1,83 m (6 ft)
3,66 m (12 ft)
Gerade
9,14 m
Länge
Art
0,5 m
2 m
5 m
Gerade
9 m
70
C
57
B
A
45
C
A
93
B
45
C
61
B
69
www.bannerengineering.com - Tel: +1-763-544-3164
Abmessungen
52 Typ.
Abmessungen
44 Typ.
SMB30SC
57
•
Drehwinkel mit 30-mm-Montageboh-
rung für Sensor
•
Schwarzes, verstärktes Thermo-
plast-Polyester
•
Halterung und Drehgelenk-Kleinteile
aus Edelstahl liegen bei
Lochmittenabstand: A = ø 50,8
Lochgröße: A = ø 7,0, B = ø 30,0
SMBAMS30RA
•
Abgewinkelter Montagewinkel der
Bauform SMBAMS
•
30-mm-Bohrung zur Sensormontage
•
Gelenkschlitze für 90°+-Drehung
•
Kaltgewalzter Stahl, Blechdicke 12
Gauge (2,6 mm)
Lochmittenabstand: A = 26,0, A zu B = 13,0
Lochgröße: A = 26,8 × 7,0, B = ø 6,5, C = ø 31,0
SSA-MBK-EEC1
•
Ein 30-mm-Loch
•
Stahl der Stärke 8 Gauge
(3,263 mm), Oberfläche schwarz
(pulverbeschichtet)
A
•
Vorderfläche für vom Kunden ange-
brachte Etiketten
Lochgröße: A = ø 7, B = ø 30
Steckerbelegung (Buchse)
5
7/8-16UN-2B
4
3
ø 25.5
Steckerbelegung (Buchse)
1
4
M12 x 1
ø 14.5
67
58
29
45
53
48
85
80
1
2
1 = Schwarz
2 = Blau
3 = Gelb
4 = Braun
5 = Weiß
2
3
5
1 = Braun
2 = Weiß
3 = Blau
4 = Schwarz
5 = Grau
B
A
C
A
B
60
45
B
A
7
