FOUNDATION Fieldbus-Koppler
Das FOUNDATION Fieldbus-Protokoll ist ein Netzwerk, das für die dezentrale Steuerung von Prozessanwendungen
konzipiert ist.
Bestellnummer Beschreibung
1757-FFLD2
FOUNDATION Fieldbus-Bridge zu einem
Ethernet-Netzwerk
1757-FFLD4
1757-FFLDC2
FOUNDATION Fieldbus-Bridge zu einem
ControlNet-Netzwerk
1757-FFLDC4

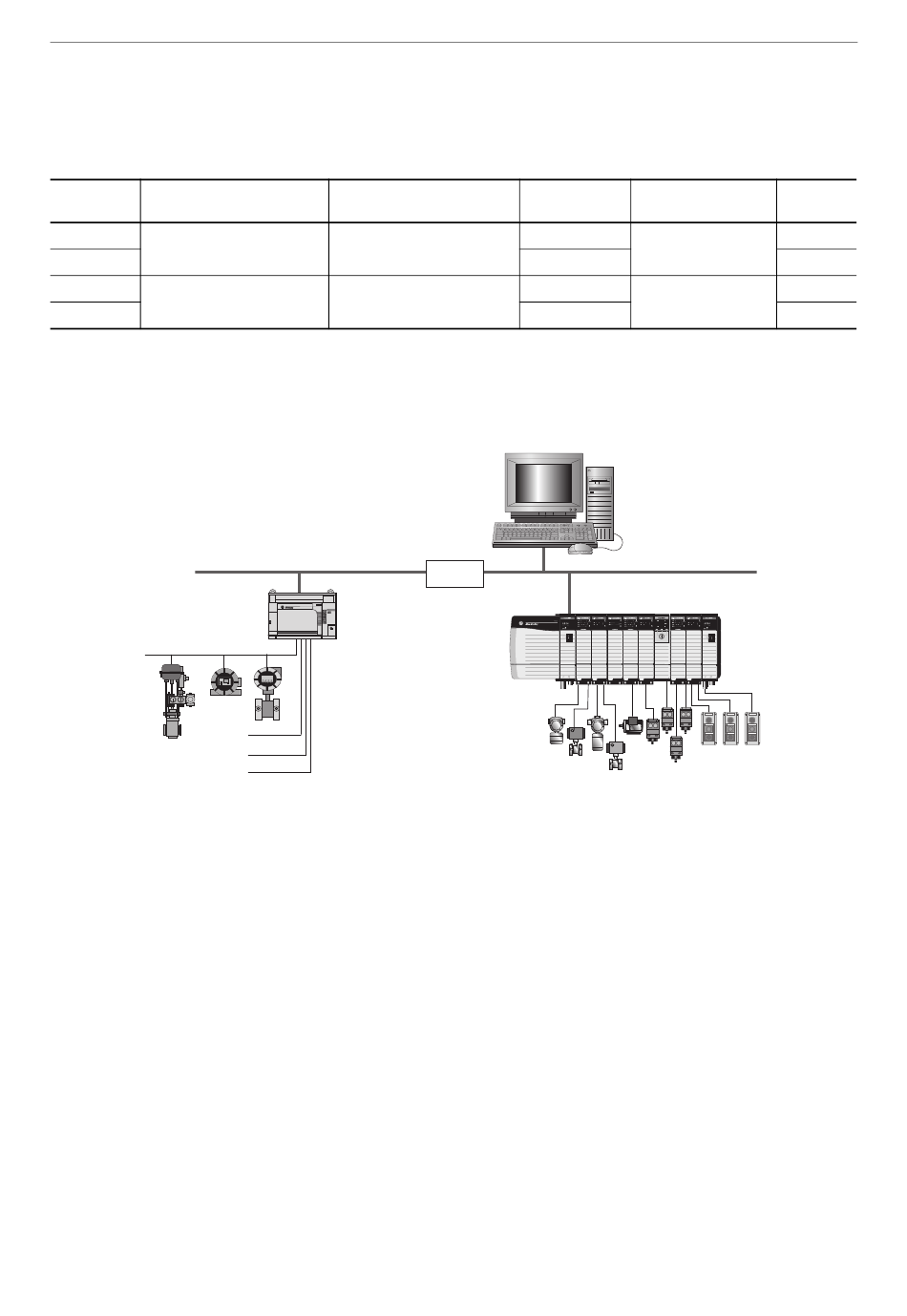

Beispielkonfiguration – Bridge zu einem EtherNet/IP-Netzwerk
H1(1)
Kommunikationsgeschwindigkeit:
FOUNDATION Fieldbus: 31,25 kbit/s
EtherNet/IP: 10/100 Mbit/s
FOUNDATION Fieldbus: 31,25 kbit/s
ControlNet: 5 Mbit/s
HSE/IP
1757-FFLD4
H1(2)
H1(3)
H1(4)
Rockwell Automation-Publikation 1756-SG001X-DE-P - Juni 2018
Auswahl eines ControlLogix-Systems
Anzahl an H1-Ports
Geräte pro H1-Verbindung
2
16 (8 bis 10 empfohlen)
4
2
16 (8 bis 10 empfohlen)
4
• FactoryTalk® View SE
• RSFieldbus™
• Studio 5000®-Umgebung
Geräte pro
Koppler
32
64
32
64
29
