Auswahl eines ControlLogix-Systems

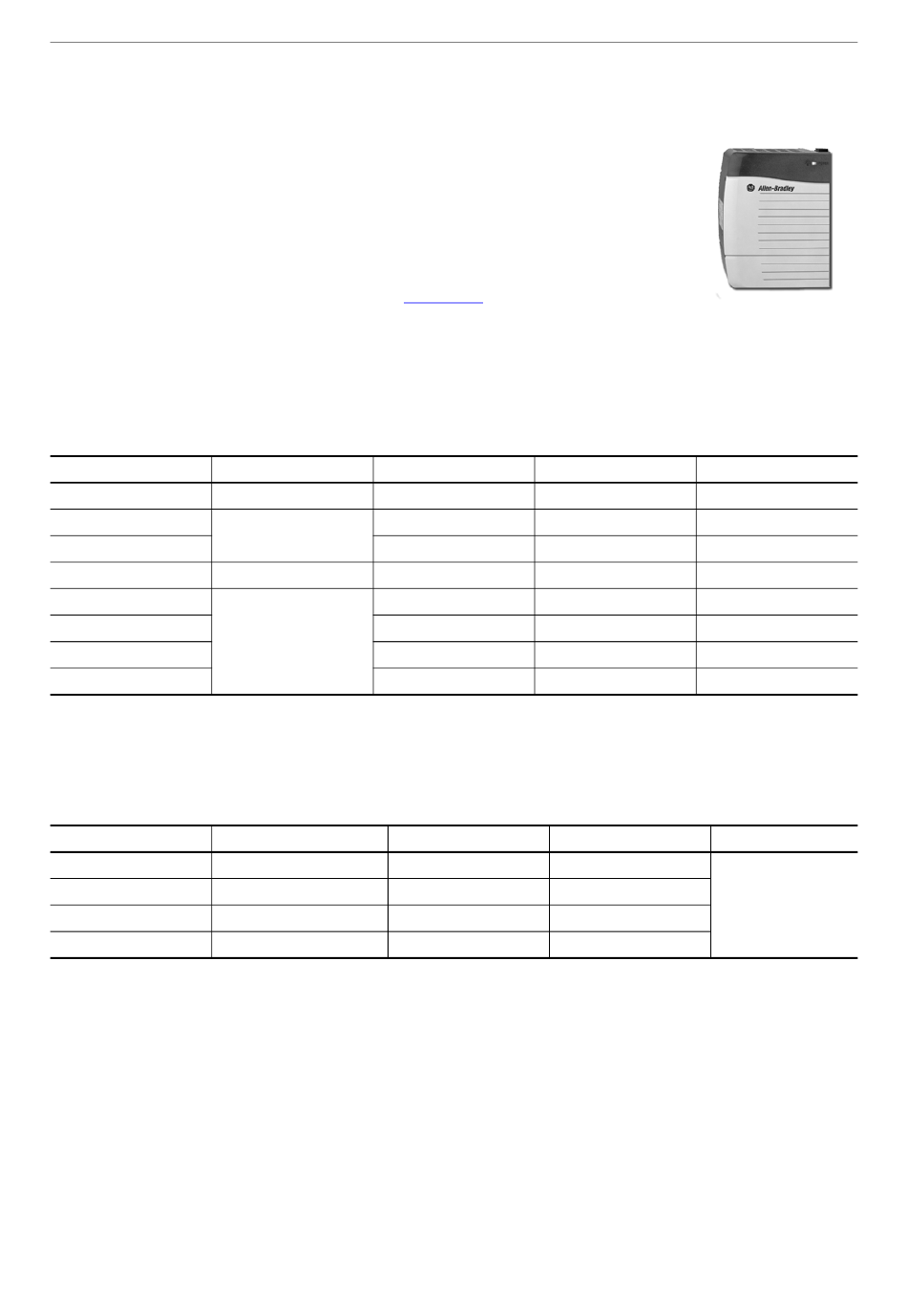

ControlLogix-Netzteile
ControlLogix-Netzteile wurden für das 1756-Chassis konzipiert und versorgen die Chassis-
Backplane direkt mit 1,2 V, 3,3 V, 5 V oder 24 V DC. Folgende Konfigurationen stehen zur
Auswahl:
• Standardnetzteile
• ControlLogix-XT-Netzteile
• redundant ausgelegte Netzteile
Ausführliche Spezifikationen finden Sie in Publikation 1756-TD005, 1756 ControlLogix Power
Supplies Specifications Technical Data.
Standardnetzteile
Montieren Sie ein Standardnetzteil direkt links am Chassis. Es kann direkt an die Backplane angeschlossen werden.
Bestellnummer Beschreibung
1756-PA50 Schlankes AC-Netzteil
1756-PA72 AC-Standardnetzteil
1756-PA75
1756-PB50 Schlankes DC-Netzteil
1756-PB72 DC-Standardnetzteil
1756-PB75
1756-PC75
1756-PH75
ControlLogix-XT-Netzteile
Das ControlLogix-XT-Netzteil bietet Unterstützung für extreme Umgebungstemperaturen.
Bestellnummer Beschreibung
1756-PAXT ControlLogix-XT-AC-Netzteil
1756-PA30XT Schlankes ControlLogix-XT-AC-Netzteil 120 V/240 V AC
1756-PBXT ControlLogix-XT-DC-Netzteil
1756-PB30XT Schlankes ControlLogix-XT-DC-Netzteil 24 V DC
38
Spannungskategorie
120 V/240 V AC
120 V/240 V AC
120 V/240 V AC
24 V DC
24 V DC
24 V DC
48V DC
125V DC
Spannungskategorie
120 V/240 V AC
24 V DC
Rockwell Automation-Publikation 1756-SG001X-DE-P - Juni 2018
Betriebsspannungsbereich Chassis
85 bis 265 V AC Standard, Serie A
85 bis 265 V AC Standard, Serien A und B
85 bis 265 V AC Standard, Serie B
18 bis 32 V AC Standard, Serie A
18 bis 32 V AC Standard, Serien A und B
18 bis 32 V AC Standard, Serie B
30 bis 60 V AC Standard, Serie B
90 bis 143 V AC Standard, Serie B
Betriebsspannungsbereich
85 bis 265 V AC
85 bis 265 V AC
18 bis 32 V AC
18 bis 32 V AC
Chassis
XT
