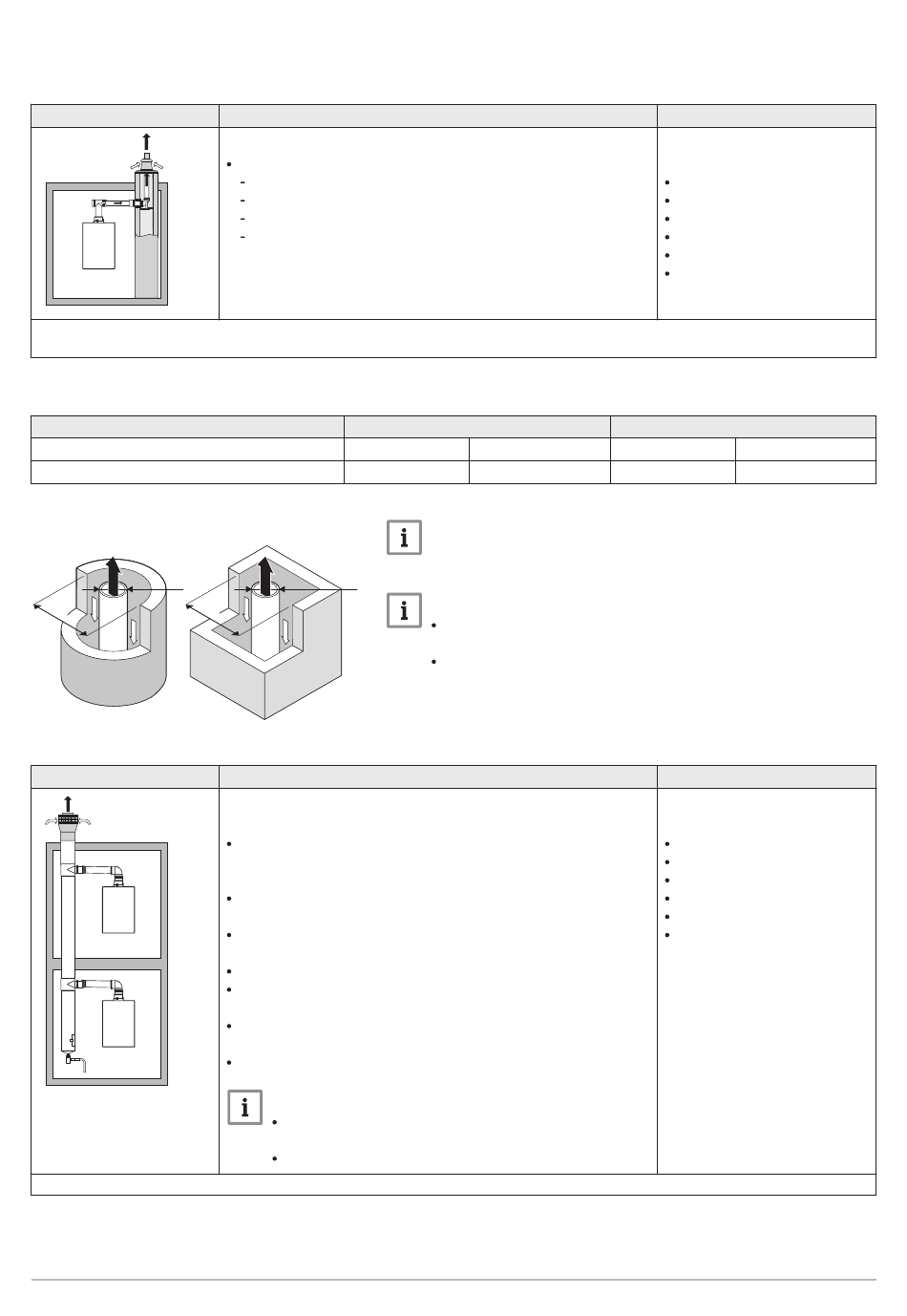

Tab.16 Art des Abgassystems: C
Prinzip
(1)
AD-3000931-01
(1) Siehe Tabelle für Schacht- oder Rohranforderungen.
(2) Das Material muss auch die Anforderungen an die Materialeigenschaften des jeweiligen Kapitels erfüllen.
Tab.17 Mindestabmessungen des Schachts oder Rohrs C
Version (D)
Starr 80 mm
Konzentrisch 80/125 mm
Abb.11 Mindestabmessungen des
Schachts oder Rohrs C
D
Ø
Tab.18 Art des Abgassystems: C
Prinzip
AD-3000959-01
(1) Das Material muss auch die Anforderungen an die Materialeigenschaften des jeweiligen Kapitels erfüllen.
7688078 - v.05 - 09122021
93(X)
Beschreibung
Raumluftunabhängige Ausführung.
Luftzufuhr und Ableitung im Schacht oder Kanal:
Konzentrisch.
Luftzufuhr aus vorhandenem Schacht oder Kanal.
Abgasabführung über das Dach.
Die Luftzufuhr befindet sich im selben Druckbereich wie die
Abführung.
Ohne Luftzufuhr
Ø 130 mm
Ø 145 mm
93(X)
D
□
AD-3000330-03
(10)3(X)
Beschreibung
Kombiniertes Zuluft- und Abgassystem (gemeinsames Abgas­
system) mit Überdruck.
Der kleinste zulässige Druckunterschied zwischen der Luftzu­
fuhr und der Abführung beträgt -200 Pa (inkl. -100 Pa Wind­
druck).
Der Kanal muss für eine nominale Abgastemperatur von 25 °C
ausgelegt sein.
Unten am Kanal einen mit einem Siphon versehenen Konden­
satabfluss anbringen.
Maximal zulässige Zirkulation von 10 %.
Das gemeinsame Abgassystem muss für einen Druck von
mindestens 200 Pa geeignet sein.
Die Dachdurchführung muss für diese Konfiguration ausgelegt
sein und einen Zug im Kanal erzeugen.
Ein Zugbegrenzer ist nicht zulässig.
Wichtig:
Die Gebläsedrehzahl an diese Konfiguration an­
passen.
Weitere Informationen auf Anfrage.
93(X)
□ 130 x 130 mm
□ 145 x 145 mm
Wichtig:
Der Schacht muss den Anforderungen an die Luftdichtheit der
örtlichen Vorschriften entsprechen.
Wichtig:
Schächte gründlich reinigen, wenn Innenrohre und/oder ein
Luftzufuhranschluss verwendet werden.
Es muss die Möglichkeit bestehen, das Innenrohr zu
überprüfen.
Zugelassene Hersteller
Anschlussmaterial und Dach­
durchführung:
Centrotherm
Cox Geelen
Muelink & Grol
Natalini
Poujoulat
Ubbink
Mit Luftzufuhr
Ø 140 mm □ 130 x 130 mm
Ø 145 mm □ 145 x 145 mm
Zugelassene Hersteller
Anschlussmaterial für das ge­
meinsame Abgassystem:
Centrotherm
Cox Geelen
Muelink & Grol
Natalini
Poujoulat
Ubbink
6 Installation
(2)
(1)
