3. Montage und Verkabelung

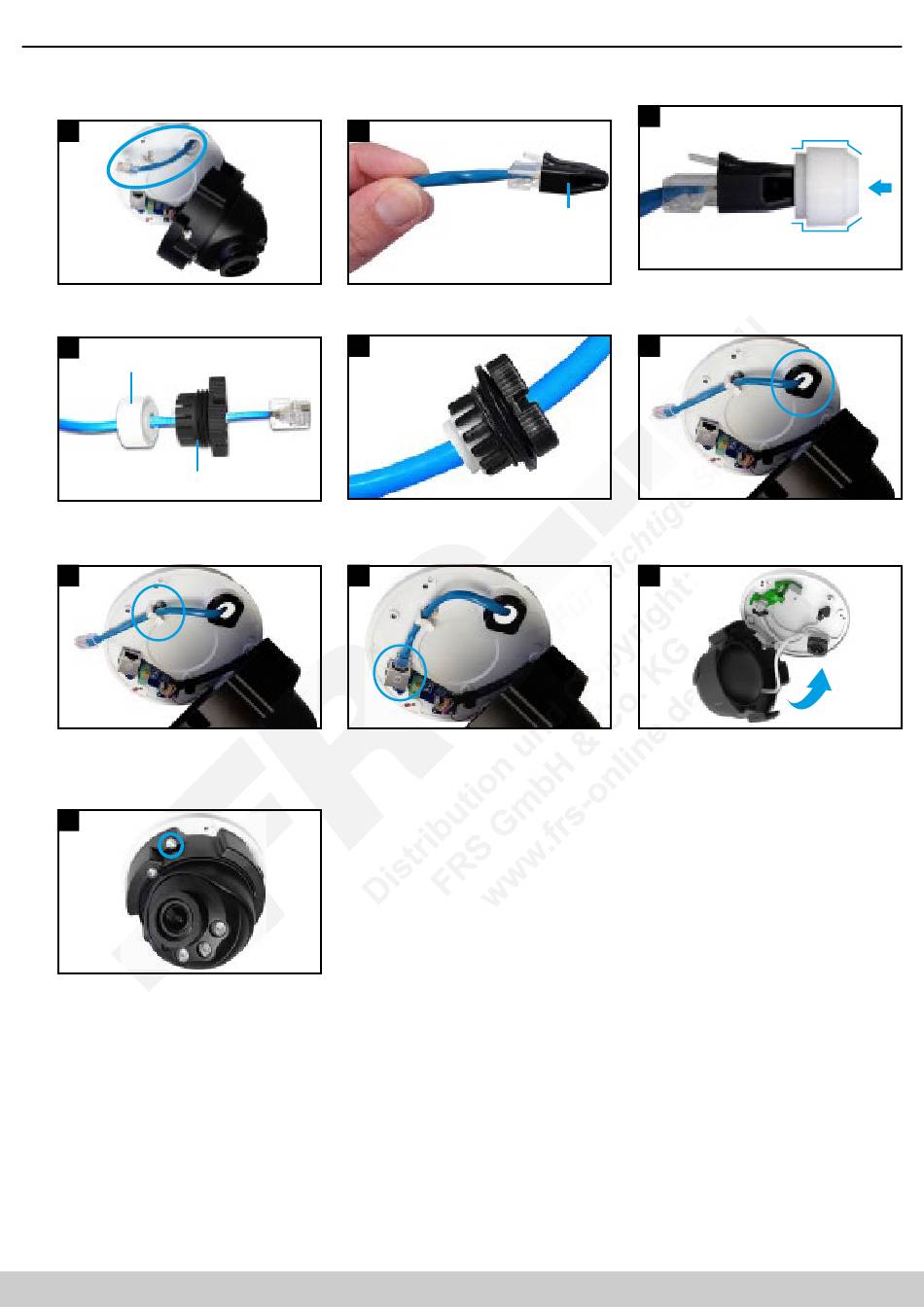

3.3. Bereits verlegtes Anschlusskabel

1
Ziehen Sie das Kabel durch die Kabelzufuhr in
die Kamera heinein.
4
Dichtung
Verschraubung
Führen Sie die Verkabelung anschließend auch
durch auch durch die Verschraubung.
7
Setzen Sie das Kabel in die Kabelführung.
10
Ziehen Sie die Befestigungs-Schraube wieder
an.
8 8
3.3. Bereits verlegtes Anschlusskabel
2
Setzen Sie die Kabeleinführ-Hilfe auf die
Anschlussstecker.
5
Ziehen Sie die schwarze Verschraubung auf die
Dichtung und pressen Sie die weiße Dichtung
wieder in die schwarze Verschraubung hinein.
8
Stecken Sie das Netzwerkkabel und
gegebenenfalls die Adern des 12V DC
Stromkabels in die dafür vorgesehenen
Anschlüsse hinein.
www.milesight.de
3
Kabeleinführ-
Hilfe
Kabel mit der Kabeleinführ-Hilfe durch die
Dichtung pressen. Achten Sie darauf, die
Dichtung richtig herum zu verwenden.
6
Ziehen Sie die schwarze Verschraubung fest an.
9
Schwenken Sie das Kameramodul wieder
zurück.
