Montage Abschließen - Milesight ISIS-MS-C 72 Serie Montageanleitung

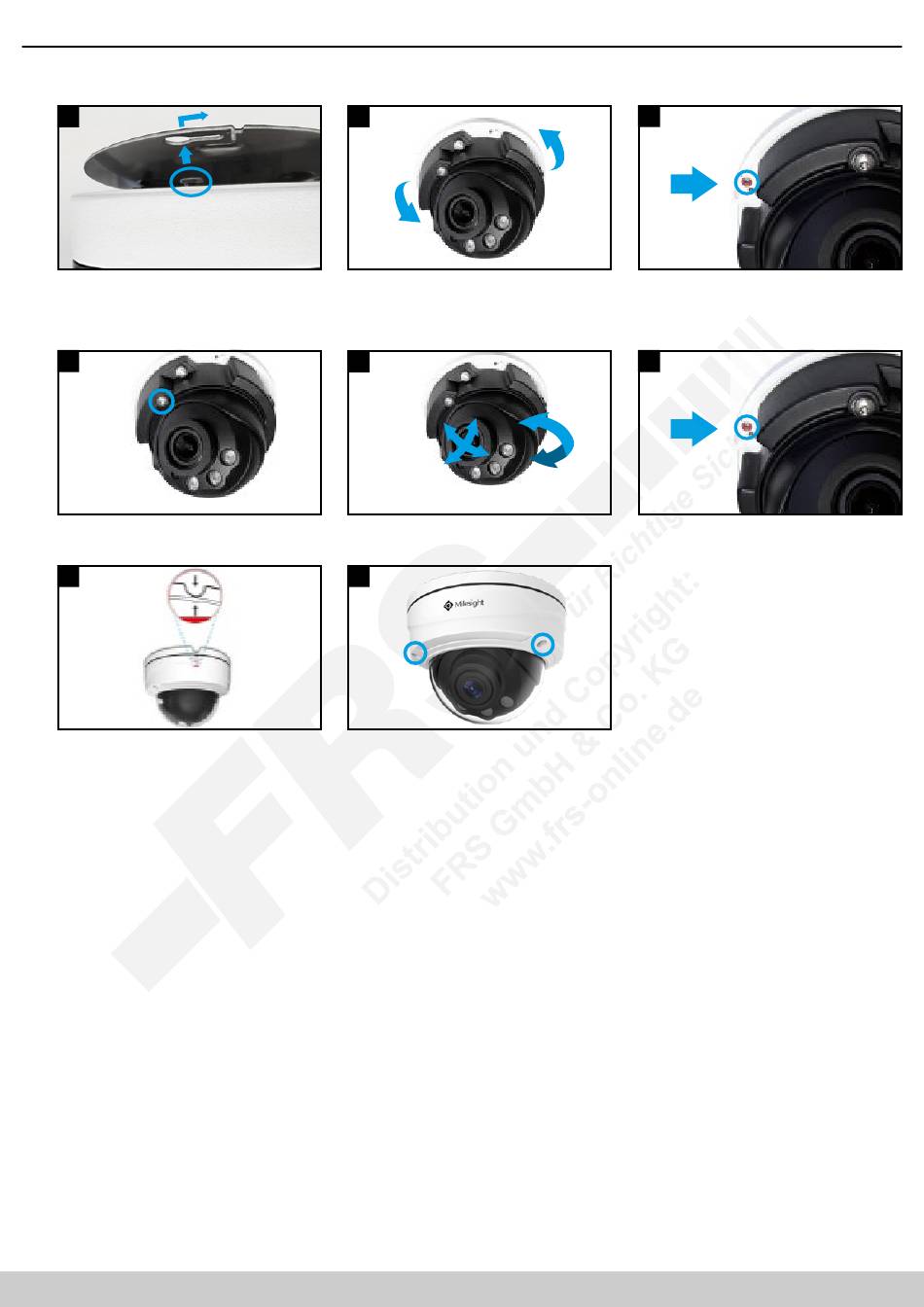

3.4. Montage abschließen
1
Haken Sie die Kamera mit den schwarzen
Schrauben in die Montageplatte ein.
4
Lösen Sie die hier abgebildete Schraube, um
die Fixierung für das Objektiv zu lösen.
7
Haube wieder aufsetzen. Die Kerbe an
der Haube muss bündig mit der seitlichen
Kabelzufuhr sein.
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
2
Befestigen Sie anschließend mit einer
Drehung die Kamera an die Montageplatte
beziehungsweise am Wandhalter.
5
Richten Sie die Kamera in die gewünschte
Blickrichtung aus.
8
Drei Schrauben zur Befestigung der Haube
wieder feste anziehen und Schutzfolie
entfernen.
3. Montage und Verkabelung
3
Ziehen Sie die kleine Inbus-Schraube an der
Seite fest an, damit sich die Kamera nicht mehr
von der Montageplatte löst.
Überprüfen Sie den festen Halt der Kamera.
6
Ziehen Sie die Schraube wieder fest.
www.milesight.de
3.4. Montage abschließen
9
