Xo FLOW Gebrauchsanweisung Seite 87

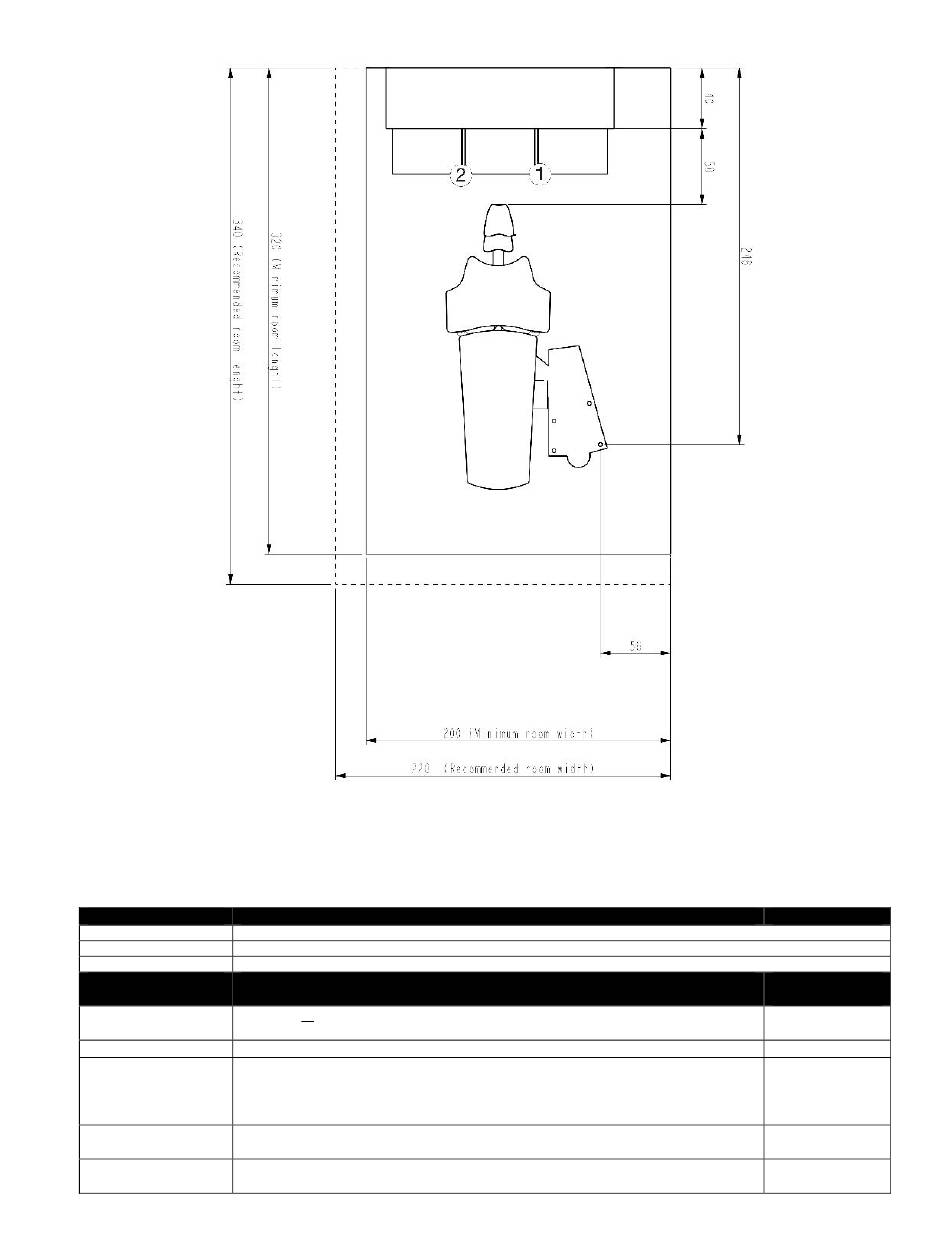

Abbildung 99 - Plan der Installation der XO FLOW-Einheit und der XO WORKTOP (alle Maße in cm): (1)
Position des Tabletthalters für Rechtshänder und (2) Position des Tabletthalters für Linkshänder7F
Die unten aufgeführten Anforderungen in Table 13 müssen erfüllt sein.
Zimmer Anforderung
Breite Minimum in Kombination mit XO WORKTOP = 200 cm (empfohlen 220 cm)
Länge Minimum in Kombination mit XO WORKTOP = 320 cm (empfohlen 340 cm).
Höhe der Decke > 230 cm (empfohlen 255 cm)
Elektrisch & IT Anforderung
Netzanschluss 230 VAC + 10%, 50 Hz. Min. 3 x 1,5 mm
>75°
Hauptsicherung Die elektrische Installation muss mit einer 10-A-Sicherung abgesichert werden.
Potentialausgleich 1 x 4,0 mm
(falls nach
nationalem Recht
vorgeschrieben)
Assistenzruf- Max. 5A /30V DC oder 3A/250V
Steuerkabel
Röntgengerät an der Das Röntgenkabel muss ein eigenes Installationsrohr haben. Das Kabel muss
XO-Einheit mit einer Installationsdose im Boden verbunden sein. Die Kabel müssen
XO FLOW - Gebrauchsanweisung - Einrichtung
Tabelle 13 - Installationsanforderungen
2
87
2
PVC-Kabel mit Erdung, ausgelegt für
Länge über
Bodenoberfläche
40 cm
40 cm
50 cm
150 cm
