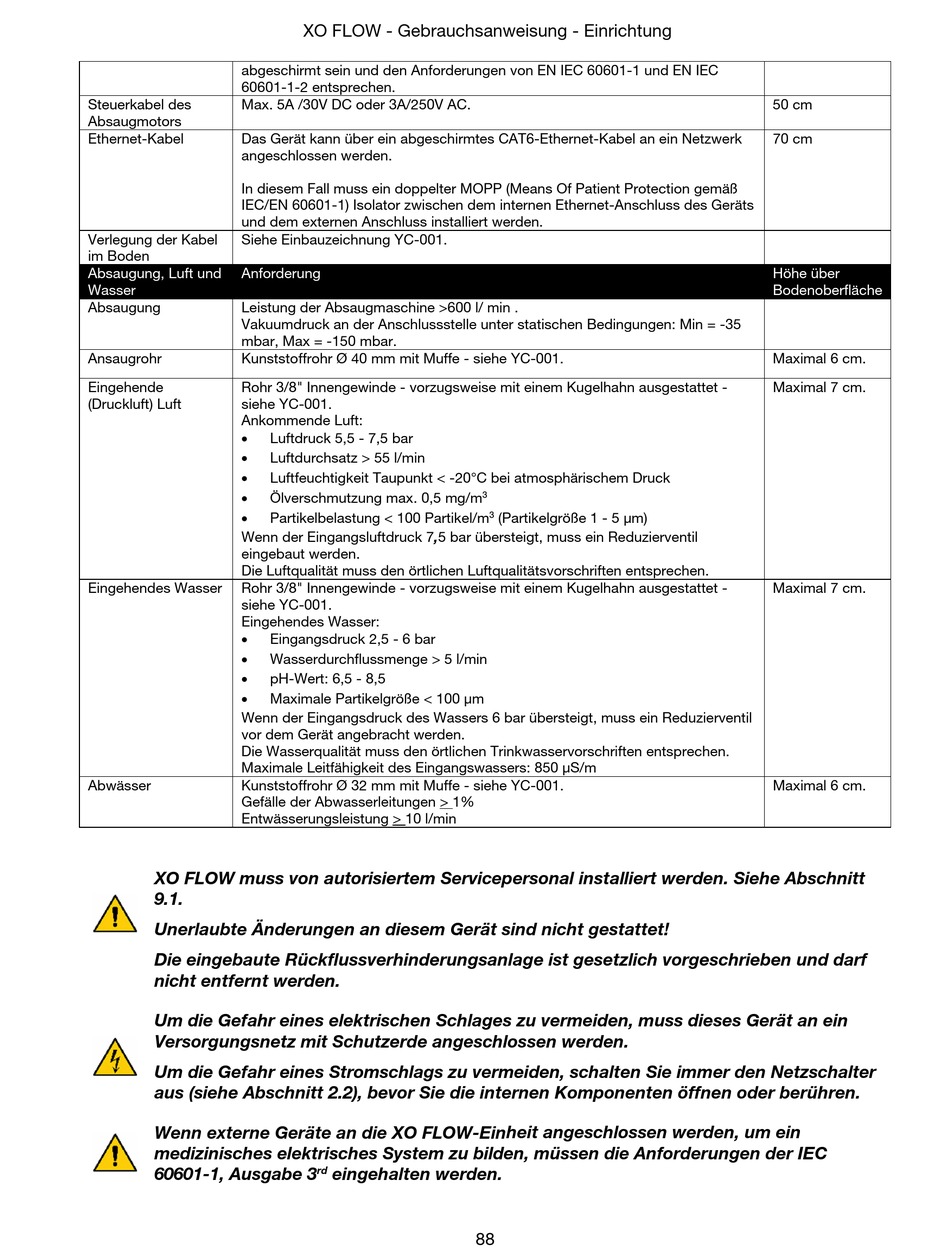

Xo FLOW Gebrauchsanweisung Seite 88

abgeschirmt sein und den Anforderungen von EN IEC 60601-1 und EN IEC
60601-1-2 entsprechen.
Steuerkabel des Max. 5A /30V DC oder 3A/250V AC.
Absaugmotors
Ethernet-Kabel Das Gerät kann über ein abgeschirmtes CAT6-Ethernet-Kabel an ein Netzwerk
angeschlossen werden.
In diesem Fall muss ein doppelter MOPP (Means Of Patient Protection gemäß
IEC/EN 60601-1) Isolator zwischen dem internen Ethernet-Anschluss des Geräts
und dem externen Anschluss installiert werden.
Verlegung der Kabel Siehe Einbauzeichnung YC-001.
im Boden
Absaugung, Luft und Anforderung
Wasser
Absaugung Leistung der Absaugmaschine >600 l/ min .
Vakuumdruck an der Anschlussstelle unter statischen Bedingungen: Min = -35
mbar, Max = -150 mbar.
Ansaugrohr Kunststoffrohr Ø 40 mm mit Muffe - siehe YC-001.
Eingehende Rohr 3/8" Innengewinde - vorzugsweise mit einem Kugelhahn ausgestattet -
(Druckluft) Luft siehe YC-001.
Ankommende Luft:





Wenn der Eingangsluftdruck 7,5 bar übersteigt, muss ein Reduzierventil
eingebaut werden.
Die Luftqualität muss den örtlichen Luftqualitätsvorschriften entsprechen.
Eingehendes Wasser Rohr 3/8" Innengewinde - vorzugsweise mit einem Kugelhahn ausgestattet -
siehe YC-001.
Eingehendes Wasser:




Wenn der Eingangsdruck des Wassers 6 bar übersteigt, muss ein Reduzierventil
vor dem Gerät angebracht werden.
Die Wasserqualität muss den örtlichen Trinkwasservorschriften entsprechen.
Maximale Leitfähigkeit des Eingangswassers: 850 μS/m
Abwässer Kunststoffrohr Ø 32 mm mit Muffe - siehe YC-001.
Gefälle der Abwasserleitungen > 1%
Entwässerungsleistung > 10 l/min
XO FLOW muss von autorisiertem Servicepersonal installiert werden. Siehe Abschnitt
9.1.
Unerlaubte Änderungen an diesem Gerät sind nicht gestattet!
Die eingebaute Rückflussverhinderungsanlage ist gesetzlich vorgeschrieben und darf
nicht entfernt werden.
Um die Gefahr eines elektrischen Schlages zu vermeiden, muss dieses Gerät an ein
Versorgungsnetz mit Schutzerde angeschlossen werden.
Um die Gefahr eines Stromschlags zu vermeiden, schalten Sie immer den Netzschalter
aus (siehe Abschnitt 2.2), bevor Sie die internen Komponenten öffnen oder berühren.
Wenn externe Geräte an die XO FLOW-Einheit angeschlossen werden, um ein
medizinisches elektrisches System zu bilden, müssen die Anforderungen der IEC
60601-1, Ausgabe 3
XO FLOW - Gebrauchsanweisung - Einrichtung
Luftdruck 5,5 - 7,5 bar
Luftdurchsatz > 55 l/min
Luftfeuchtigkeit Taupunkt < -20°C bei atmosphärischem Druck
Ölverschmutzung max. 0,5 mg/m
Partikelbelastung < 100 Partikel/m
Eingangsdruck 2,5 - 6 bar
Wasserdurchflussmenge > 5 l/min
pH-Wert: 6,5 - 8,5
Maximale Partikelgröße < 100 μm
rd
eingehalten werden.
3
3
(Partikelgröße 1 - 5 μm)
88
50 cm
70 cm
Höhe über
Bodenoberfläche
Maximal 6 cm.
Maximal 7 cm.
Maximal 7 cm.
Maximal 6 cm.
