Auspacken Weiterer Komponenten - HP Designjet Z6100 Montageanleitung

45

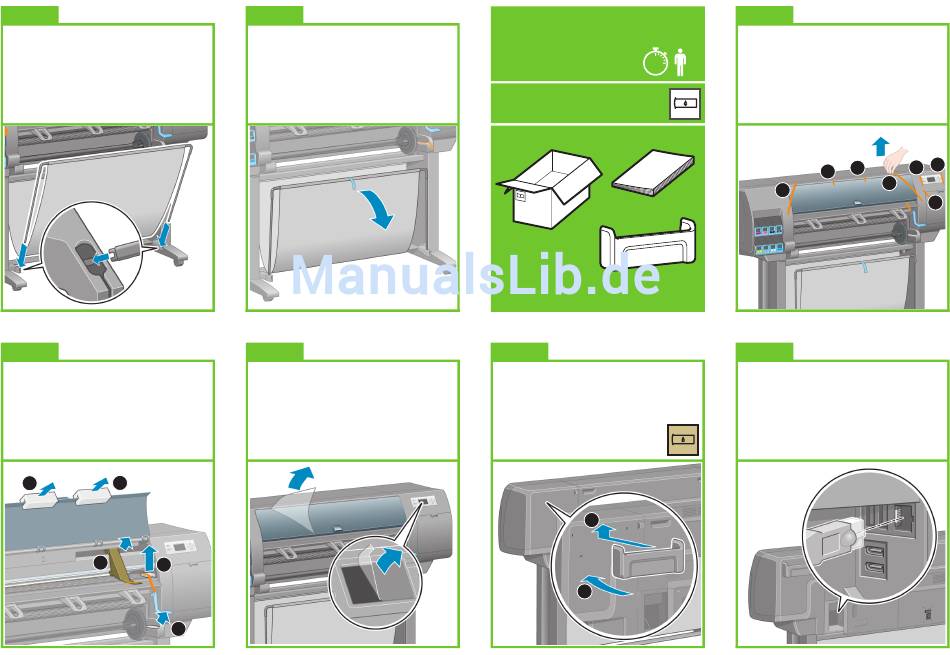

Drücken Sie die Enden der beiden Arme
in die Metallhalterungen. Die Arme müssen
mit einem Klickgeräusch einrasten.
48
Öffnen Sie das Druckerfenster, und nehmen Sie
die Sicherungselemente 1 bis 5 aus dem Drucker.
1 2
3
4
5
46
Die Ablage kann mit Hilfe des blauen Griffs
geöffnet werden.
Es wird jedoch empfohlen, die Ablage während
des Zusammenbaus des Druckers geschlossen
zu lassen.
49
Ziehen Sie die Schutzfolie vom Druckerfenster
und von der Bedienfeldanzeige ab.

Auspacken weiterer Komponenten

Schritt 47 bis 52.
Dieser Vorgang kann von einer Person
durchgeführt werden.
5'
Er dauert ca. 5 Minuten.
Benötigter Karton
50
Nehmen Sie den Halter für die Kurzübersicht aus
dem Verbrauchsmaterialkarton.
Setzen Sie den Halter oben an der Rückseite des
Druckers an (1), hängen Sie die beiden Haken ein,
und lassen Sie den Halter dann an der Unterkante
einrasten (2).
1
2
47
Entfernen Sie das Klebeband an den Stellen
1 bis 7 des Druckergehäuses, und klappen Sie
dann den Abweiser nach unten.
x1
3
2
1
51
Schließen Sie das Gigabit Ethernet-Kabel
an den Gigabit Ethernet-Anschluss an.
6
5
4
7
Seite 8
